Kondensatorers laddningar

Hej

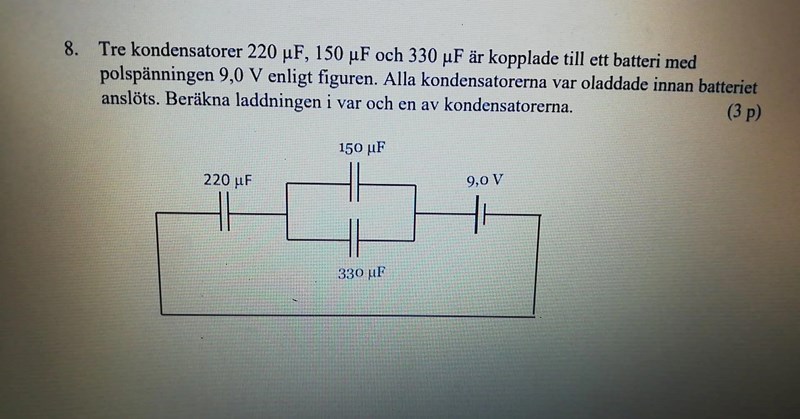

Har fastnat lite på den här uppgiften. Undrar hur man kommer vidare?

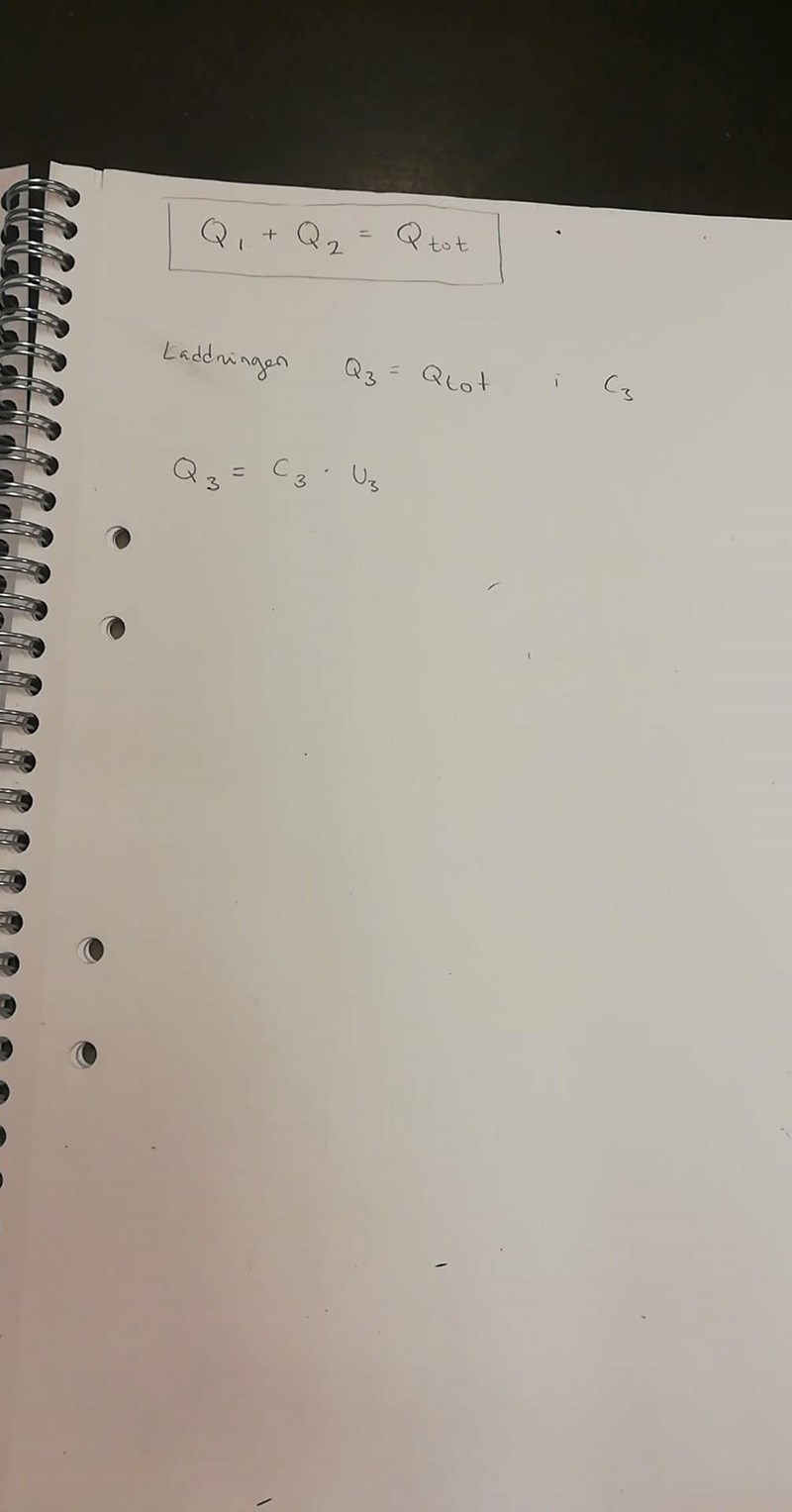

Varför är laddningen i C3  lika med systemets totala laddning Qtot ?

Undrar även varför U3 = Utot = 9,0 V ?









Mvh

JohanF 5412 – Moderator
Postad: 9 mar 2021 17:10

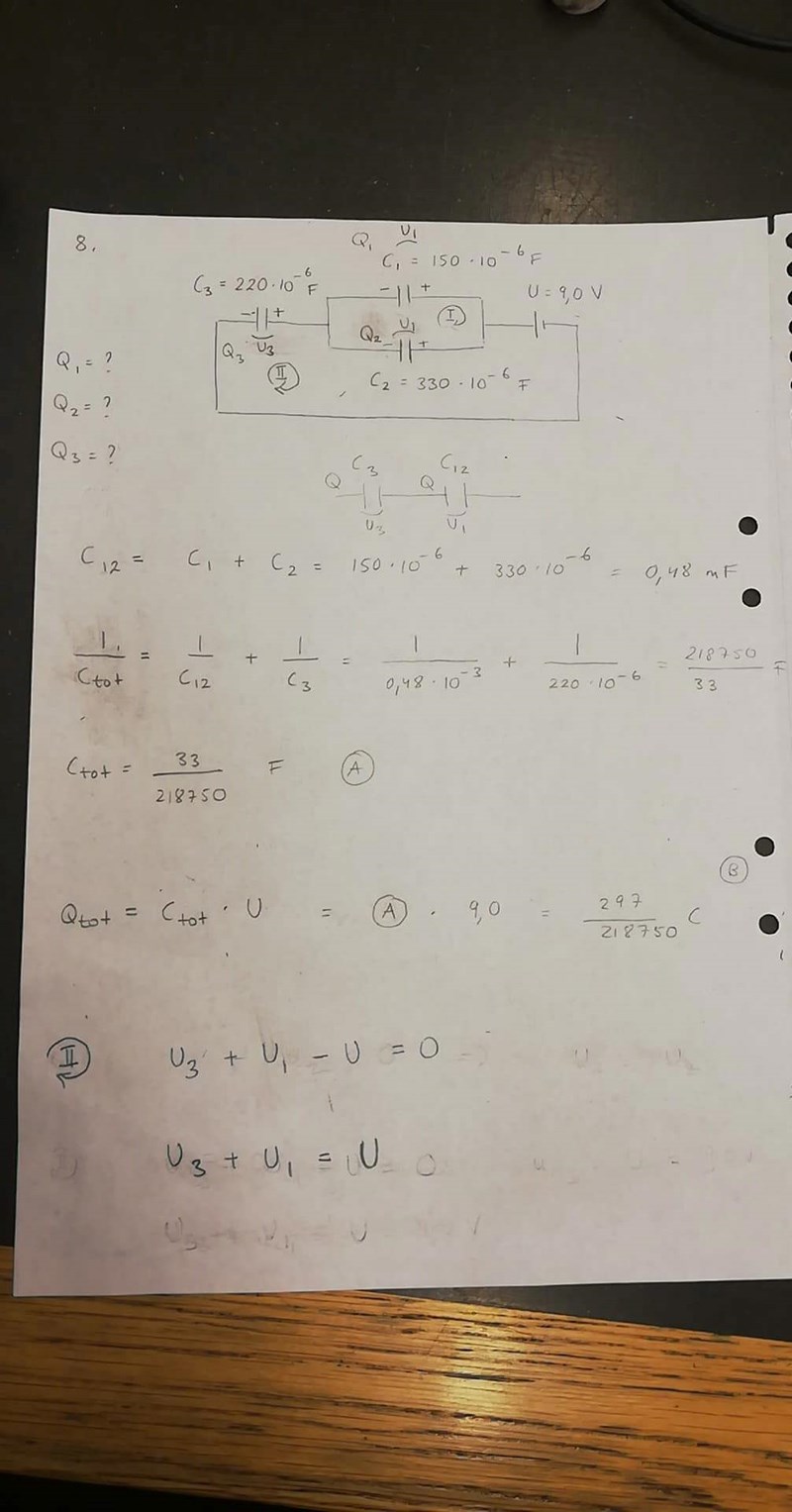

- Det är riktigt att seriekopplade kondensatorer måste ha samma laddning. (Tex får då C3 samma laddning som C12, eller Ctot. Se urklippet från dina anteckningar nedan).

Det beror på att den laddning som lagras på vänster platta av C3, måste utarmas på höger platta C12 (eftersom samma ström går i hela kretsen). Och pga influens så måste då höger platta av C3  utarmas med samma laddning och vänster platta C12 lagras med samma laddning. Konsekvensen av den laddningsfördelning som inställer sig är att Q i C3 måste vara samma laddning som Q i C12, eller Q i Ctot.

- Nej, U3 blir inte samma sak som Utot=9V. I dina anteckningar görs en potentialvandring medsols, som ger att U3+U1-U=0, dvs U=U3+U1







ct1234 236
Postad: 9 mar 2021 17:55

Tack så mycket
