Kondensator i krets

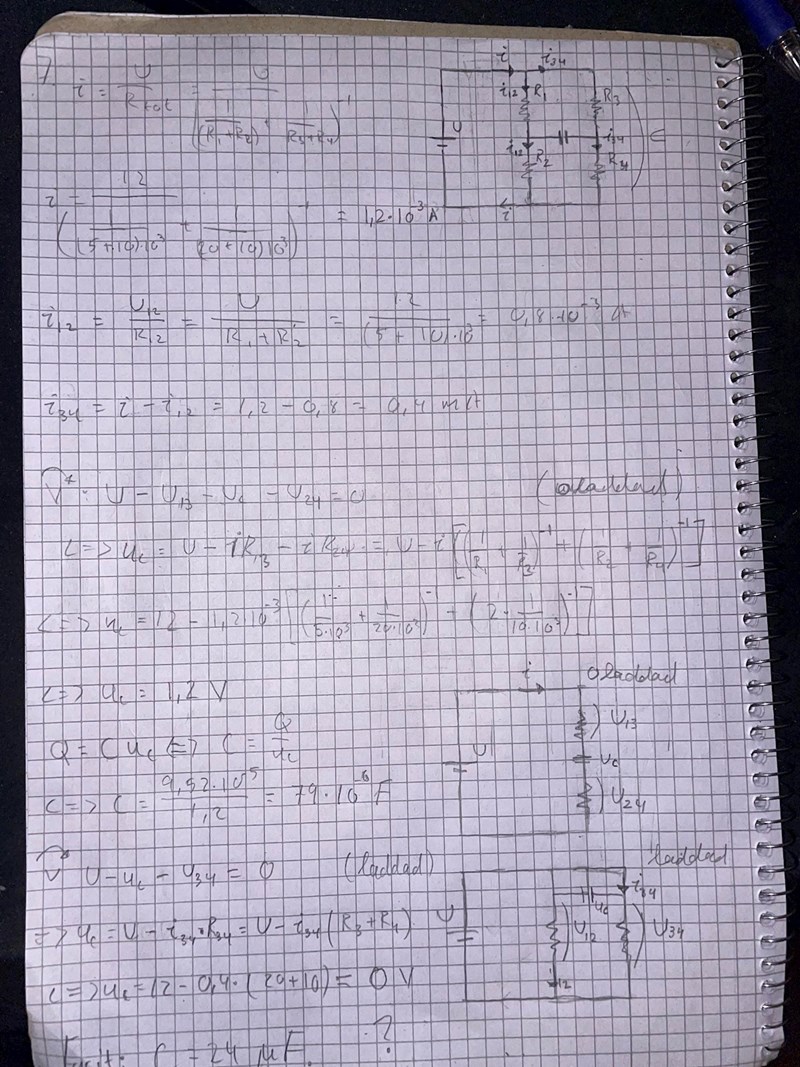

Jag har försökt lösa den men får fel svar. Det som jag inte förstår är om resistorena är parallellkopplade med kondensatorn eller i serie. Jag antog att när kondensatorn är fulladdad så går det ju ingen ström genom kondensatorn och då är de två andra grenarna parallellkopplade. Svaret ska vara C = 24 mikro Farad.

Ture 10718 – Livehjälpare
Postad: 12 feb 2024 17:02

Det går ingen ström genom kondensatorn, så beräkna spänningen mellan kondensatorns ändpunkter genom att betrakta motsåndsnätet.

Tänk dig att du jordar minussidan på spänningskällan.

Vad blir potentialen mellan 5 och 10 kOhm?

Vad blir potentialen mellan 20 och 10 kOhm?

aqwe 2
Postad: 12 feb 2024 17:18

Jag fick rätt svar men bara för att vara säker, du menar väl så här:

Potentialen mellan 5 och 10 kOhm blev

12

Och mellan 20 och 10 kOhm

10×i34=4 V

Till slut kan spänningen mellan punkterna och sedan kapacitansen bestämmas

U =8-4=4 VC =QU=9.52×10-54=23.8×10-624 μF

Tack för hjälpen!

Ture 10718 – Livehjälpare
Postad: 12 feb 2024 17:26

rätt.

Om du lär dig om spänningsdelning får du direkt

12*10/15-12*10/30
