Kondensator

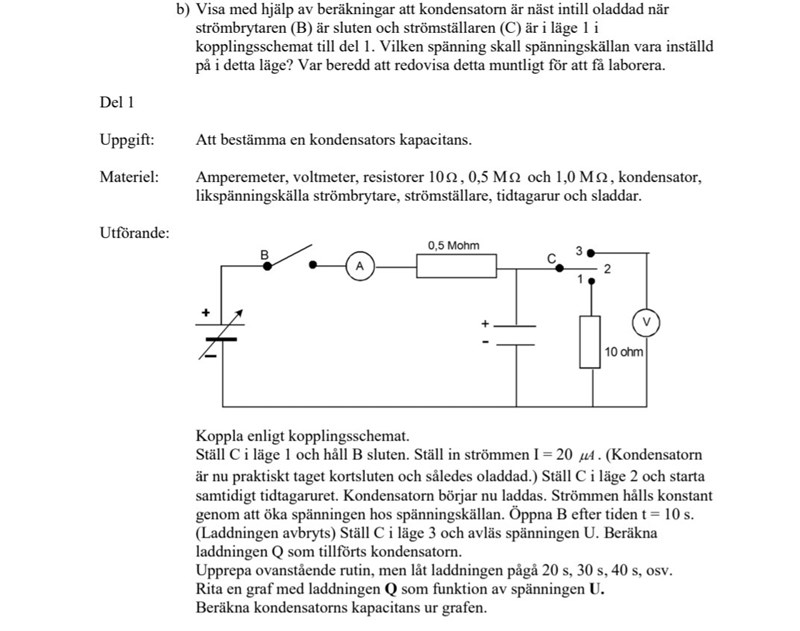

Strömmen $I=20\mathrm{\mu A}$ ska flyta genom kretsen när C är i läge 1 och B är sluten. Vad blir spänningen över kondensatorn då (ledtråd: samma spänning ligger över det parallellkopplade motståndet $10\mathrm{\Omega}$)?

Vad blir spänningen över $0.5\mathrm{M\Omega}$-motståndet? Vad ska du alltså ställa in spänningskällan på?

Om jag beräknar spänningen över det parallellkopllade motståndet genom ohms lag får jag

U=RI=10×0,00002=0,0002 V

Spänningen över 0.5 ohm-motståndet  blir

U=RI=0,5×0,00002=0,00001 V

Ska jag addera de två olika spänningarna för att få ut vad jag ska ställa spänningskällan på?

M står för Mega eller $10^6$, det innebär att $0.5\mathrm{M \Omega}$ betyder 500 000 ohm.

Ja juste, då blir spänningen 10 V och 0.0002 V. Men om man spänningen är över 10 V, hur kan då laddningen vara nästan 0? Om man följer formeln:

Q=CU

Q=Laddning

C=Koncentration

U=Spänning

Då borde väl laddningen vara minst 10C?

Ja juste, då blir spänningen 10 V och 0.0002 V. Men om man spänningen är över 10 V, hur kan då laddningen vara nästan 0? Om man följer formeln:

Spänningen över kondensatorn är 0.0002V så laddningen är nästan 0.

Okej, då förstår jag. Tusen tack!
