Komposanter

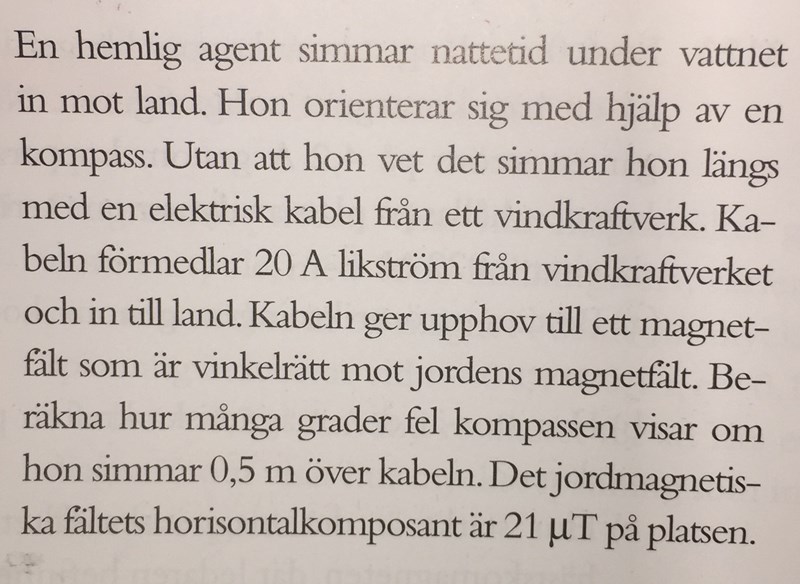

Jag förstår denna uppgift förutom i en punkt. I uppgiften säger de att magnetfältet från ledaren och det jordiska magnetfältet är vinkelräta i förhållande till varandra, så varför är det magnetfältet från kabeln och horisontalkomposanten som är vinkelräta mot varandra enligt figuren?
Om jordens magnetfält är vinkelrätt mot ledarens magnetfält så är horisontalkomposanten av jordens magnetfält också vinkelrätt mot ledarens magnetfält, i horisontalplanet.
Prova med två pennor som du håller i luften. En penna riktar du som fältlinje i det jordmagnetiska fältet (dvs åt norr och ganska brant snett ner mot golvet). Andra pennan riktar du åt öster horisont (eller väster. men välj öster som exempel). Du ser att pennorna är vinkelräta mot varandra. Om du nu vinklar upp den första pennan, fortfarande pekandes åt norr, men nu pekandes mot horisonten (som jordmagnetiska fältets horisontalkomposant). Pennorna är fortfarande vinkelräta mot varandra,eller hur?
