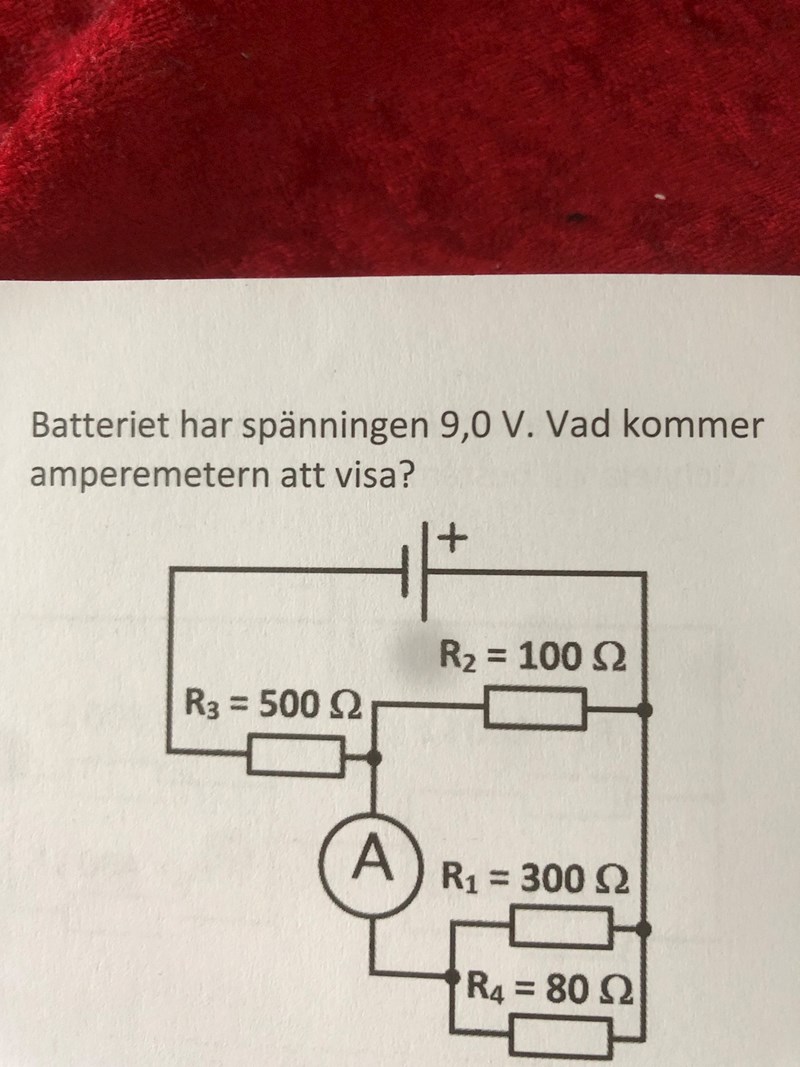

Det är bara att sätta igång att räkna ut motståndsnätverkets ersättningsresistans.
(Mätinstrumentet för ström antas ha noll motstånd.)
Pieter Kuiper skrev:Det är bara att sätta igång att räkna ut motståndsnätverkets ersättningsresistans.
(Mätinstrumentet för ström antas ha noll motstånd.)
jag kan räkna ut ersättningsresistansen av de 2 parallellkopplade resistorerna men vad gör jag med de två andra? är de seriekopplade? eller ska jag bara ta de för sig själv? Är R2 parallellkopllat med R1?
Ja, R2 är parallellkopplat med R1.
Jan Ragnar skrev:Ja, R2 är parallellkopplat med R1.
Ok så ersättningsresistansen mellan R1,R2 och R4 = 38,5 ohm? hur ska jag använda R3 nu
om R3 it är kopllat med något är strömmen genom den 9/500= 0,018 och om de tre andra är parallell kopplade är strömmen genom de 0,23A. vad gör jag med denna info?
Det kan hjälpa att rita förenklade kopplingsscheman efter hand som man ersätter de krångliga kopplingarna med ersättningsresistanser.
Bubo skrev:Det kan hjälpa att rita förenklade kopplingsscheman efter hand som man ersätter de krångliga kopplingarna med ersättningsresistanser.
Hur gör jag då?
Man kan t.ex. ersätta två parallellkoplade 100 Ohm-motstånd (om man har det) och rita kopplingen med ETT 50 Ohm-motstånd. Det blir enklare.
Bubo skrev:Man kan t.ex. ersätta två parallellkoplade 100 Ohm-motstånd (om man har det) och rita kopplingen med ETT 50 Ohm-motstånd. Det blir enklare.
Så de tre parallell kopplade resistorerna blir till en 160 ohm resistor. Men vad gör jag med 500 ohm resistorn? Hur ritar jag in den

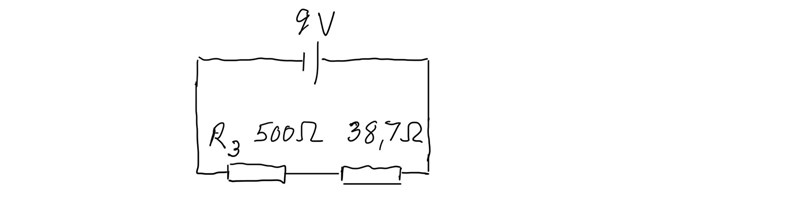

Beräkna sedan spänningen över 38,7Ω motståndet.
Jan Ragnar skrev:
Beräkna sedan spänningen över 38,7Ω motståndet.
Jag beräknade spänningen över den till 0,65 volt om man tänker att de har en kombinerad resistans av 538,7 ohm
Helt rätt.
Nu är det dags att jämföra med den ursprungliga bilden och räkna fram rätt ström.
är rätt svar 0,017 ampere?
Jag fick det till 10 mA. Du har tydligen inte facit. Vi får hoppas någon ytterligare har beräknat.
