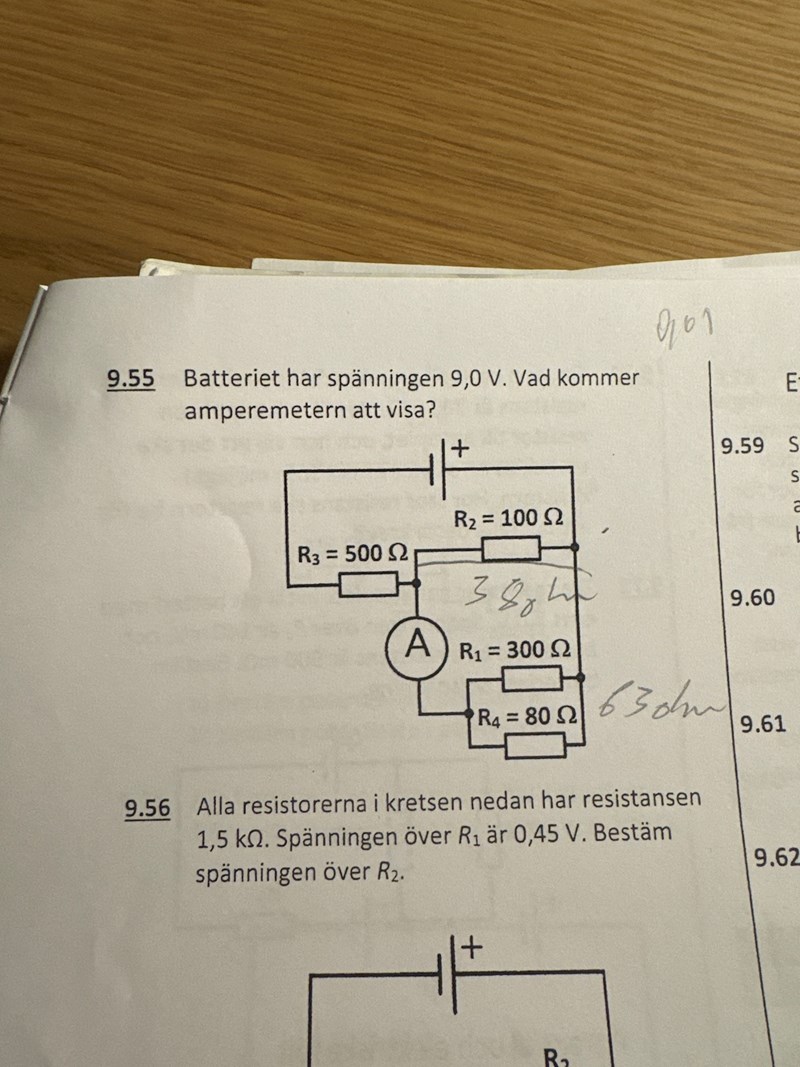

Komplex kopplingsschema
9.55

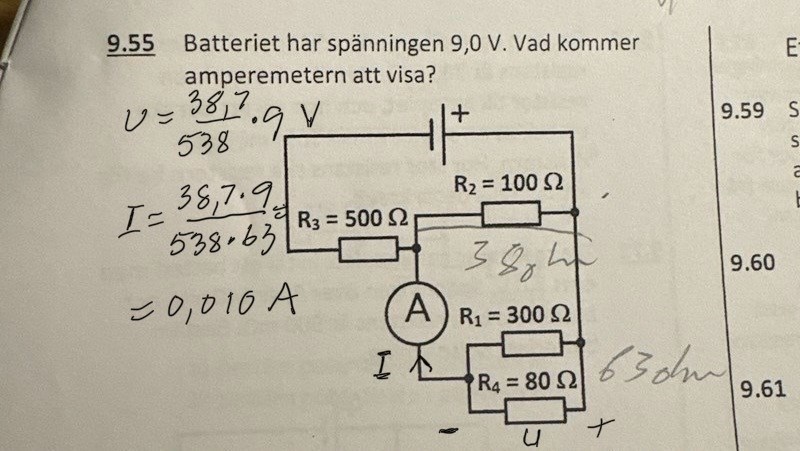

Jag gjorde ersättningsresistansen (parallell) för R1 o R4 vilket jag fick till 63 ohm. Sen ersättningsresistansen (parallell) för den och R2 ,vilket jag fick till 38 ohm. Sen ersättningsresistans (serie) för den och R3 vilket blir 538.
Ampere = spänning/resistans
Ampere = 9/538 =0,0167
men i facit står det 10mA alltså 0,01 Ampere
vad och var gör jag fel?
Jan Ragnar skrev:
Jag har kollat på din lösning ett bra tag men jag förstår fortfarande inte 😅
LH44 skrev:Ampere = 9/538 =0,0167
men i facit står det 10mA alltså 0,01 Ampere
vad och var gör jag fel?
Du räknade ut den totala strömmen 16,7 mA.
Uppgiften vill ha strömmen genom amperemetern. Den är mindre.
Pieter Kuiper skrev:LH44 skrev:Ampere = 9/538 =0,0167
men i facit står det 10mA alltså 0,01 Ampere
vad och var gör jag fel?
Du räknade ut den totala strömmen 16,7 mA.
Uppgiften vill ha strömmen genom amperemetern. Den är mindre.
hur räknar jag ut den? Vilken ström från vilken resistor går genom amperemetern? ska jag utgå från hur kopplningsschemat ser ut från början eller efter alla ersättningsresistorer? om jag ska utgå efter ersättningsresistorerna, var kommer då amperemetern att sitta?

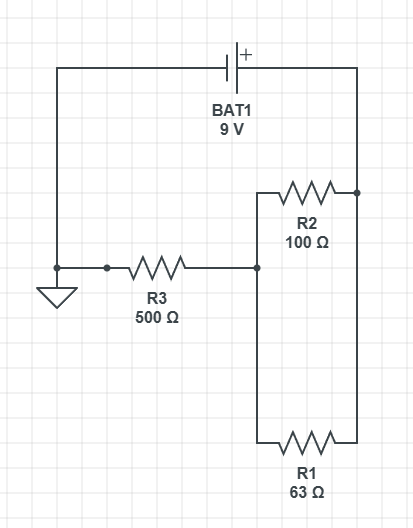

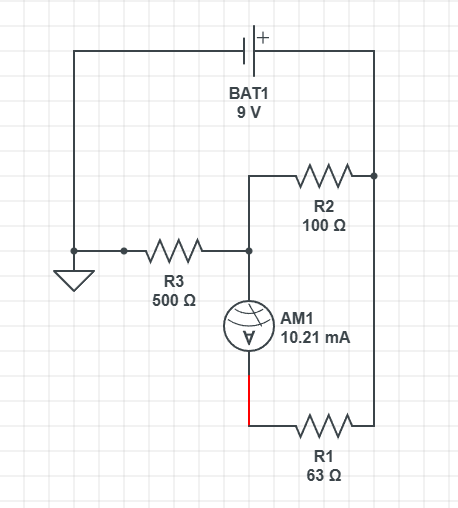

Som du tidigare räknat ut kan du reducera kretsen till denna:
Du behöver beräkna strömmen genom R1.
Visa spoiler
R2 || R1 är ca 38,65 ohm.
Spänningsdelaren ger ca 648 mV över R1 och R2.
Ohms lag ger att strömmen genom R1 är ca 10 mA.
Eller strömdelning, eftersom du redan hade räknat ut den totala strömmen 16,7 mA.
Då blir det strömdelning mellan 100 ohm och 63 ohm: IA=100100+63×16,7=10 mA.
