Komplex effekt

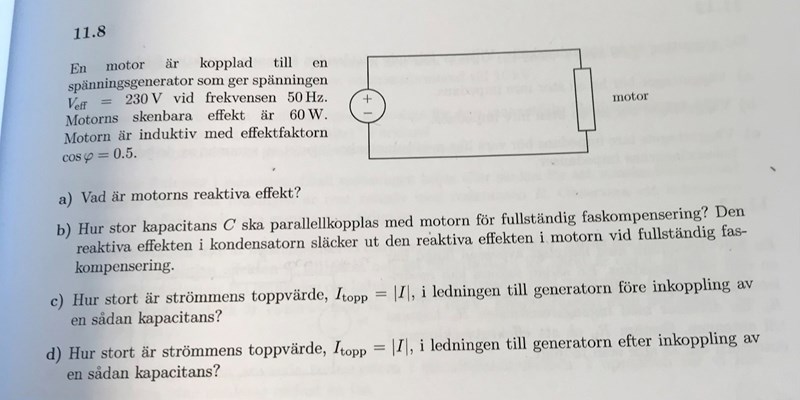

I uppgift a) kommer du fram till att motorns reaktiva effekt är $Q_L\approx 52Var$ (induktiv last). Sedan händer något jag inte kan uttyda av dina beräkningar. Men kanske blandar du ihop effektivvärden med toppvärden? Det skulle förklara varför du får en faktor $2$ fel i b) och en faktor $\sqrt 2$ fel i c)

Kondensatorns reaktiva effekt $Q_c$ ska kompensera $Q_L$, dvs $Q_c=-Q_L$

$\displaystyle Q_c=\frac{U_{oe}^2}{X_c}=-\omega_c C  U_{oe}^2=-Q_L$

Alltså är

$\displaystyle C=\frac{Q_L}{\omega_cU_{oe}^2}\approx 3.1\mu F$

På uppgift c) tycks du återigen ha blandat ihop effektivvärden med toppvärden. Tänk på att $U_m=\sqrt 2 U_e$

$|S|=\frac{1}{2}U_mI_m$

$\displaystyle I_m=\frac{2|S|}{\sqrt{2}U_e}\approx 0.37A$
