Kokplatta
I en kokplatta finns två motståndstrådar med resistansen 59 ohm och 88 ohm . Med en brytare omkopplare kan vi lägga nätspänningen över den ena tråden , över den andra tråden , över de två trådarna kopplade i serie eller parallellt . Beräkna den effekt som kokplattan ger för var och en av de 4 kopplingarna.
Hej. Är lite förvirrad kring hur jag ska tänka.
U=R*I
U=(59+88)*I
Hur ska man göra?
Börja med att rita en figur där du visar hur de fyra olika kretsarna ser ut.
Sedan kan du beräkna den totala tesistansen i de fyra fallen.

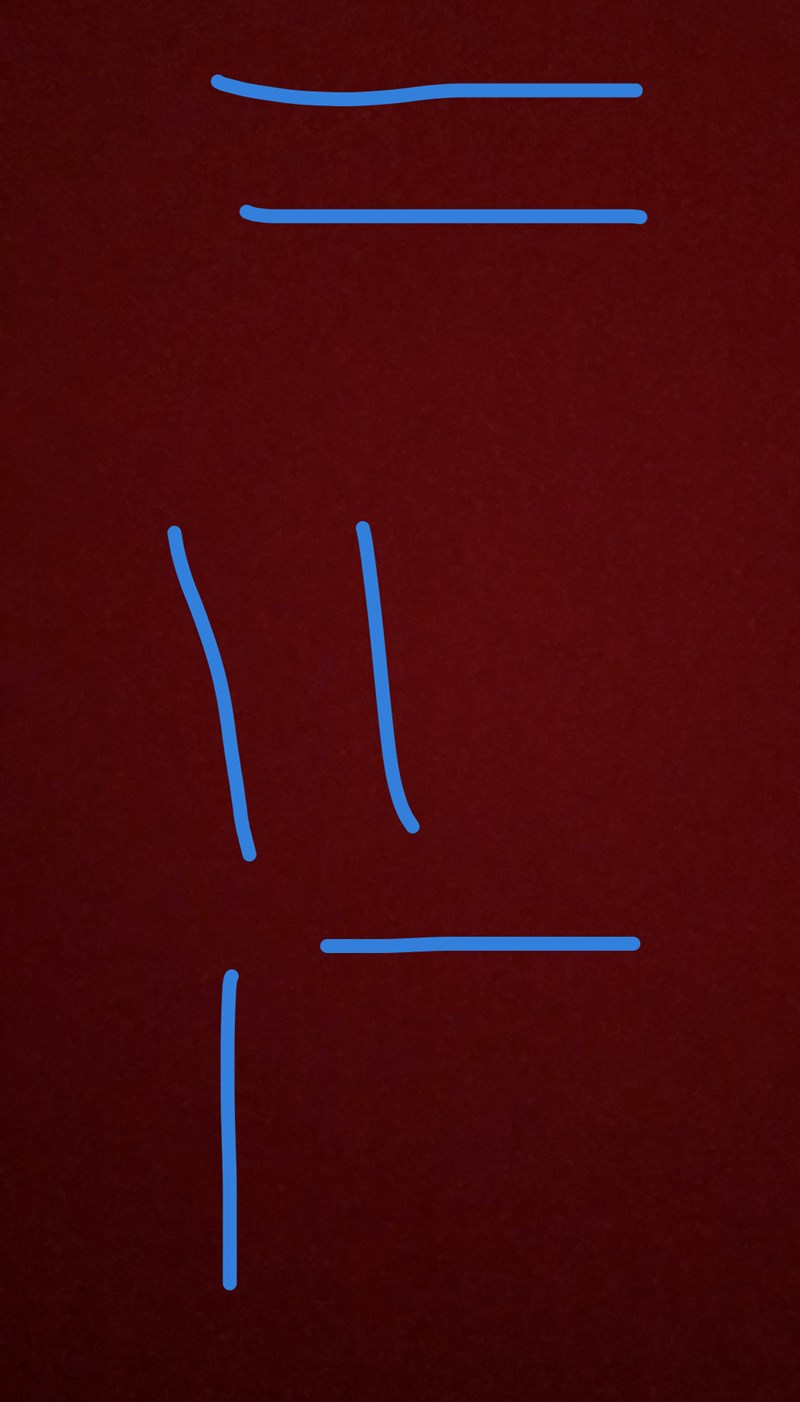

Dessa är de fall jag kommer på
Jag förstår inte, kan du rita kretsar istället?
Dvs spänningskälla, ledningstrådar, en eller två resistorer o.s.v.

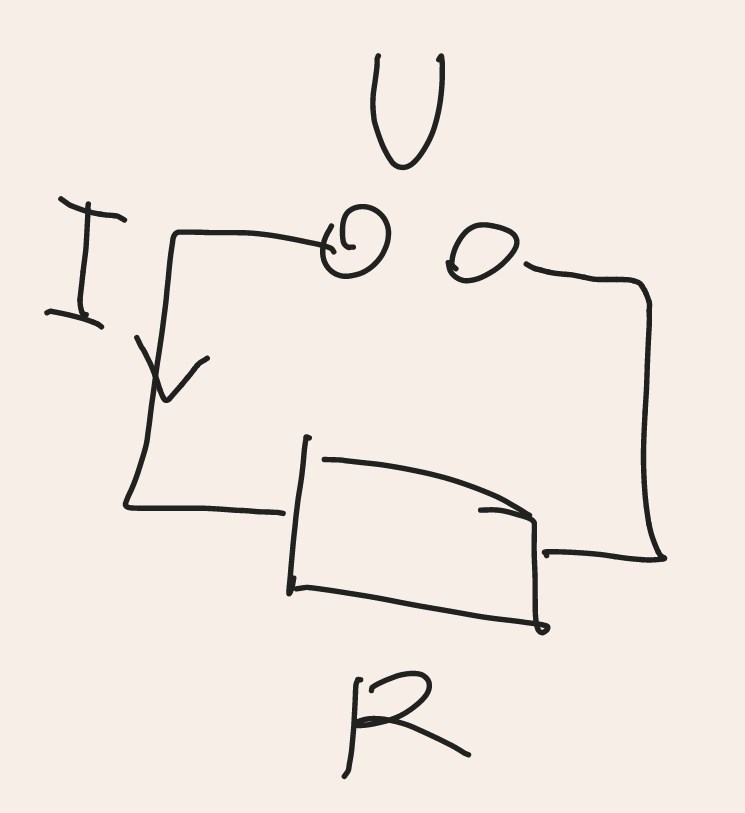

Alltså fyra sådana här, fast med olika resistorer, olika antal resistorer och olina typer av kopplingar.
Ja nu syns det vad du menar.

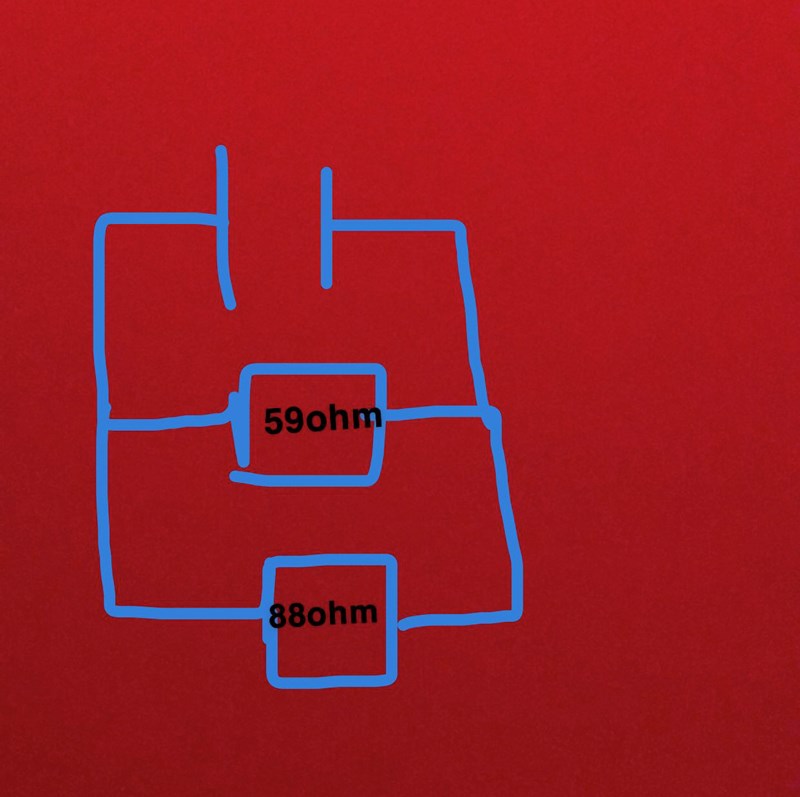

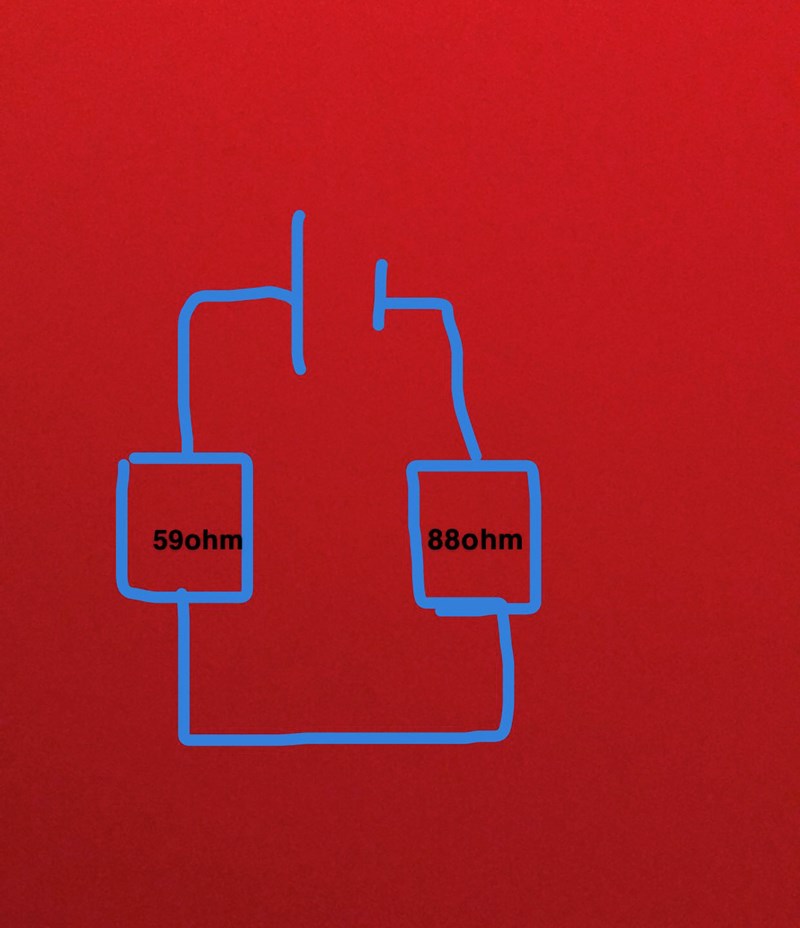

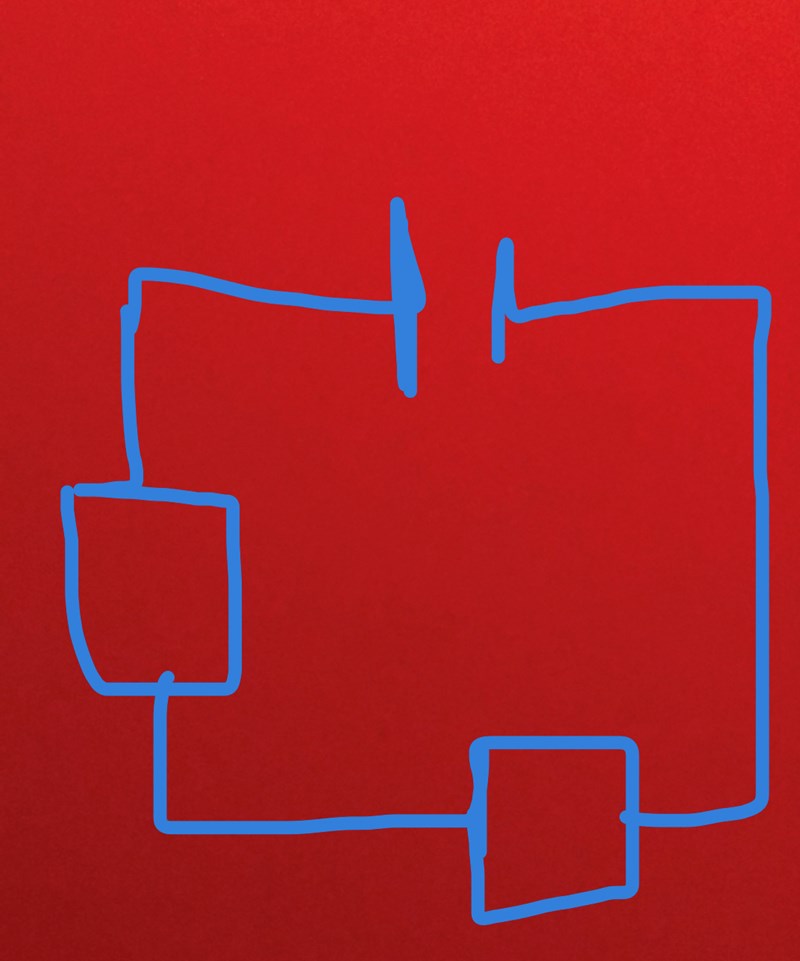

Bild 1 och bild 2 är bra, men bild 3 visar en likadan krets som bild 2.
Det fattas även två bilder.
En där endast det ena motståndet är inkopplat och en där endast det andra motståndet är inkopplat.
Och så behöver du skriva ut resistanserna på motstånden.
Visar bild 2 och 3 seriekopplade resistorer?
Katarina149 skrev:Visar bild 2 och 3 seriekopplade resistorer?
Ja.
Varför? I bild 3 är resistorna vinkelräta mot varandra?
hur kmr jag vidare med uppgiften
Om du och dina strömpolare kan välja att antingen gå genom ena eller det andra motståndet så är de parallellkopplade.
Om ni istället inte kan välja utan måste gå genom först det ena och sedan det andra så är de seriekopplade. Så är fallet i både bild 2 och 3.
Läs om seriekoppling och parallellkoppling här.
Jaha ok! Mycket bra förklarat. Hur kommer jg vidare i uträkningen
Du ska rita de två återstående kretsarna: En där endast det ena motståndet är inkopplat och en där endast det andra motståndet är inkopplat.
Sedan kan du beräkna ersättningsresistansen för varje krets innan du till slut beräknar effektutvecklingen i de fyra kretsarna.
Har ni gått igenom hur man beräknar effekten i en krets med växekspänning?
