Klippkretsar

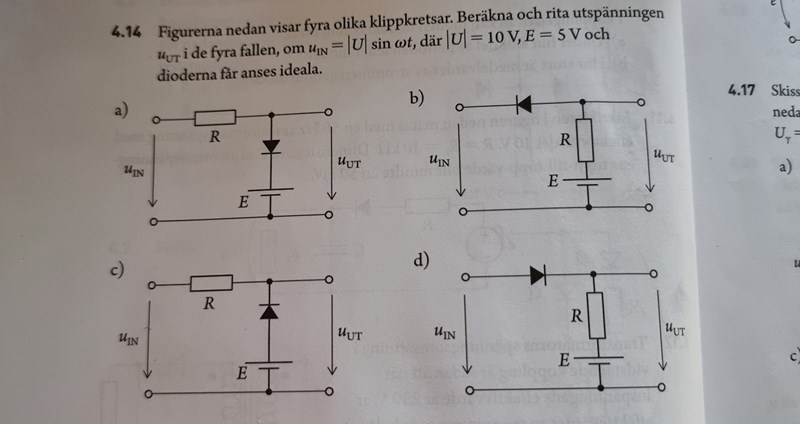

Tycker det kan vara lite svårt att se exakt vad som händer på b) och c) då dioden blockerar, förstår inte riktigt varför maxspänningen är 5v när den blockerar. Hade velat säga att Uut = Uin men det är ju fel.

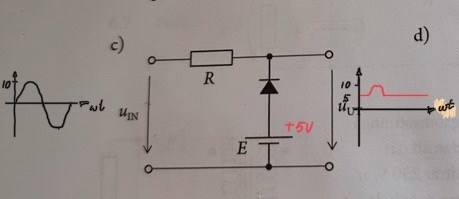

Samma på c) tänkte också att Uut =Uin när den spärrar men det är ju fel, hur tänker man på dom två?
Är det pga att den är paralellkopplat med E och kan då inte anta högre än 5V på b) uppgiften när den spärrar? Men förstår fortfarande inte c)
I c-fallet så spärrar dioden då inspänningen > 5 V.
Om vi börjar med b):
Dioden blockerar när Uin > E. Det flyter då ingen ström genom dioden och du kan "sudda ut" den från schemat.
