Kirchoffs spänningslag

Hej!

Jag är inte helt med på hur jag ska tänka på denna uppgiften. Jag tänker att eftersom summan av alla spänningar i kretsen ska bli noll så har jag subtraherat alla givna spänningar från resistanserna från den givna av spänningsgivaren. Alltså 20-5-5-1-2-3-U(1)-U(2)=0 => U(1)+U(2)=4V.

Jag kan då få att $U_{1} = R_{1} I_{1} = 10 * I_{1}$ och $U_{2} = R_{2} I_{2} = R_{2} * 2$ .

Såhär har jag tänkt att strömmen går och att summan av den med de olika riktningarna i åtanke också blir noll. Hur tar jag reda på $I_{A}$ ?

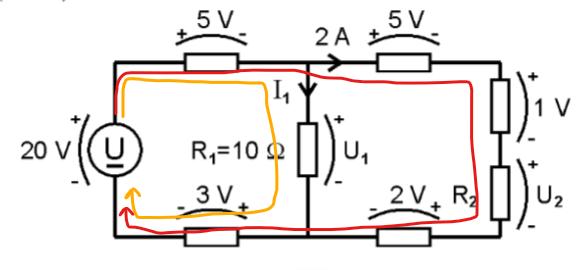

Kirchoffs spänningslag säger att summan av alla spänningar i en sluten krets ska vara noll. Enklast är att göra två slutna kretsar från parallellkretsen ovan och behandla dem separat.

Då får du en gul sluten krets som du kan applicera KVL på med U₁ som okänd och en röd sluten krets som du kan applicera KVL på med U₂ som okänd.

Jaha, då hänger jag med! Tack för hjälpen!
