Kirchhoffs lagar
Hej!
Jag hade en snabba fråga angående Kirchhoffs spänningslag.
I en sluten krets ger lagen att summan av spänningen över alla komponenter ska vara lika med 0. Om vi tillexempel har tre komponenter kan man då beskriva det så här: U1 + U2 + U3 = 0
När jag har har följande krets:
påstås det då att den totala spänningen U ska vara lika med summan av spänningen över de två resistorerna: U = U1 + U2
Om U + U1 + U2 = 0 hur får man U=U1 + U2? Blir det inte då -U = U1 + U2 ?

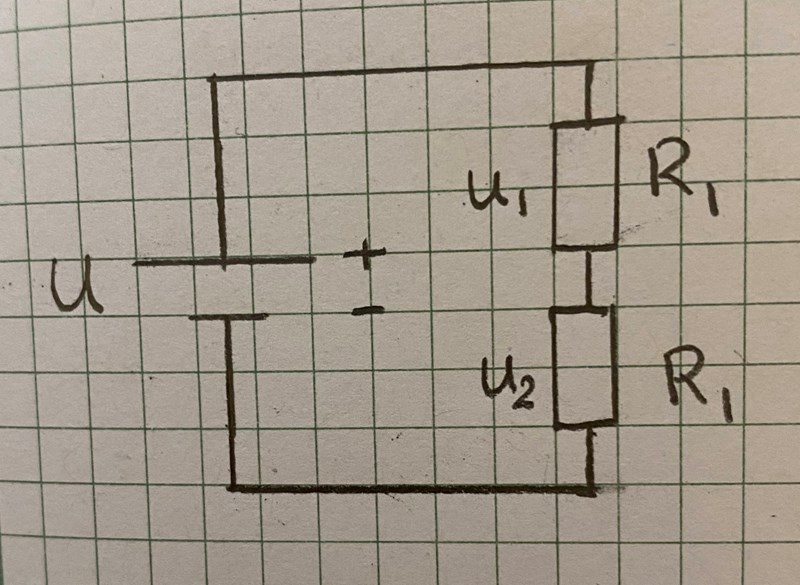

Bilden visar en sluten krets med tre komponenter, ett batteri och två resistorer, då bör Kirchhoffslag ge: U över batteriet + U över R1 + U över R2 = 0
bryter man ut batteriets spänning: U över batteriet = - U1 - U2
Tänker jag fel?
Batteriet höjer potentialen och en resistor sänker den så du får:
Om du börjar i punkten A i figuren nedan sedan går moturs (mot strömmen) och summerar spänningarna får du: u2 + u1 - u = 0
Du ser att när du går genom u går du från + till -. Därav minustecknet framför u.
ThomasN skrev:Om du börjar i punkten A i figuren nedan sedan går moturs (mot strömmen) och summerar spänningarna får du: u2 + u1 - u = 0
Du ser att när du går genom u går du från + till -. Därav minustecknet framför u.
Tack så mycket!
Ebola skrev:Batteriet höjer potentialen och en resistor sänker den så du får:
Juste. Tack!
