kikare
I en kikare skapas en upp och rättvänd bild av objektet som en tittar på. Förklara hur bilden kan förändras så att kikaren visar en rättvänd bild. (Använd följande begreppen i din förklaring: prisma, ljusets brytning, infallsvinkel, brytningsvinkeln, brytningsindex, totalreflektion)
Jag förstår verkligen inte det där med upp och rättvänd bild, verklig bild osv... kan någon förklara lättare?
Det ska väl stå uppochnervänd?
Helt ärligt vet jag inte, det var så det stod så i min uppgft, men om du säger så är det nog så!
Detta låter avancerat för grundskolan!
I kikare finns det ganska komplicerade prismor som vänder bilden med hjälp av totalreflektion inuti prismat. Det är inte sådana vanliga trekantiga prismor. Det är ungefär allt jag vet om detta... Jag skulle själv behöva googla en bild med strålgången!
Ett vanligt sätt för bildrotering i kikare ör att använda 2 st porro-prismor. Ett prisma vänder bilden horisontellt och ett annat vänder vertikalt. Tillsammans blir det samma sak som att invertera bilden, vilket är det man vill för att få en rättvänd bild när man tittar genom okularet.

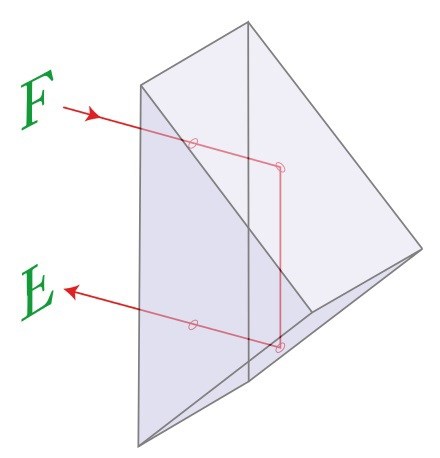

Se bild från Wikipedia. Notera att F:et hamnar uppochner. Ett annat prisma roterat 90° behövs för att vända bilden höger-vänster.
