Kan vi diskutera krafternas riktningar?

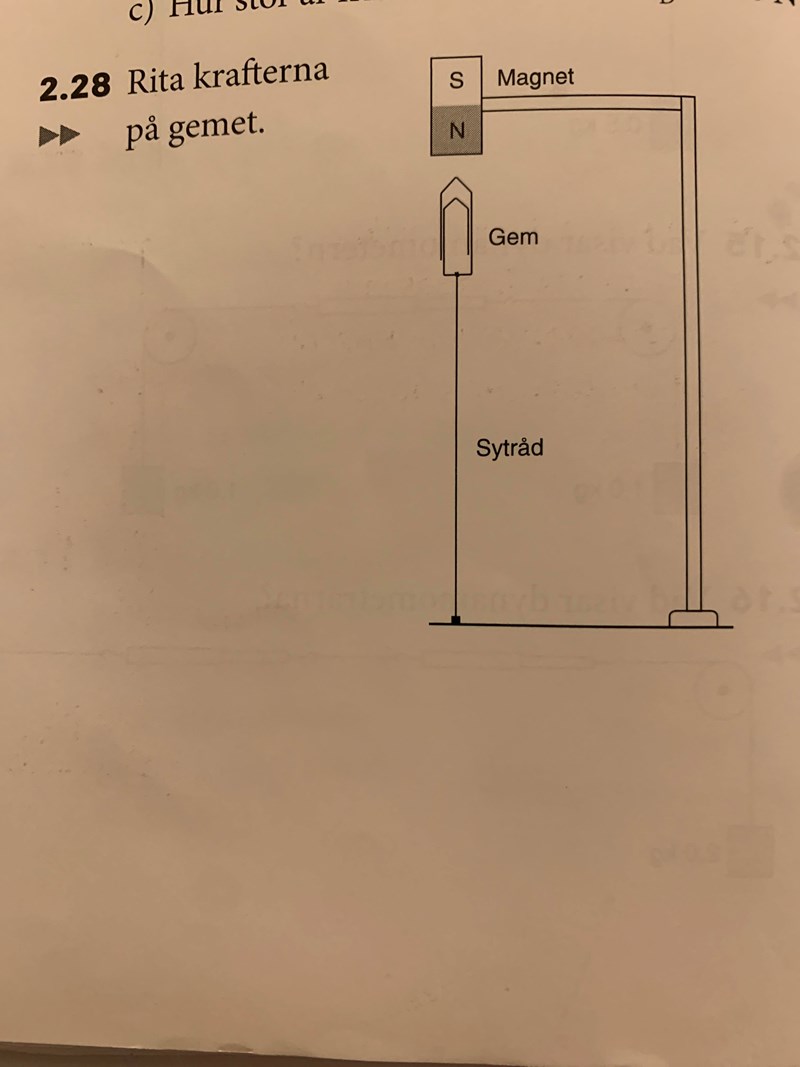

Till exempel som du ser på första bilden så är gemet nära magneten men i facit så verkar den vara långt ifrån och kraften är stor jag förstår verkligen inte hur dom tänker när dom ritat pilarna och längderna på pilarna här?
Det är en figur. Inte en exakt representation. Så längder på pilar, storlek på gem etc är inte exakta. De kan t.o.m vara helt fel, det är bara riktningen som är viktig. Om jag ritar 2 kraftpilar brevid varandra som är lika långa men skriver att den ena kraften är dubbelt så stor som den andra är det helt ok. Inte snyggt, men helt ok.
Man kan alltså inte mäta pilarnas längd i en figur och dra några slutsatser från det.
Samma sak med avstånd etc. Det är bra om figuren är någorlunda precis men inget krav.
I din figur 2.28 kan man alltså inte säga att sytråden är 4 ggr så lång som gemet. Inte heller att gemets avstånd till magneten är ungefär lika stor som gemets bredd.
I figuren i facit kan man inte säga att kraften från tråden är hälften så stor som kraften från tyngdkraften.
joculator skrev:Det är en figur. Inte en exakt representation. Så längder på pilar, storlek på gem etc är inte exakta. De kan t.o.m vara helt fel, det är bara riktningen som är viktig. Om jag ritar 2 kraftpilar brevid varandra som är lika långa men skriver att den ena kraften är dubbelt så stor som den andra är det helt ok. Inte snyggt, men helt ok.
Man kan alltså inte mäta pilarnas längd i en figur och dra några slutsatser från det.
Samma sak med avstånd etc. Det är bra om figuren är någorlunda precis men inget krav.I din figur 2.28 kan man alltså inte säga att sytråden är 4 ggr så lång som gemet. Inte heller att gemets avstånd till magneten är ungefär lika stor som gemets bredd.
I figuren i facit kan man inte säga att kraften från tråden är hälften så stor som kraften från tyngdkraften.
Nä nu tycker jag det bara är komplicerat kan du förklara lite enklare hur jag ska tänka när jag ska rita pilarna hur jag ska veta hur många pilar det ska vara och åt vilka håll och hur långa det är förvirrande
Vill bara lägga till att längderna på pilarna ofta indikerar storleken på krafterna i förhållande till varandra. I figuren i facit så kan man exempelvis se att jämnvikt råder då längden på tyngdkraftens pil och längden på trådens pil tillsammans blir lika långt som längden på magnetens pil. Självklart kan det tillskrivas information som går före figurer men det är som du säger fult och inget som bruka göras. Figurer bör visa hur starka de olika krafterna är i förhållande till varandra
Men hur vet jag hur många pilar det ska vara?
Men hur vet jag hur många pilar det ska vara?
Lika många som krafterna. Här har vi tre krafter som verkar på gemet: tyngdkraften som drar neråt eftersom gemet har massa, "magnetkraften" som drar uppåt eftersom gemet är av ett material som attraheras av magneten, och kraften i snöret, som drar neråt och gör så att inte gemet hoppar upp och fastnar på magneten (under förutsättning att magnetkraften är större än tyngdkraften). Eftersom gemet inte rör sig måste uppåt-krafterna och neråt-krafterna vara lika stora.
Varje sak som påverkar gemet har en kraft, dvs gravitationen påverkar så den har en pil. Magneten drar i gemet eftersom det är magnetiskt så den har en kraft och snöret stoppar gemet från att fastna på magneten så den har också en kraft.
Att se vilka krafter som finns är mest en vanesak och man blir bättre på det med tiden när man övar
