Kan någon rita kopplingsschemat till följande beskrivning
ett batteri, två lampor och en strömbrytare. En lampa ska alltid lysa och den andra ska lysa när strömbrytaren är frånslagen och den ska sluta lysa när strömbrytaren är nedslagen.
jacobivstrand skrev :ett batteri, två lampor och en strömbrytare. En lampa ska alltid lysa och den andra ska lysa när strömbrytaren är frånslagen och den ska sluta lysa när strömbrytaren är nedslagen.
Börja med att rita en krets med ett batteri och en lampa som alltid lyser.
Pröva dig sedan fram med olika sätt att lägga till strömbrytaren och den andra lampan. För att en lampa ska lysa måste det flyta ström genom den. Hur ska du kunna koppla så att ingen ström flyter genom den andra lampan då brytaren är sluten? Kanske att den strömmen på något sätt väljer en annan väg?
Rita och visa dina försök.
Yngve skrev :jacobivstrand skrev :ett batteri, två lampor och en strömbrytare. En lampa ska alltid lysa och den andra ska lysa när strömbrytaren är frånslagen och den ska sluta lysa när strömbrytaren är nedslagen.
Börja med att rita en krets med ett batteri och en lampa som alltid lyser.
Pröva dig sedan fram med olika sätt att lägga till strömbrytaren och den andra lampan. För att en lampa ska lysa måste det flyta ström genom den. Hur ska du kunna koppla så att ingen ström flyter genom den andra lampan då brytaren är sluten? Kanske att den strömmen på något sätt väljer en annan väg?
Rita och visa dina försök.
Jag vet att strömmen föredrar en speciell ledning och att då den andra lampan ej får energi, men jag kommer ej ihåg varför den valde en annan väg. Så då vet jag ej heller hur jag ska rita det.
jacobivstrand skrev :
Jag vet att strömmen föredrar en speciell ledning och att då den andra lampan ej får energi, men jag kommer ej ihåg varför den valde en annan väg. Så då vet jag ej heller hur jag ska rita det.
Det hela beror på motståndet (resistansen) i de olika ledningarna.
Om kretsen delar sig så att strömmen kan välja väg, så delar strömmen upp sig så att en större del av strömmen väljer den väg som har mindre motstånd och en mindre del av strömmen väljer den väg som har större motstånd.
I vårt idealiserade fall har ledningstrådarna inget motstånd alls och en sluten strömbrytare har inte heller något motstånd alls. En lampa har däremot ett ganska stort motstånd.
Så om strömmen står inför valet att gå genom en sluten strömbrytare eller en lampa så kommer strömmen att välja bort lampan och istället gå vägen genom den slutna strömbrytaren. Men om strömmen endast har lampvägen att välja på så kommer den att gå genom lampan.
Använd detta för att som första steg försöka rita en krets där strömmen kan välja mellan strömbrytare och lampa.
Fundera på vad som då händer när du öppnar respektive sluter strömbrytaren.
Visa ditt försök här.
Yngve skrev :jacobivstrand skrev :Jag vet att strömmen föredrar en speciell ledning och att då den andra lampan ej får energi, men jag kommer ej ihåg varför den valde en annan väg. Så då vet jag ej heller hur jag ska rita det.
Det hela beror på motståndet (resistansen) i de olika ledningarna.
Om kretsen delar sig så att strömmen kan välja väg, så delar strömmen upp sig så att en större del av strömmen väljer den väg som har mindre motstånd och en mindre del av strömmen väljer den väg som har större motstånd.
I vårt idealiserade fall har ledningstrådarna inget motstånd alls och en sluten strömbrytare har inte heller något motstånd alls. En lampa har däremot ett ganska stort motstånd.
Så om strömmen står inför valet att gå genom en sluten strömbrytare eller en lampa så kommer strömmen att välja bort lampan och istället gå vägen genom den slutna strömbrytaren. Men om strömmen endast har lampvägen att välja på så kommer den att gå genom lampan.
Använd detta för att som första steg försöka rita en krets där strömmen kan välja mellan strömbrytare och lampa.
Fundera på vad som då händer när du öppnar respektive sluter strömbrytaren.
Visa ditt försök här.

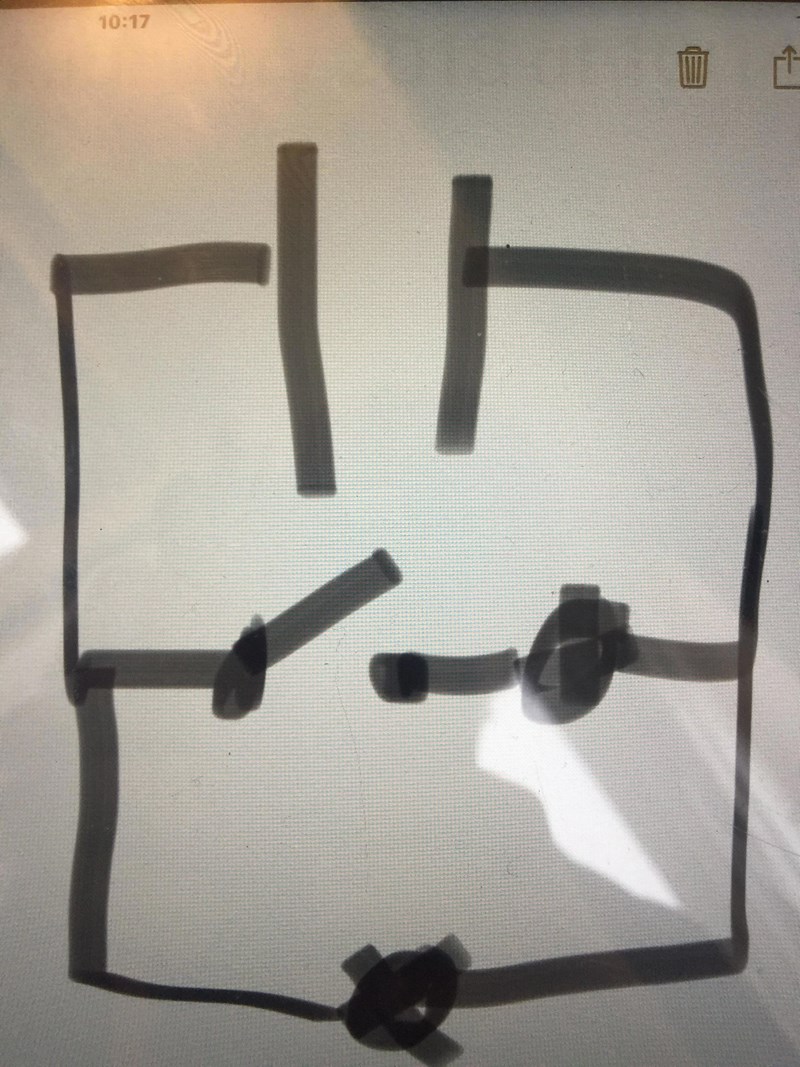

Är det här rätt?
jacobivstrand skrev :
Bra att du visar dina försök.
Vad tror du själv om din krets?
Vilken/vilka lampor lyser då strömbrytaren är öppen?
Vilken/vilka lampor lyser då strömbrytaren är sluten?

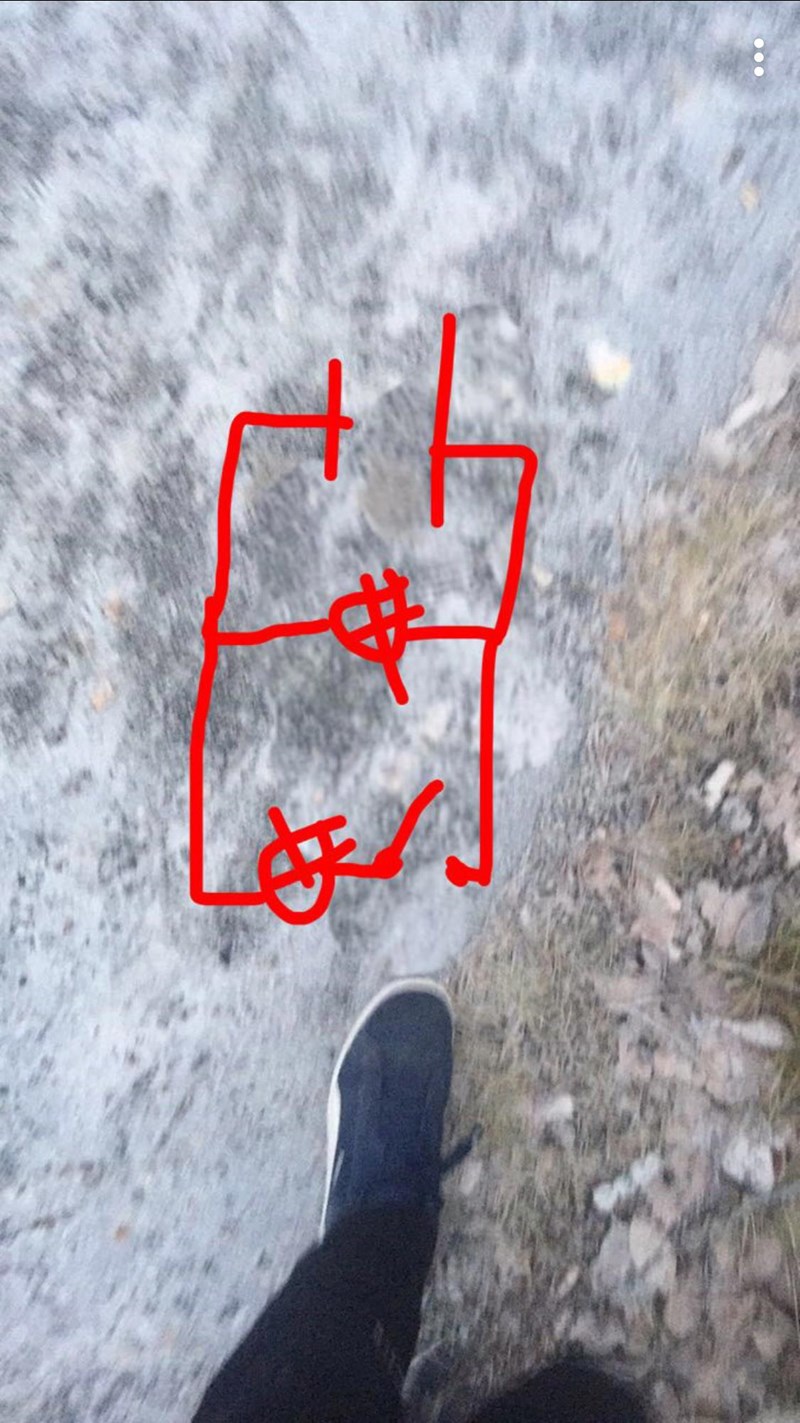

kom på att det är det jag ville ha bara att den andra lampan lyser när strömbrytaren är nerslagen och inte när den är frånslagen, så det är fel.
jacobivstrand skrev :kom på att det är det jag ville ha bara att den andra lampan lyser när strömbrytaren är nerslagen och inte när den är frånslagen, så det är fel.
Bra att du kollar och inser att det är fel.
Jag tycker du ska bryta ner problemet i mindre delar, hitta en lösning för varje del och försök sedan att sätta ihop delarna till en helhet.
Ett exempel på en sådan del kan vara att få en lampa att lysa när en strömbrytare är öppen men släckas då strömbrytaren sluts.
Vad tror du händer i följande krets till exempel?
jacobivstrand skrev :kom på att det är det jag ville ha bara att den andra lampan lyser när strömbrytaren är nerslagen och inte när den är frånslagen, så det är fel.

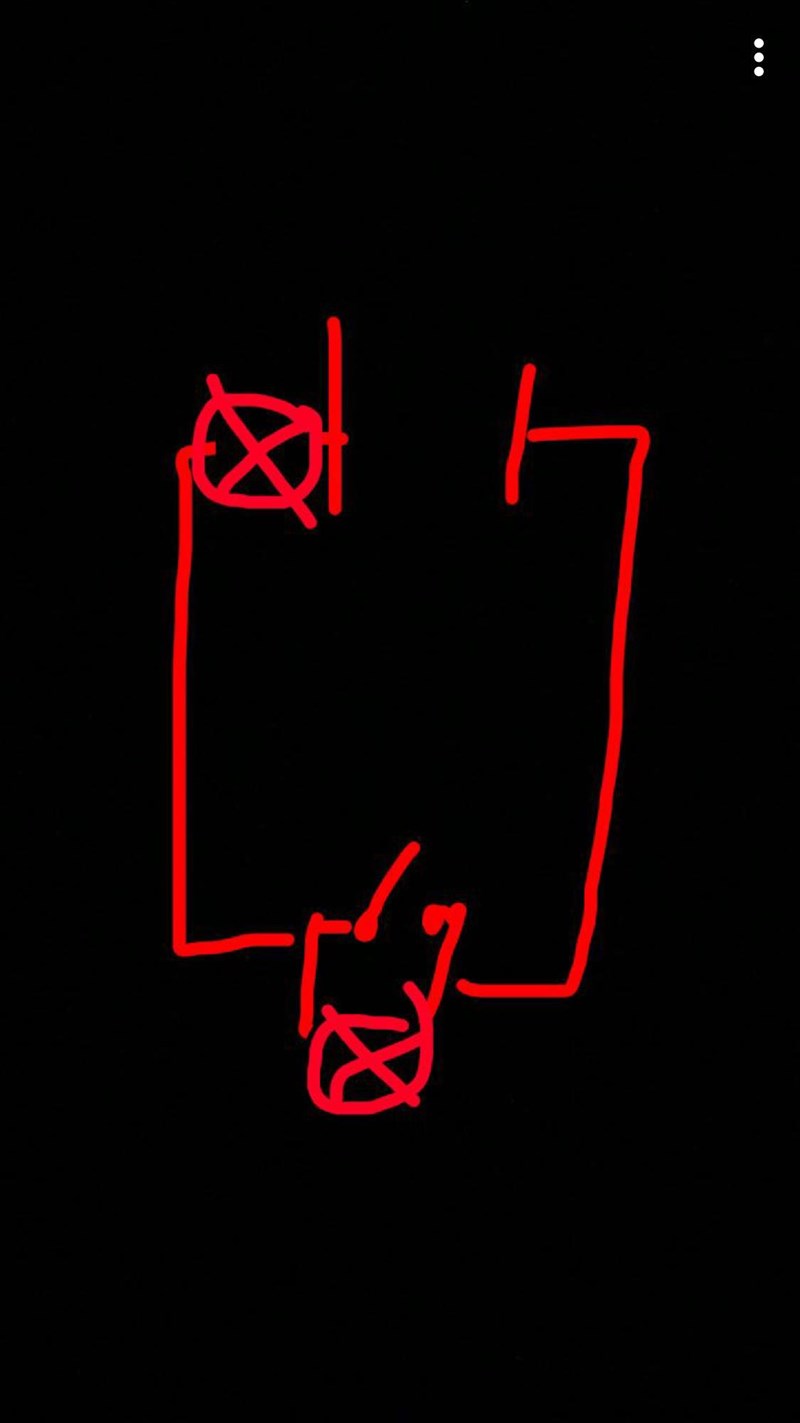

vad sägs som det här?
jacobivstrand skrev :jacobivstrand skrev :kom på att det är det jag ville ha bara att den andra lampan lyser när strömbrytaren är nerslagen och inte när den är frånslagen, så det är fel.
såg inte ditt svar när jag skickade denna ^
jacobivstrand skrev :jacobivstrand skrev :
såg inte ditt svar när jag skickade denna ^
Nej det är samma som ditt första förslag.
Vad säger du om kretsen jag föreslog?
Vad händer i den när du öppnar/sluter strömbrytaren?
Yngve skrev :jacobivstrand skrev :jacobivstrand skrev :
såg inte ditt svar när jag skickade denna ^
Nej det är samma som ditt första förslag.
Vad säger du om kretsen jag föreslog?
Vad händer i den när du öppnar/sluter strömbrytaren?
inget tror jag?
jacobivstrand skrev :Yngve skrev :jacobivstrand skrev :jacobivstrand skrev :
såg inte ditt svar när jag skickade denna ^
Nej det är samma som ditt första förslag.
Vad säger du om kretsen jag föreslog?
Vad händer i den när du öppnar/sluter strömbrytaren?
inget tror jag?
men jag är obekant med den där sortens ritning
Strömmen har ett val att göra: Genom lampan, genom strömbrytaren eller genom båda?

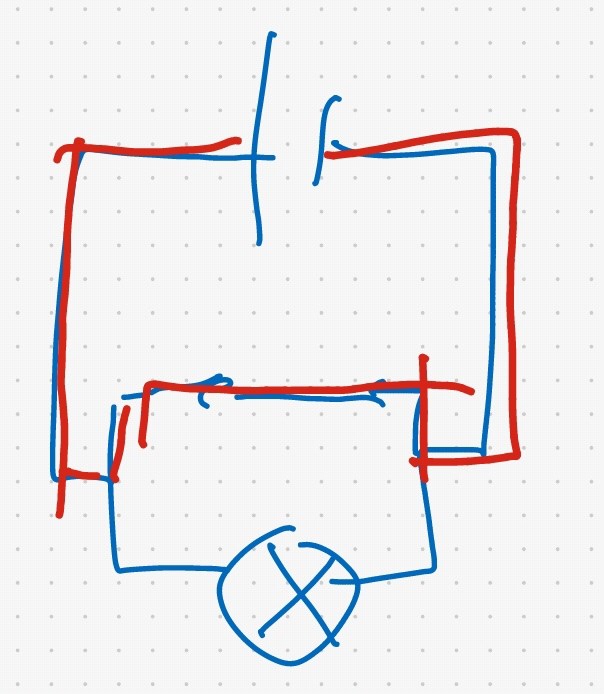

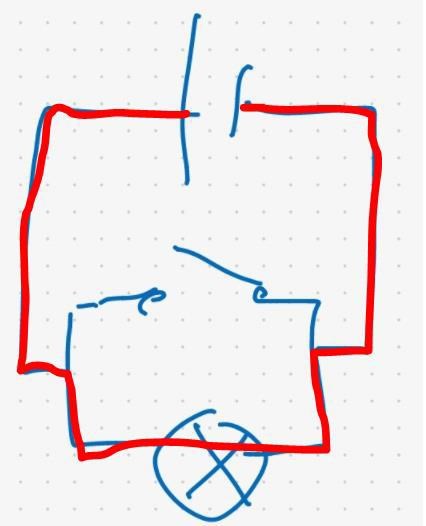

När stömbrytaren är öppen så kan inte strömmen komma fram genom den och strömmen väljer då att gå genom lampan (rödmarkerat):
När strömbrytaren är sluten så är motståndet genom den lika med 0 och motståndet genom lampan är stort. Strömmen väljer därför att då gå genom strömbrytaren istället för genom lampan:
Kan du nu klura ut vad som händer med lampan när strömbrytaren är öppen respektive sluten?
Yngve skrev :Strömmen har ett val att göra: Genom lampan, genom strömbrytaren eller genom båda?
När stömbrytaren är öppen så kan inte strömmen komma fram genom den och strömmen väljer då att gå genom lampan (rödmarkerat):
När strömbrytaren är sluten så är motståndet genom den lika med 0 och motståndet genom lampan är stort. Strömmen väljer därför att då gå genom strömbrytaren istället för genom lampan:
Kan du nu klura ut vad som händer med lampan när strömbrytaren är öppen respektive sluten?
fattar nu, men man måste ha en förklaring för att kunna veta hur det går till. tack

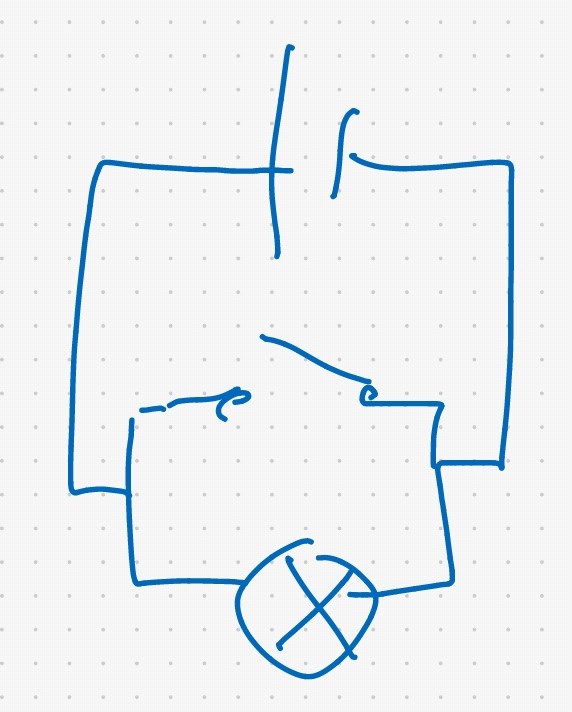

Den ska se ut såhär va?
jacobivstrand skrev :
Yes! Bra!
