Kan någon rita ett kopplingsschema med denna beskrivning
En strömbrytare, ett batteri och tre lampor. En lampa lyser först och sedan när man trycker ner strömbrytaren så lyser de andra två lamporna.
Det står inte något om hur starkt lamporna ska lysa?
I så fall är det ganska enkelt. Du behöver en krets med en lampa där strömmen kan passera utan att det finns en strömbrytare och sätta två lampor i en annan krets där det också är en strömbrytare som strömmen måste passera igenom.
I detta programmet kan du testkoppla och se om det fungerar: https://phet.colorado.edu/sims/html/circuit-construction-kit-dc/latest/circuit-construction-kit-dc_all.html
Jag förstår inte riktigt kan du rita ett kopplingsschema?

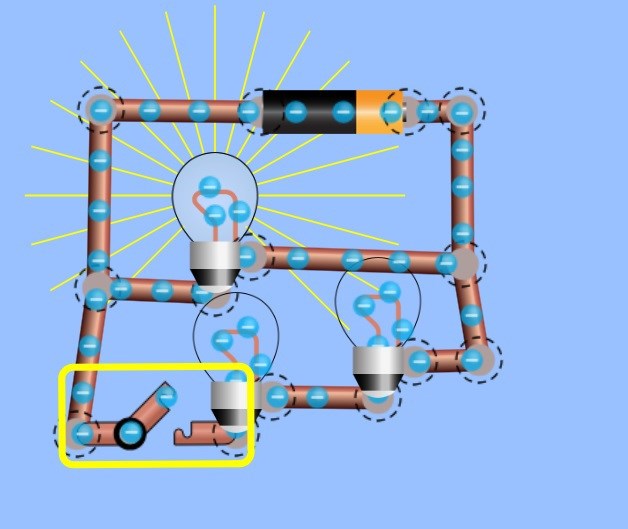

Jag menar så här:
Ser du att den översta lampan lyser hela tiden för att strömmen alltid tar sig igenom den kretsen. De andra två lamporna lyser just nu inte för att strömmen inte kan ta vägen förbi strömbrytare. När man slår på strömbrytaren så kommer strömmen även kunna passera förbi där och då börjar de också lysa. Precis som uppgiften ville.
Nu ska du rita ett kopplingsschema över denna krets. I ett kopplingsschema måste du använda symboler för glödlampa, batteri och strömbrytare och ledare. Vet du hur de symbolerna ser ut?
Men kan du göra så att den där uppe släcks när de andra två lyser? Och tvärtom
Aha, de menar så att bara de andra ska lysa när strömbrytaren ska slås på och den första ska slockna?
Två lyser och sen när man trycker på strömbrytaren släcks dem två och en annan börjar lysa
Ifall det inte går med materialen skulle det funka med typ 2 batterier?
Jag lyckas faktiskt inte få ihop det med bara en strömbrytare, hoppas någon annan kan.
Det går ju att få strömmen att "gena" förbi lampor med hjälp av att placera strömbrytare så att när man trycker ner strömbrytaren så lyser bara en av lamporna och lyser starkare. Men när man inte trycker ner strömbrytaren så kommer då alla lysa.
Okej tack ändå du är bäst 👑

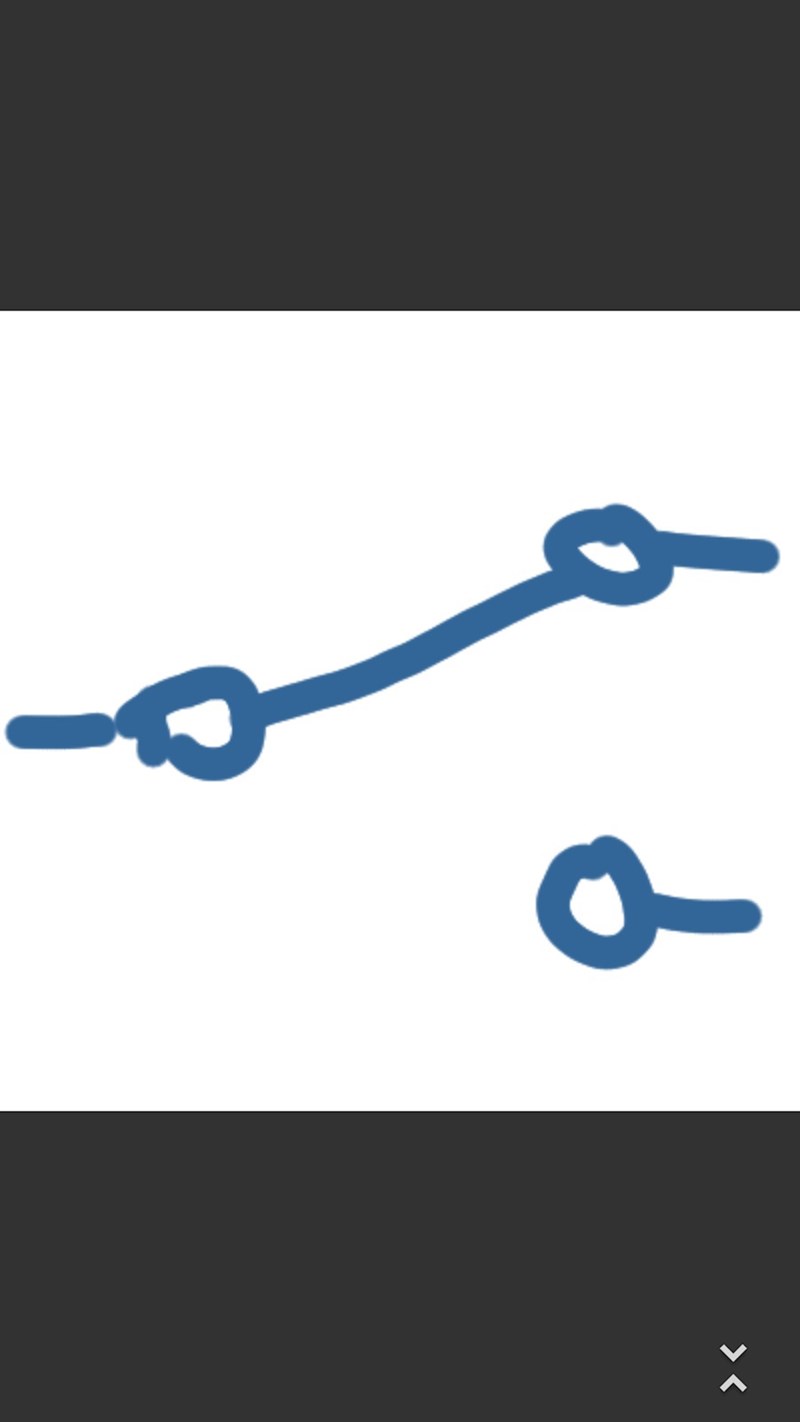

En växlande strömbrytare?
