Jordmagnetism

Hejsan!

Jag försöker bestämma krafterna som påverkar en kompassnål i ett magnetfält.

Jag en spänningskälla kopplad till en sluten krets med en amperemeter, två stativ med en metallstav emellan som fungerade som en ledare. Under metallstaven ställdes ett stativ med en kompassnål. På bordet under kompassen lades en gradskiva parallellt med kompassnålens riktning. Spänningskällan startades och strömmen fördes igenom den slutna kretsen. Mätvärdet på amperemetern var 2,89 A. Avståndet mellan metallstaven och kompassnålen var 3,5 cm. Kompassnålens vinkeländring var 55°.

Jag beräknade magnetfältets styrka:

B=2∙10-7 N/A2∙2,89 A/0,035 cm =

=16,51∙10-6 N/A2=

=16,51 μT

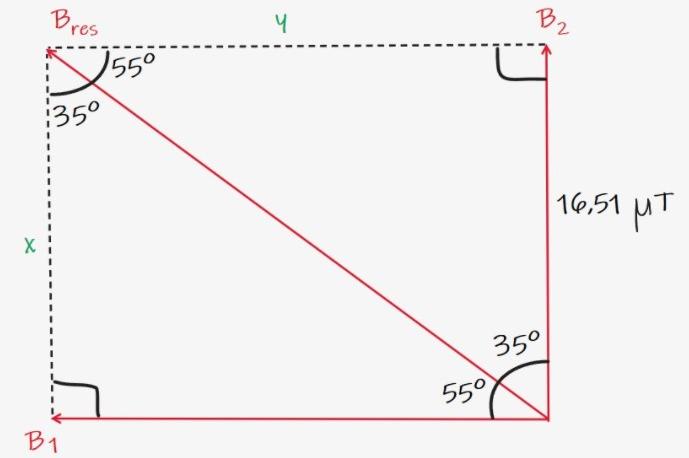

B1 är den jordmagnetiska kraften, B2 är kraften av det magnetiska fältet och Bres är den resulterande kraften av de två.

Sedan använde jag sinussatsen för att beräkna B1/Y

y/sin(35°)=(16,51∙10-6)/sin(55°)

y/sin(35°)∙sin(35°)=(16,51∙10-6)/sin(55°)∙sin(35°)=

=y=(16,51∙10-6)∙sin(35°)/sin(55°)=

=11,56∙10-6 N/A2=

=11,56 μT

y=B1=

=11,56 μT

Därefter beräknade jag Cos(55)=11,56∙10^-6/Bres Vilket efter härledning blev

Bres=11,56∙10^-6/cos(55°)=

=20,15 μT

Stämmer mina beräkningar?
