Jordmagnetiskt fält kompassnål

Vi letar efter lägen där de magnetiska fältlinjerna pekar mot norr och ledarens fältstyrka är högre än jordens. (Det är inte bara en punkt.)

Dessa lägen ligger öster om ledaren. (Enligt högerhandsregeln, aka tumregeln ska pilen B på din ritning peka åt vänster, och inte åt höger.)

Jag förstår inte hur 45^o vinkeln kommer in i bilden.

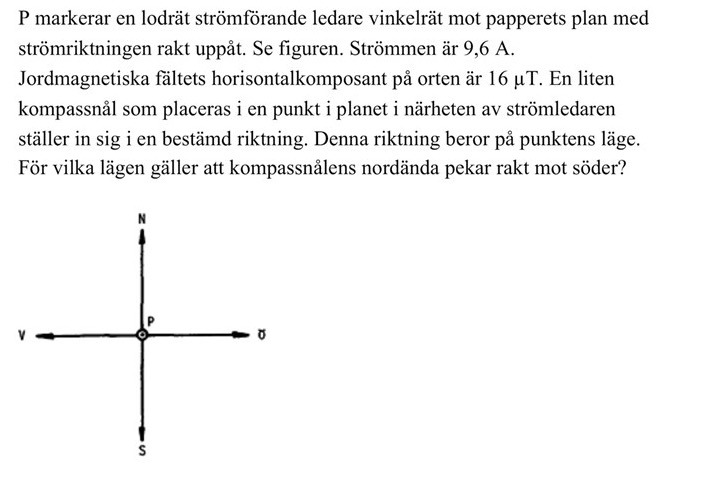

Jag tänkte att då det står "För vilka lägen gäller att kompassnålens nordända pekar rakt mot söder?" Då tänkte jag att fältets vertikala komposant är riktat ner mot söder och bildar då en rät vinkel med den horisontella komposanten. Då ställer kompassen sig i den resulterande riktningen vilket blir 45 grader?

(:

Jag förstår inte hur du kom fram till det som du skrev. Varför ska fältlinjerna peka mot norr? Ja förstår att B ska vara åt vänster eftersom tummen pekar ut ur bilden och då blir fingrarna åt vänster.

Oj, jag hade fel!
Du har rätt: fältlinjerna ska peka mot söder. Då pekar kompassnålens nordända mot söder.

Jag förstår att kompassnålen ligger horisontellt, så vi behöver bara ta hänsyn till den horisontella komposanten. Ledarens fält är horisontellt, har ingen vertikal komposant.


Jag förstår inte hur du vet det? Varför har den bara en horisontell komposant (det är den man ska använda, den som är given för att komma fram till rätt avstånd), men varför blir det då relevant att den vänder sig mot söder, vad ska man göra med den informationen isåfall?

Både den horisontella och vertikala kan ju vara vinkelräta till strömmen. Generellt när det gäller sådanahär uppgifter förstår jag inte vilken komposant man ska använda, finns det något bra tips?

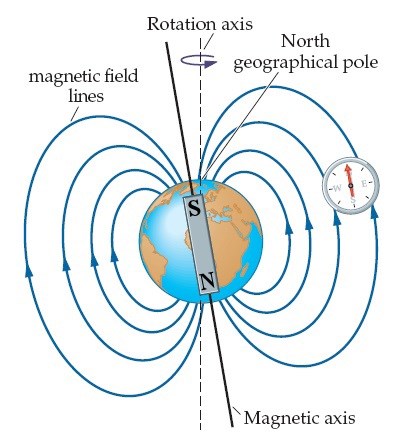

Du har två vektorer som ska summeras: jordens fält (eller bara den horisontella komposanten av jordens fält) och ledarens fält. Jordens fält pekar mot norr och det resulterande fältet ska peka mot söder. Detta innebär att ledarens fält måste peka mot söder.

Eftersom strömmen är vertikal, kan en vertikal vektor inte vara vinkelrät till strömmen.

Men strömmen är ju riktad upp från pappret? Då kan väll magnetfältet likväl vara riktad vertikalt eller neråt till söder?

Pappret ligger horisontellt.
