18 svar
571 visningar
melinasde 236 – Fd. Medlem
Postad: 4 jul 2020 20:47

Jordmagnetiska fältet

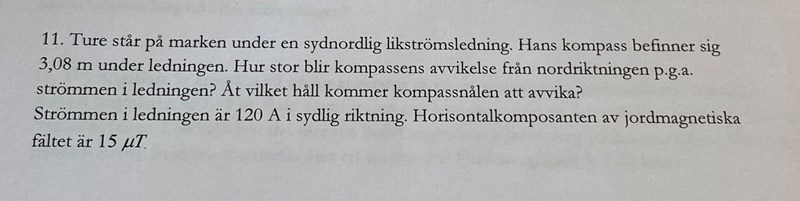

Hej, har fastnat på denna uppgift. Jättesnällt om nån skulle kunna förklara för vet inte hur jag ska rita upp alla komposanter, vet formlerna jag ska använda och trigonometrin men sen tar det stopp...

JohanF Online 5412 – Moderator
Postad: 4 jul 2020 21:02 Redigerad: 4 jul 2020 21:02

Räkna upp vilka olika komposanter som finns. Vilka har du?

så kan vi sedan försöka lista ut hur figuren ska se ut.

melinasde 236 – Fd. Medlem
Postad: 4 jul 2020 21:04
JohanF skrev:

Räkna upp vilka olika komposanter som finns. Vilka har du?

så kan vi sedan försöka lista ut hur figuren ska se ut.

ja vi har Bjh, Bjv och sen jordmagnetiska fältet som går diagonalt gentemot dessa. men jag förstår inte hur strömriktningen påverkar och hur man ritar sen,



och vi har ju också ett magnetfält från staven?

JohanF Online 5412 – Moderator
Postad: 4 jul 2020 21:06
melinasde skrev:
JohanF skrev:

Räkna upp vilka olika komposanter som finns. Vilka har du?

så kan vi sedan försöka lista ut hur figuren ska se ut.

ja vi har Bjh, Bjv och sen jordmagnetiska fältet som går diagonalt gentemot dessa. men jag förstår inte hur strömriktningen påverkar och hur man ritar sen,



och vi har ju också ett magnetfält från staven?

Vilken stav menar du?

melinasde 236 – Fd. Medlem
Postad: 4 jul 2020 21:07
JohanF skrev:
melinasde skrev:
JohanF skrev:

Räkna upp vilka olika komposanter som finns. Vilka har du?

så kan vi sedan försöka lista ut hur figuren ska se ut.

ja vi har Bjh, Bjv och sen jordmagnetiska fältet som går diagonalt gentemot dessa. men jag förstår inte hur strömriktningen påverkar och hur man ritar sen,



och vi har ju också ett magnetfält från staven?

Vilken stav menar du?

menar kompassen!!

JohanF Online 5412 – Moderator
Postad: 4 jul 2020 21:16 Redigerad: 4 jul 2020 21:16
melinasde skrev:
JohanF skrev:
melinasde skrev:
JohanF skrev:

Räkna upp vilka olika komposanter som finns. Vilka har du?

så kan vi sedan försöka lista ut hur figuren ska se ut.

ja vi har Bjh, Bjv och sen jordmagnetiska fältet som går diagonalt gentemot dessa. men jag förstår inte hur strömriktningen påverkar och hur man ritar sen,



och vi har ju också ett magnetfält från staven?

Vilken stav menar du?

menar kompassen!!

OK. Du menar kompassnålen. Ja, den har iofs ett eget magnetfält om det är en magnetkompass. Men uppgiften är att beräkna kompassens avvikelse, och kompassen får ju inte påverka sig själv, då vore det en dålig kompass. Vi behöver alltså bara ta hänsyn till de yttre magnetfältskomposanter som påverkar kompassen.

Vad är kompassens uppgift?



JohanF Online 5412 – Moderator
Postad: 4 jul 2020 21:26
JohanF skrev:
melinasde skrev:
JohanF skrev:
melinasde skrev:
JohanF skrev:

Räkna upp vilka olika komposanter som finns. Vilka har du?

så kan vi sedan försöka lista ut hur figuren ska se ut.

ja vi har Bjh, Bjv och sen jordmagnetiska fältet som går diagonalt gentemot dessa. men jag förstår inte hur strömriktningen påverkar och hur man ritar sen,



och vi har ju också ett magnetfält från staven?

Vilken stav menar du?

menar kompassen!!

OK. Du menar kompassnålen. Ja, den har iofs ett eget magnetfält om det är en magnetkompass. Men uppgiften är att beräkna kompassens avvikelse, och kompassen får ju inte påverka sig själv, då vore det en dålig kompass. Vi behöver alltså bara ta hänsyn till de yttre magnetfältskomposanter som påverkar kompassen.

Vad är kompassens uppgift?





Det var kanske en för generell fråga. Kompassens uppgift är att ställa in sin riktning efter  Bjh, eller hur?

Om du återigen tittar på de komposanter du räknade upp, vilken av dem skulle kunna få kompassen att ställa sig i en avvikande riktning?

JohanF Online 5412 – Moderator
Postad: 4 jul 2020 21:36
JohanF skrev:
JohanF skrev:
melinasde skrev:
JohanF skrev:
melinasde skrev:
JohanF skrev:

Räkna upp vilka olika komposanter som finns. Vilka har du?

så kan vi sedan försöka lista ut hur figuren ska se ut.

ja vi har Bjh, Bjv och sen jordmagnetiska fältet som går diagonalt gentemot dessa. men jag förstår inte hur strömriktningen påverkar och hur man ritar sen,



och vi har ju också ett magnetfält från staven?

Vilken stav menar du?

menar kompassen!!

OK. Du menar kompassnålen. Ja, den har iofs ett eget magnetfält om det är en magnetkompass. Men uppgiften är att beräkna kompassens avvikelse, och kompassen får ju inte påverka sig själv, då vore det en dålig kompass. Vi behöver alltså bara ta hänsyn till de yttre magnetfältskomposanter som påverkar kompassen.

Vad är kompassens uppgift?





Det var kanske en för generell fråga. Kompassens uppgift är att ställa in sin riktning efter  Bjh, eller hur?

Om du återigen tittar på de komposanter du räknade upp, vilken av dem skulle kunna få kompassen att ställa sig i en avvikande riktning?

När du räknade upp dina komposanter så tror jag att du skrev fel, eller också blandar du ihop saker. Det jordmagnetiska fältet BESTÅR av Bjh och Bjv.

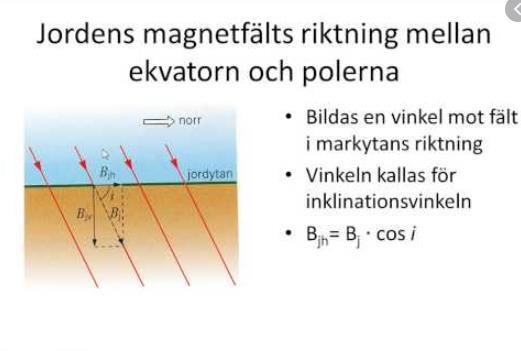

Och det är den horisontella komposanten av jordmagnetiska fältet (dvs Bjh), dvs den del av fältet som pekar mot norr, som en kompass normalt ställer in sig efter.

Är du med på det?

melinasde 236 – Fd. Medlem
Postad: 4 jul 2020 21:38
JohanF skrev:
JohanF skrev:
JohanF skrev:
melinasde skrev:
JohanF skrev:
melinasde skrev:
JohanF skrev:

Räkna upp vilka olika komposanter som finns. Vilka har du?

så kan vi sedan försöka lista ut hur figuren ska se ut.

ja vi har Bjh, Bjv och sen jordmagnetiska fältet som går diagonalt gentemot dessa. men jag förstår inte hur strömriktningen påverkar och hur man ritar sen,



och vi har ju också ett magnetfält från staven?

Vilken stav menar du?

menar kompassen!!

OK. Du menar kompassnålen. Ja, den har iofs ett eget magnetfält om det är en magnetkompass. Men uppgiften är att beräkna kompassens avvikelse, och kompassen får ju inte påverka sig själv, då vore det en dålig kompass. Vi behöver alltså bara ta hänsyn till de yttre magnetfältskomposanter som påverkar kompassen.

Vad är kompassens uppgift?





Det var kanske en för generell fråga. Kompassens uppgift är att ställa in sin riktning efter  Bjh, eller hur?

Om du återigen tittar på de komposanter du räknade upp, vilken av dem skulle kunna få kompassen att ställa sig i en avvikande riktning?

När du räknade upp dina komposanter så tror jag att du skrev fel, eller också blandar du ihop saker. Det jordmagnetiska fältet BESTÅR av Bjh och Bjv.

Och det är den horisontella komposanten av jordmagnetiska fältet (dvs Bjh), dvs den del av fältet som pekar mot norr, som en kompass normalt ställer in sig efter.

Är du med på det?

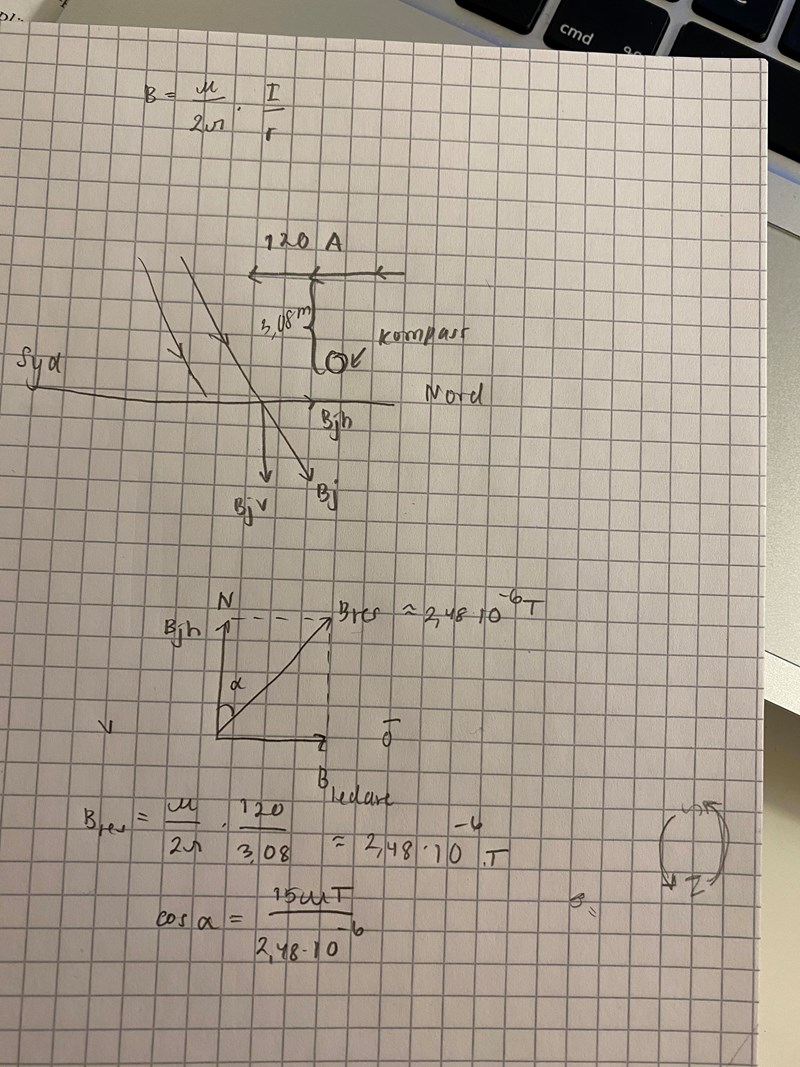

Ja, jag har ritat och försökt lösa ut men får det till error på räknaren

JohanF Online 5412 – Moderator
Postad: 4 jul 2020 21:42
melinasde skrev:
JohanF skrev:
JohanF skrev:
JohanF skrev:
melinasde skrev:
JohanF skrev:
melinasde skrev:
JohanF skrev:

Räkna upp vilka olika komposanter som finns. Vilka har du?

så kan vi sedan försöka lista ut hur figuren ska se ut.

ja vi har Bjh, Bjv och sen jordmagnetiska fältet som går diagonalt gentemot dessa. men jag förstår inte hur strömriktningen påverkar och hur man ritar sen,



och vi har ju också ett magnetfält från staven?

Vilken stav menar du?

menar kompassen!!

OK. Du menar kompassnålen. Ja, den har iofs ett eget magnetfält om det är en magnetkompass. Men uppgiften är att beräkna kompassens avvikelse, och kompassen får ju inte påverka sig själv, då vore det en dålig kompass. Vi behöver alltså bara ta hänsyn till de yttre magnetfältskomposanter som påverkar kompassen.

Vad är kompassens uppgift?





Det var kanske en för generell fråga. Kompassens uppgift är att ställa in sin riktning efter  Bjh, eller hur?

Om du återigen tittar på de komposanter du räknade upp, vilken av dem skulle kunna få kompassen att ställa sig i en avvikande riktning?

När du räknade upp dina komposanter så tror jag att du skrev fel, eller också blandar du ihop saker. Det jordmagnetiska fältet BESTÅR av Bjh och Bjv.

Och det är den horisontella komposanten av jordmagnetiska fältet (dvs Bjh), dvs den del av fältet som pekar mot norr, som en kompass normalt ställer in sig efter.

Är du med på det?

Ja, jag har ritat och försökt lösa ut men får det till error på räknaren

Du har ju nästan kommit imål!

Du har använt fel trigonometrisk funktion, titta en gång till i din triangel.

melinasde 236 – Fd. Medlem
Postad: 4 jul 2020 21:44
JohanF skrev:
melinasde skrev:
JohanF skrev:
JohanF skrev:
JohanF skrev:
melinasde skrev:
JohanF skrev:
melinasde skrev:
JohanF skrev:

Räkna upp vilka olika komposanter som finns. Vilka har du?

så kan vi sedan försöka lista ut hur figuren ska se ut.

ja vi har Bjh, Bjv och sen jordmagnetiska fältet som går diagonalt gentemot dessa. men jag förstår inte hur strömriktningen påverkar och hur man ritar sen,



och vi har ju också ett magnetfält från staven?

Vilken stav menar du?

menar kompassen!!

OK. Du menar kompassnålen. Ja, den har iofs ett eget magnetfält om det är en magnetkompass. Men uppgiften är att beräkna kompassens avvikelse, och kompassen får ju inte påverka sig själv, då vore det en dålig kompass. Vi behöver alltså bara ta hänsyn till de yttre magnetfältskomposanter som påverkar kompassen.

Vad är kompassens uppgift?





Det var kanske en för generell fråga. Kompassens uppgift är att ställa in sin riktning efter  Bjh, eller hur?

Om du återigen tittar på de komposanter du räknade upp, vilken av dem skulle kunna få kompassen att ställa sig i en avvikande riktning?

När du räknade upp dina komposanter så tror jag att du skrev fel, eller också blandar du ihop saker. Det jordmagnetiska fältet BESTÅR av Bjh och Bjv.

Och det är den horisontella komposanten av jordmagnetiska fältet (dvs Bjh), dvs den del av fältet som pekar mot norr, som en kompass normalt ställer in sig efter.

Är du med på det?

Ja, jag har ritat och försökt lösa ut men får det till error på räknaren

Du har ju nästan kommit imål!

Du har använt fel trigonometrisk funktion, titta en gång till i din triangel.

ser inte felet haha, det ska ju vara cos ?

JohanF Online 5412 – Moderator
Postad: 4 jul 2020 21:47
melinasde skrev:
JohanF skrev:
melinasde skrev:
JohanF skrev:
JohanF skrev:
JohanF skrev:
melinasde skrev:
JohanF skrev:
melinasde skrev:
JohanF skrev:

Räkna upp vilka olika komposanter som finns. Vilka har du?

så kan vi sedan försöka lista ut hur figuren ska se ut.

ja vi har Bjh, Bjv och sen jordmagnetiska fältet som går diagonalt gentemot dessa. men jag förstår inte hur strömriktningen påverkar och hur man ritar sen,



och vi har ju också ett magnetfält från staven?

Vilken stav menar du?

menar kompassen!!

OK. Du menar kompassnålen. Ja, den har iofs ett eget magnetfält om det är en magnetkompass. Men uppgiften är att beräkna kompassens avvikelse, och kompassen får ju inte påverka sig själv, då vore det en dålig kompass. Vi behöver alltså bara ta hänsyn till de yttre magnetfältskomposanter som påverkar kompassen.

Vad är kompassens uppgift?





Det var kanske en för generell fråga. Kompassens uppgift är att ställa in sin riktning efter  Bjh, eller hur?

Om du återigen tittar på de komposanter du räknade upp, vilken av dem skulle kunna få kompassen att ställa sig i en avvikande riktning?

När du räknade upp dina komposanter så tror jag att du skrev fel, eller också blandar du ihop saker. Det jordmagnetiska fältet BESTÅR av Bjh och Bjv.

Och det är den horisontella komposanten av jordmagnetiska fältet (dvs Bjh), dvs den del av fältet som pekar mot norr, som en kompass normalt ställer in sig efter.

Är du med på det?

Ja, jag har ritat och försökt lösa ut men får det till error på räknaren

Du har ju nästan kommit imål!

Du har använt fel trigonometrisk funktion, titta en gång till i din triangel.

ser inte felet haha, det ska ju vara cos ?

Men det är väl Bledaresom är 2.5uT?

Jroth 1191 – Fd. Medlem
Postad: 4 jul 2020 21:52

Bledare7.8μTB_{ledare}\approx7.8\mathrm{\mu T}

melinasde 236 – Fd. Medlem
Postad: 4 jul 2020 21:55
Jroth skrev:

Bledare7.8μTB_{ledare}\approx7.8\mathrm{\mu T}

jo! missade pi där, tack! och tack Johan det ska ju vara tangens. kan någon bara bekräfta vinkeln? får att den avviker österut med ca 27 grader... ? från nordriktningen

JohanF Online 5412 – Moderator
Postad: 4 jul 2020 22:02
melinasde skrev:
Jroth skrev:

Bledare7.8μTB_{ledare}\approx7.8\mathrm{\mu T}

jo! missade pi där, tack! och tack Johan det ska ju vara tangens. kan någon bara bekräfta vinkeln? får att den avviker österut med ca 27 grader... ? från nordriktningen

Jo jag såg att du hade glömt något när du räknade ut Bledare, också. Men det är ju rättat nu.

JohanF Online 5412 – Moderator
Postad: 4 jul 2020 22:34

Jag tycker ditt svar ser bra ut.

plusminus 618
Postad: 29 mar 18:08

Hur blir riktningen att den avviker österrut?

plusminus 618
Postad: 29 mar 18:11

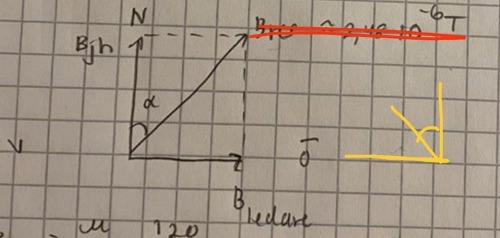

Jag ritade som det gula, därmed västerut. Varför är det fel?

Västerut är korrekt. Trådstartaren har ritat fel i inlägg #9. TS ritade en strömriktning nord till syd istället för det korrekta syd till nord.
