Jordmagnetiska fältet

Hej!

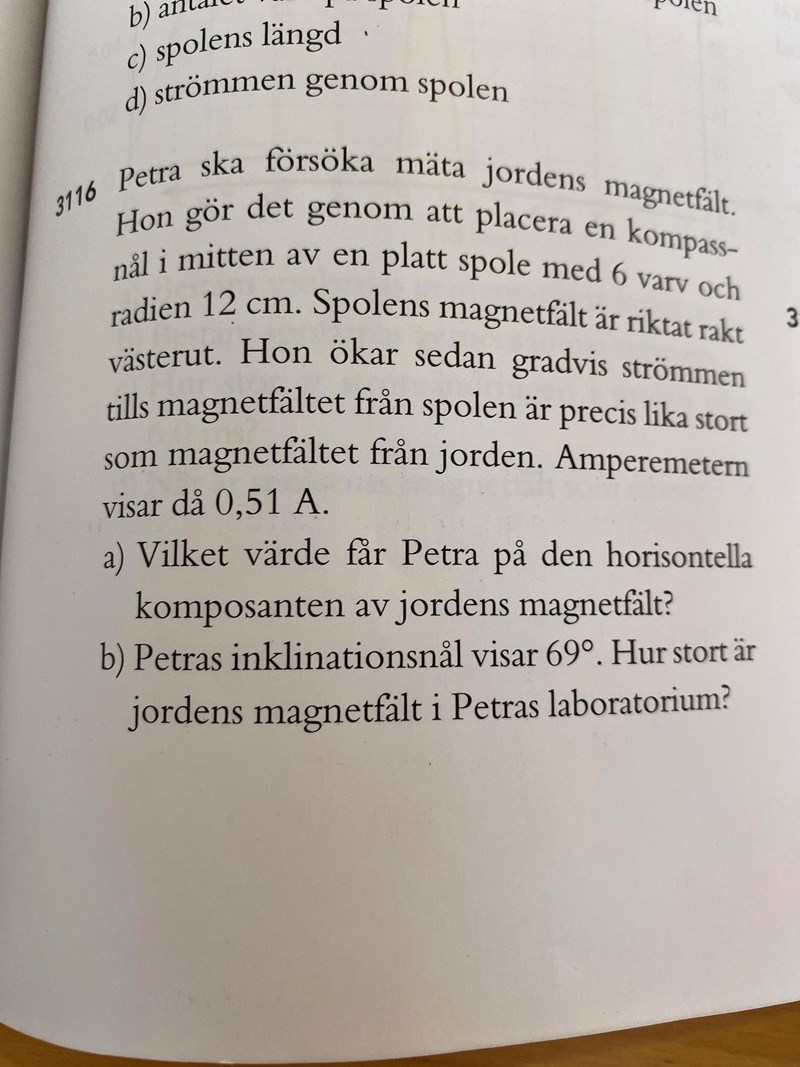

Jag har fastnat på a-uppgiften nedan.

Själva uträkningen i sig är inte alls svår - jag bara sätter in alla värden i formeln för magnetisk flödestäthet hos en platt spole och får att B = 16 mikroTesla

Men sedan ska man förstå att detta fält är lika stort som jordmagnetiska fältets horisontalkomposant - hur då? Jag försöker föreställa mig en bild i huvudet men lyckas verkligen inte.

tack på förhand!

Affe Jkpg 6630
Postad: 21 feb 2020 15:16

Har du ritat?

PATENTERAMERA 5984
Postad: 21 feb 2020 20:19

Affe Jkpg 6630
Postad: 21 feb 2020 22:51 Redigerad: 21 feb 2020 23:03

Varför ritar du 69 graders vinkel.
Du ska väl lösa uppgift a) först?

Affe Jkpg 6630
Postad: 21 feb 2020 23:03 Redigerad: 21 feb 2020 23:12

a) Jag fattar uppgiften som att fältet från spolen ska vara lika stort, men vinkelrätt mot det jordmagnetiska fältets komposant som är parallell med jordytan (syd-nord-riktning). Rita detta!

SaintVenant 3935
Postad: 21 feb 2020 23:10

Hur tror du Petra listade ut att spolens magnetfält var lika stor som jordens vid 0.51 A?

Ledtråd: Tänk på var kompassnålen pekar.

Axelz 118 – Fd. Medlem
Postad: 22 feb 2020 10:11
Affe Jkpg skrev:

Har du ritat?

Ja, här är mitt försök. Jag vet att att spolens magnetfält är riktat rakt väster ut, medan jordmagnetiskafältets horisontalkomposant är riktad mot norr. Jag ANTAR att det är när kompassnålen pekar i dessa magnetsfälts resultant som de är lika stora - men vad säger egentligen att de två komposanterna behöver va lika stora? Förstår alltså fortfarande inte...

Affe Jkpg 6630
Postad: 22 feb 2020 11:53

Bra figur!

...men vad säger egentligen att de två komposanterna behöver va lika stora?

Det står i uppgiften:

Du är "på rätt väg"

Axelz 118 – Fd. Medlem
Postad: 22 feb 2020 12:54 Redigerad: 22 feb 2020 12:55
Affe Jkpg skrev:

Bra figur!

...men vad säger egentligen att de två komposanterna behöver va lika stora?

Det står i uppgiften:

Du är "på rätt väg"

Så när man skriver ”precis lika stort som magnetfältet från jorden” så menar man alltså det jordmagnetiskafältets horisontalkomposant snarare än det ”riktiga” magnetfältet från jorden?

Tack för du tar dig tiden att hjälpa mig..! Uppskattas verkligen.

Affe Jkpg 6630
Postad: 22 feb 2020 13:27

,,,så menar man alltså det jordmagnetiska fältets horisontalkomposant snarare än det ”riktiga” magnetfältet från jorden?

a) Precis, eftersom magnetfältets riktning från spolen är...

Axelz 118 – Fd. Medlem
Postad: 22 feb 2020 16:49
Affe Jkpg skrev:

,,,så menar man alltså det jordmagnetiska fältets horisontalkomposant snarare än det ”riktiga” magnetfältet från jorden?

a) Precis, eftersom magnetfältets riktning från spolen är...

...vinkelrätt mot jordmagnetiska fältets riktning?

Affe Jkpg 6630
Postad: 22 feb 2020 18:23 Redigerad: 22 feb 2020 18:25

...vinkelrätt mot jordmagnetiska fältets riktning?

Läs uppgiften a)

...vinkelrät mot den horisontella komposanten av jordens magnetfält.
Du har redan ritat spole med fältriktningar korrekt.

Axelz 118 – Fd. Medlem
Postad: 23 feb 2020 15:59
Affe Jkpg skrev:

...vinkelrätt mot jordmagnetiska fältets riktning?

Läs uppgiften a)

...vinkelrät mot den horisontella komposanten av jordens magnetfält.
Du har redan ritat spole med fältriktningar korrekt.

Lyckades lösa uppgiften nu - tack för hjälpen! :-)
