Jämvikt med dynamometer

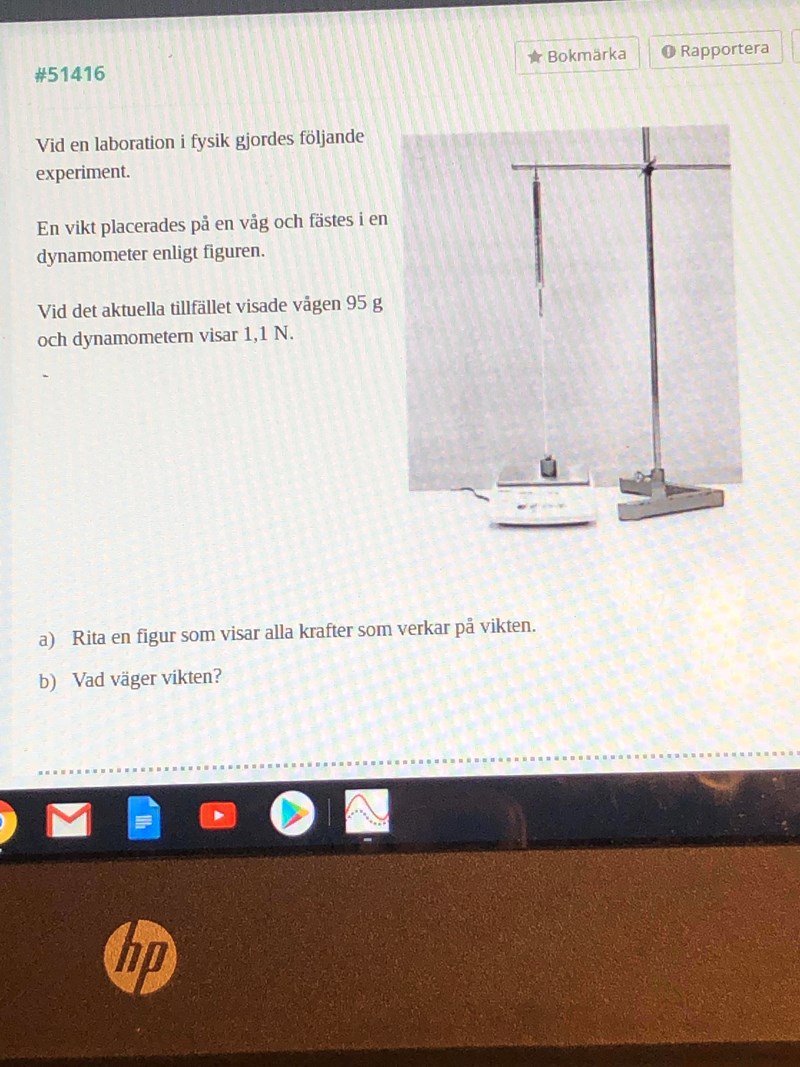

Hur ska man rita? Hur Blir krafterna som bilden överst visar?
offan123 skrev:

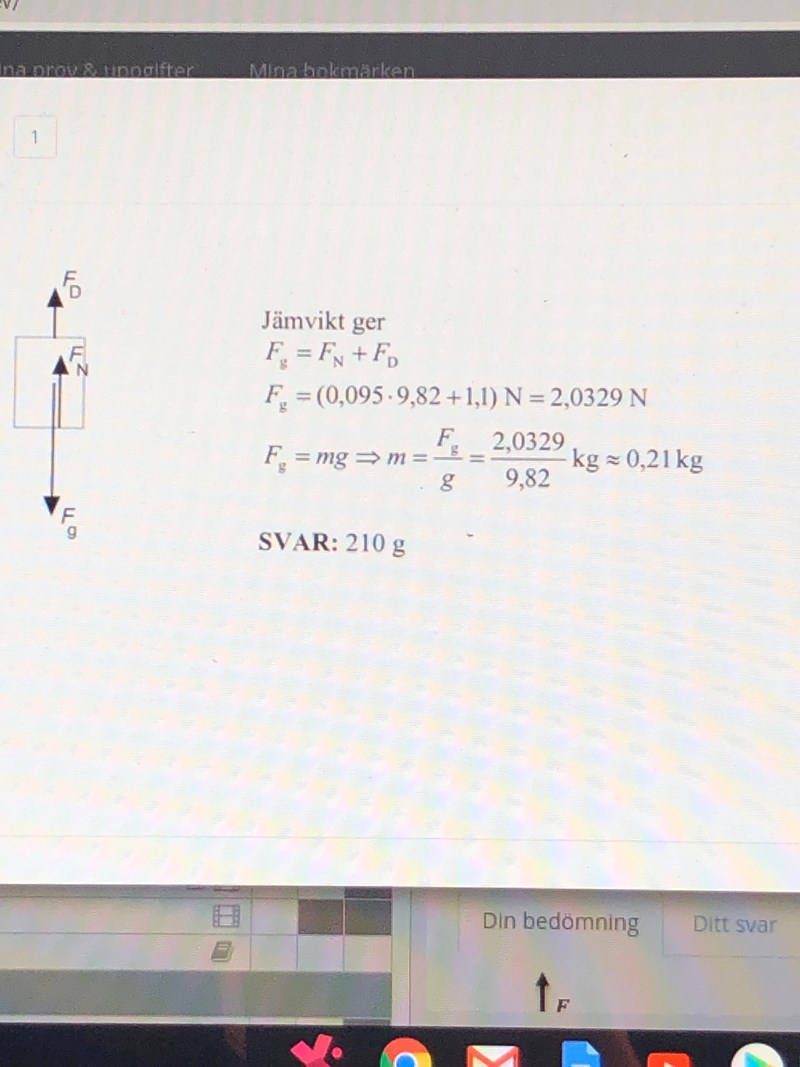

Krafterna i översta bilden är:
Fg är tyngdkraften F=mg kort och gott
Fn är normalkraften från vågen (tar inte helt ut Fg)
Fd är fjäderkraften från dynamometern som drar i vikten uppåt (spänd fjäder)
För att räkna ut viktens massa så får du lägga ihop vad vågen(omgjort till Newton) visar med hur många Newton som dynamometern drar i vikten med
Av den informationen som står i texten, hur vet man vart allt ska gå någonstans (dvs vart kraften ska sitta)?
offan123 skrev:Av den informationen som står i texten, hur vet man vart allt ska gå någonstans (dvs vart kraften ska sitta)?
Fg ritas från tyngdpunkten av vikten och Fn ritas från kontaktytan med vågen. Dessa är alltid på det viset. Fd från dynamometern ser vi i bilden att den är fäst i toppen av vikten, därför så ritas den från toppen och är riktad uppåt eftersom dynamometern försöker lyfta vikten
