6 svar
118 visningar
Maria123 297
Postad: 13 feb 2024 01:56

Jämvikt

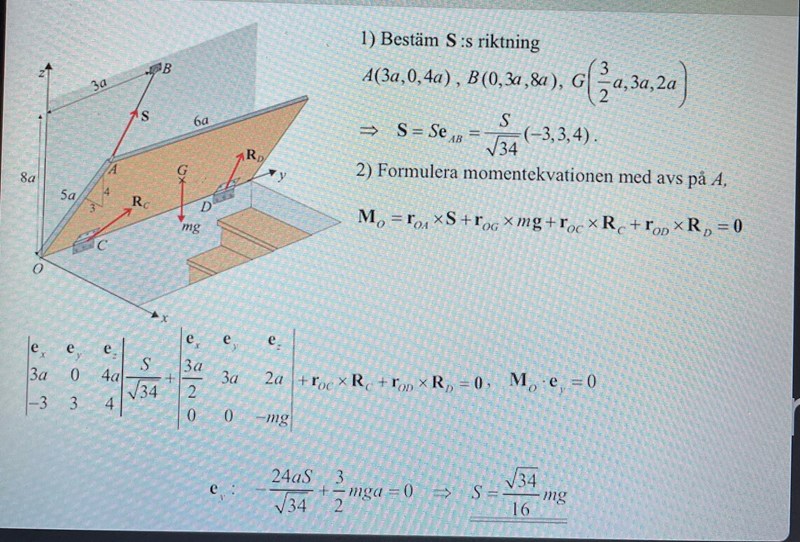

Hej, jag har försökt lösa denna uppgift, men får fel svar i slutet. Precis som facit har jag kommit fram till spännkraftens vektor form. Därefter ställer jag upp momentekvationen för jämvikt men förstår inte vart Rc och Rd kommer ifrån. Jag antar att dessa är reaktinskrafter för de glatta leden i A och C. Men vad hände med de horisontella komponenterna av reaktionskrafterna?



Och vad gäller momentekvationen för jämvikt (som finns i slutet av facitet) så är det bara i y-leden ekvationen stämmer. I x- och z leden stämmer inte ekvationen. Varför är det så?



PATENTERAMERA 6329
Postad: 13 feb 2024 09:12

Reaktionskrafterna ger inget moment i y-riktningen - eftersom deras ortsvektorer är i y-riktningen. Så vi slipper således tänka på reaktionskrafterna om vi betraktar endast momentets y-komponent. Detta utnyttjas av facit.

Maria123 297
Postad: 13 feb 2024 10:05

Varför ger reaktionskrafterna inget moment i y-riktningen? De är ju vertikala mot y-axeln och inte horisontella.

Smaragdalena 80504 – Avstängd
Postad: 13 feb 2024 10:10

Det som spelar roll är att de är vinkelräta.

PATENTERAMERA 6329
Postad: 13 feb 2024 10:38

Tex rOC är parallell med y-axeln. Det betyder att rOCxFC är vinkelrät mot y-axeln, dvs ingen komponent i y-riktningen.

Maria123 297
Postad: 13 feb 2024 14:17 Redigerad: 13 feb 2024 14:18
Visa spoiler

Skriv ditt dolda innehåll här

Varför har den ingen komponent i y-riktningen bara för att den är vinkelrät mot y-riktningen? Jag förstår inte.

PATENTERAMERA 6329
Postad: 13 feb 2024 15:23

En vektor v är ortogonal (vinkelrät) mot ey om och endast om vey = 0. Eller hur?

Detta är ekvivalent med att vektorns y-komponent är noll.

Bevis.

v kan utvecklas med basvektorer.

v = vxex + vyey + vzez.

vey = vxexey + vyeyey + vzezey=

0 + vy + 0 = vy.

Så vey = 0 om och endast om vy = 0.

QED
