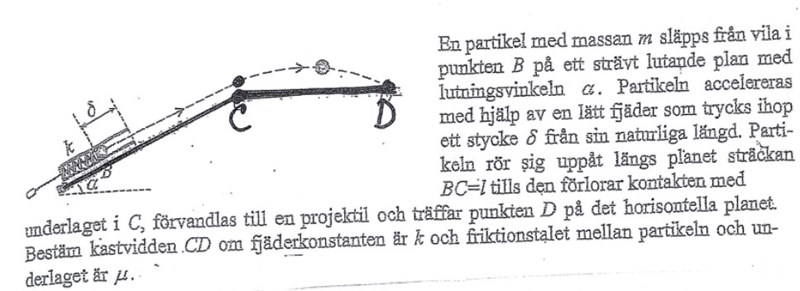

Jag förstår inte hur jag ska rita ut krafterna och hur jag ska ta mig till sen för att komma vidare

Om du på något vis kan räkna ut hastigheten partikeln har vid C är det enkelt att bestämma kastvidden CD.

För att bestämma hastigheten vid C kan du använda ett energiresonemang.

Hur stor är friktionskraften $F_f$? Hur stort arbete utför friktionskraften då kulan färdas från B till C?

Hur mycket energi finns lagrad i fjädern från början?

Vad är kulans totala mekaniska energi vid C (lägesenergi + rörelseenergi)?

Vad blir hastigheten?

Hur bestämmer man kastvidden på CD

Man bortser från luftmotståndet. Du kan använda formlerna för en kastbana

$s_x=v_{0x}t$

$s_y=v_{0y}t-gt^2/2$

Vid nedslaget är $s_y=0$ och $s_x$ är kastvidden CD.

Du kan också använda ett färdigt uttryck för kastbanans längd

$CD=v_0^2\frac{\sin(2\beta)}{g}$

Där utgångsfarten är $v_0$ och utgångsvinkeln är $\beta$

Här är en enkel repetition av kaströrelse som jag lyckades googla fram: kaströrelse

är v0x = v0y

Nej, $v_0$ är farten när kastparabeln påbörjas vid C, $v_x$ är den momentana hastigheten i $x$-led och $v_{0x}$ är utgångshastigheten i $x$-led.

$v_{0x}=v_0\cos(\beta)$

$v_{0y}=v_0\sin(\beta)$

Och så uttrycken för den momentana hastigheten

$v_x=v_{0x}$

$v_y=v_{0y}-gt$
