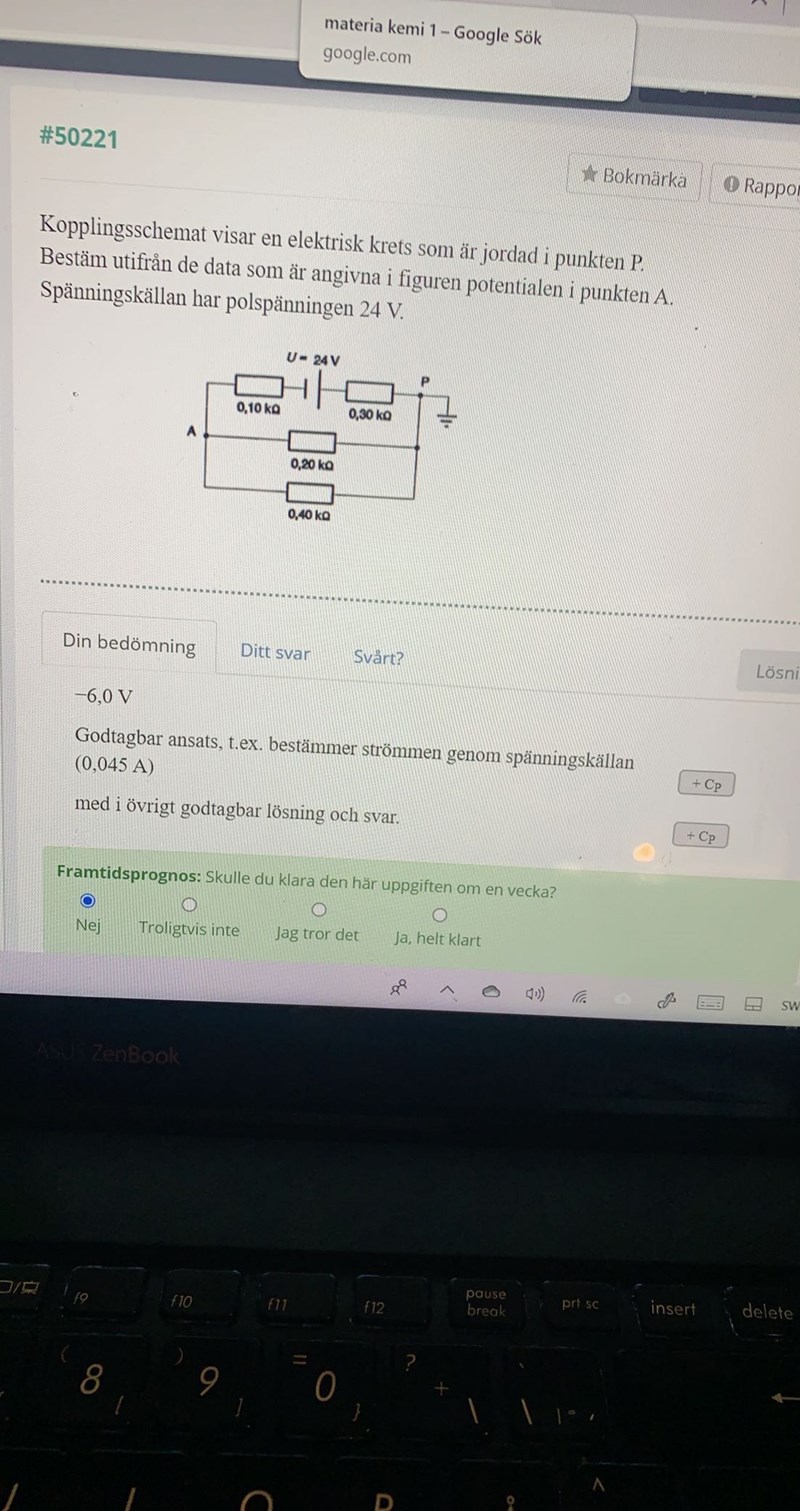

Jag blir irriterad .. potential

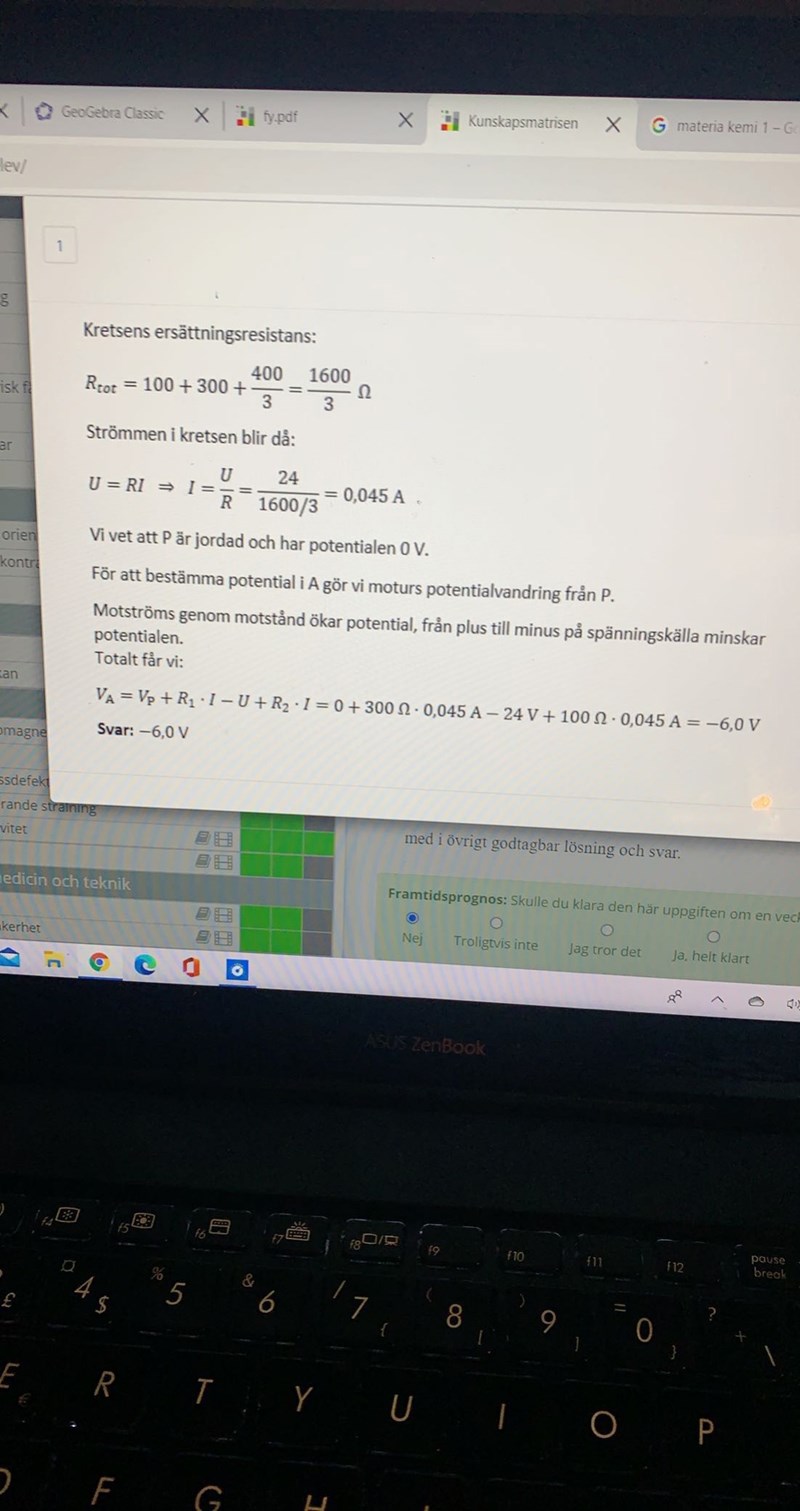

Jo, visst har punkten P potentialen 0, det har de räknat med i lösningen

Jag tänkte ba 0,045 * 200

0,045 är tydligen strömmen i kretsen, men vad är 200?

Resistansten  är 0,2 kohm

Ifall jag går från p som är 0 och sedan mot motståndet 200 ohm bordet det inte blir 0,045*200?

Vilken resistans är det som är 200 ohm? Menar du resistorn i mitten? Det skulle gå, men då behöver du räkna ut strömmen genom detta motstånd, den är inte 0,045 A.

Smaragdalena skrev:

Vilken resistans är det som är 200 ohm? Menar du resistorn i mitten? Det skulle gå, men då behöver du räkna ut strömmen genom detta motstånd, den är inte 0,045 A.

Juste. Men blir det då 24/200 = 0,12

Men om jag räknar spänningen blir ju det 24 för jag kommer ju ta 0,12*200

Naturareelev skrev:

Smaragdalena skrev:

Vilken resistans är det som är 200 ohm? Menar du resistorn i mitten? Det skulle gå, men då behöver du räkna ut strömmen genom detta motstånd, den är inte 0,045 A.

Juste. Men blir det då 24/200 = 0,12

Men om jag räknar spänningen blir ju det 24 för jag kommer ju ta 0,12*200

Hur räknar du här? Jag resonerar att 2/3 av strömmen kommer att gå genom 200 $\Omega$ - resistorn, d v s strömmen genom den blir 0,030 A. Potentialändringen blir 0,030^.200 = 6 V.  Vi går med strömmen, d v s potentialen blir lägre,  så potentialen i punkt A kommer att bli -6,0 V.

Smaragdalena skrev:

Naturareelev skrev:

Visa föregående citat

Smaragdalena skrev:

Vilken resistans är det som är 200 ohm? Menar du resistorn i mitten? Det skulle gå, men då behöver du räkna ut strömmen genom detta motstånd, den är inte 0,045 A.

Juste. Men blir det då 24/200 = 0,12

Men om jag räknar spänningen blir ju det 24 för jag kommer ju ta 0,12*200

Hur räknar du här? Jag resonerar att 2/3 av strömmen kommer att gå genom 200 $\Omega$ - resistorn, d v s strömmen genom den blir 0,030 A. Potentialändringen blir 0,030^.200 = 6 V.  Vi går med strömmen, d v s potentialen blir lägre,  så potentialen i punkt A kommer att bli -6,0 V.

Jag räknade bara med 𝑈 = 𝑅I formeln. Men hur vet du att det är 2/3? Hur tänker du? :)

Spänningen över 400 $\Omega$-motståndet och 200 $\Omega$ är lika. Kommer du fram till 2/3 då?

Smaragdalena skrev:

Spänningen över 400 $\Omega$-motståndet och 200 $\Omega$ är lika. Kommer du fram till 2/3 då?

Nja inte riktigt, hur menar du?

Är du med på att de 0,045 A som går genom den översta grenen i kretsen delar upp sig, så att en del av strömmen går genom 200-resistorn och resten genom 400-resistorn?

Smaragdalena skrev:

Är du med på att de 0,045 A som går genom den översta grenen i kretsen delar upp sig, så att en del av strömmen går genom 200-resistorn och resten genom 400-resistorn?

Ja det är jag :) Jag tänkte att man kan ta U/R = I men det blir fel. Men fortsätt jag hänger med.

Är du med på att spänningen över 200-resistorn och över 400-resistorn är samma?

Smaragdalena skrev:

Är du med på att spänningen över 200-resistorn och över 400-resistorn är samma?

Ja det är jag

Kan du räkna ut hur stor den spänningen är?

Smaragdalena skrev:

Kan du räkna ut hur stor den spänningen är?

Tror jag gör helt fel men:

Jag räknade ut ersättningsresistansen, 133,33...*0.045 = 6V

Aha är det så man ska svara och sedan blir det -6V i och med att det är med ström?

Det är inte helt enkelt att hänga med på hur du  tänker, men det verkar som om du har kommit på det.

Fundera gärna på hur facit har kommit fram till den lösning som man har där.
