Installtionsteknik. (Värmeeffekt)

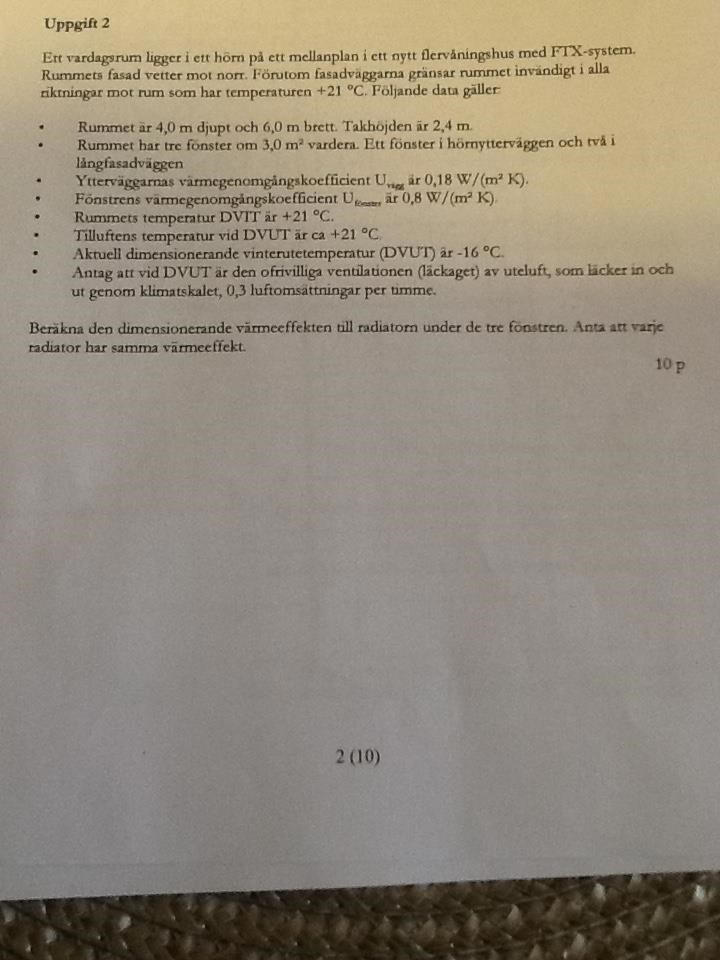

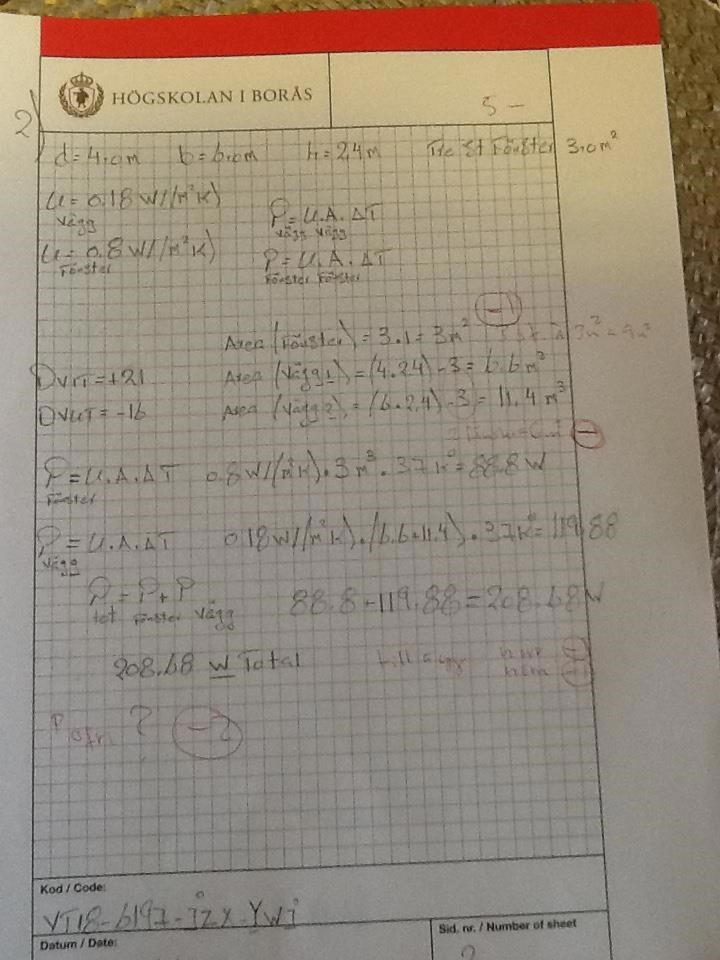

hej,som du ser här jag fick bara 5 poäng av 10 poäng.jag förstår inte vad han menar?som du ser under min lösning han skriver Tillägg norr -1 hörn -1 och vad menar han med P som är effekt ?-2

jag ser att jag har räknat fel Area(fönster)=det skall vara 3*3m^2=9m^2

Area (vägg 2)=( 6*2,4)-6=8,4 dvs 2 st fönster jag skrev fel 3st fönster. Tack tack

Ett extra minus (tycker jag) för att du inte har ritat (skissat) de två väggarna.
Om du hade ritat, hade du nog inte gjort så enkla fel :-(

$A r e a_{f ö n s t e r} = 3 * 3 = 9 m^{2} A r e a_{v ä g g} = ((6 + 4) * 2.4) - 9 = 15 m^{2}$

$P_{v ä g g} = 0.18 * 15 * 37 \approx 100 W P_{f ö n s t e r} = 0.8 * 9 * 37 \approx 266 W P_{l ä c k a g e} = 0.3 * 6 * 4 * 2.4 * . . . . * 37 = . . . P_{r a d i a t o r} = \frac{P_{v ä g g} + P_{f ö n s t e r} + P_{l ä c k a g e}}{3}$

Åsså har vi värmeinnehållet i luftläckaget.
Man får kanske nöja sig med en hyfsad approximation på $1 k J / (m^{3} K^{\circ})$
1Joule = 1Ws

Ja.det är sant Affe om jag hade skissat på ett papper i tentan så hade räknat rätt mått på fönster (Area) och vägg (area).

Det jag inte förstår du har räknat P(läckage)=0,3 är luftomsättningar *6 som är bredden * 4 som är djupet * 2,4 som är höjden.skall man fortsätta och multiplicera med 9 som är area (fönster) och multiplicera igen med 15 som är area (vägg) och * 37 K =

Tack så mycket

$6 * 4 * 2.4 = 57.6 m^{3}$ , kubikmeter luft i rummet.

Du ska (vid DVUT) beräkna effektbehovet ( $P_{l ä c k a g e}$ ) för att omsätta rummets luft 0.3 gånger per timme.

Förlåt jag fortfarande inte förstår.jag såg där uppe du räknade P(läckage) = 0,3*6*4*2,4*37C

men sen där nere räknade du 6*4*2,4=57,6m^3. Dvs brett*djup*höjd .jag menar skall man multiplicera 57,6 m^3 med 0,3*37 C=svaret blir P(läckage).

Tack

danielstrong skrev:
Förlåt jag fortfarande inte förstår.jag såg där uppe du räknade P(läckage) = 0,3*6*4*2,4*37C
men sen där nere räknade du 6*4*2,4=57,6m^3. Dvs brett*djup*höjd .jag menar skall man multiplicera 57,6 m^3 med 0,3*37 C=svaret blir P(läckage).
Tack

Jag har tidigare skrivit:

$P_{l ä c k a g e} = 0.3 * 6 * 4 * 2.4 * . . . . * 37 = . . .$

Vid punkterna (....) saknas info som du själv ska fundera på vilka siffror det kan vara.
Jag har gett dig ledtrådar:

Åsså har vi värmeinnehållet i luftläckaget.
Man får kanske nöja sig med en hyfsad approximation på $1 k J / (m^{3} K^{\circ})$
1Joule = 1Ws

553,08 kJ/min= 553,08%60= 9,218 kw

i det sammanhanget det blir 0,3%60= 0,005

så den siffran som skall stå där är 0,005

så p(effekt ) är 0,3* 6*4*2,4* 0,005*37=

Lite sortanalys:

$W = \frac{1}{h} * m^{3} * o k ä n d * K^{\circ}$

Nu ska vi försöka begripa vad "okänd" är i mitt föregående inlägg.

$1 k J / (m^{3} K^{\circ}) = 1000 W s / (m^{3} K^{\circ}) = \frac{1000}{3600} W h / (m^{3} K^{\circ})$

Affe Jkpg skrev:
Lite sortanalys:
$W = \frac{1}{h} * m^{3} * o k ä n d * K^{\circ}$

Uppdaterad sortanalys:
$W = \frac{1}{h} * m^{3} * \frac{W h}{m^{3} K^{\circ}} * K^{\circ}$

Då ser sortanalysen OK ut och vi ska fylla i siffror i beräkningen

Affe Jkpg skrev:
$P_{v ä g g} = 0.18 * 15 * 37 \approx 100 W P_{f ö n s t e r} = 0.8 * 9 * 37 \approx 266 W P_{l ä c k a g e} = 0.3 * 6 * 4 * 2.4 * . . . . * 37 = . . . P_{r a d i a t o r} = \frac{P_{v ä g g} + P_{f ö n s t e r} + P_{l ä c k a g e}}{3}$

$P_{l ä c k a g e} = 0.3 * 6 * 4 * 2.4 * \frac{1000}{3600} * 37 \approx 178 W$

Jag undrade just om det var lite väl "dragit" i det där rummet....ällä ä dä felräknat.

Affe Jkpg skrev:
Åsså har vi värmeinnehållet i luftläckaget.
Man får kanske nöja sig med en hyfsad approximation på $1 k J / (m^{3} K^{\circ})$
1Joule = 1Ws

Jag justerar denna uppgift lite.
$1 k J / (k g * K^{\circ})$

Sedan kan vi approximera till $1.2 k g / m^{3}$

Vi får då:

$\frac{1}{1.2} k J / (m^{3} K^{\circ})$

Affe Jkpg skrev:
Affe Jkpg skrev:
$P_{v ä g g} = 0.18 * 15 * 37 \approx 100 W P_{f ö n s t e r} = 0.8 * 9 * 37 \approx 266 W P_{l ä c k a g e} = 0.3 * 6 * 4 * 2.4 * . . . . * 37 = . . . P_{r a d i a t o r} = \frac{P_{v ä g g} + P_{f ö n s t e r} + P_{l ä c k a g e}}{3}$
$P_{l ä c k a g e} = 0.3 * 6 * 4 * 2.4 * \frac{1000}{3600} * 37 \approx 178 W$
Jag undrade just om det var lite väl "dragit" i det där rummet....ällä ä dä felräknat.

Justerar jag även denna till:
$P_{l ä c k a g e} = 0.3 * 6 * 4 * 2.4 * \frac{1000}{1.2 * 3600} * 37 \approx 148 W$

Tusen tack nu har jag egentligen fattat det.ha en solig dag affe🍹🍦☀️

Affe Jkpg skrev:
Affe Jkpg skrev:
Åsså har vi värmeinnehållet i luftläckaget.
Man får kanske nöja sig med en hyfsad approximation på $1 k J / (m^{3} K^{\circ})$
1Joule = 1Ws
Jag justerar denna uppgift lite.
$1 k J / (k g * K^{\circ})$
Sedan kan vi approximera till $1.2 k g / m^{3}$
Vi får då:
$\frac{1}{1.2} k J / (m^{3} K^{\circ})$

Vän av ordning: Vi mäter inte kelvin i grader ;)

Teraeagle skrev:
Affe Jkpg skrev:
Affe Jkpg skrev:
Åsså har vi värmeinnehållet i luftläckaget.
Man får kanske nöja sig med en hyfsad approximation på $1 k J / (m^{3} K^{\circ})$
1Joule = 1Ws
Jag justerar denna uppgift lite.
$1 k J / (k g * K^{\circ})$
Sedan kan vi approximera till $1.2 k g / m^{3}$
Vi får då:
$\frac{1}{1.2} k J / (m^{3} K^{\circ})$
Vän av ordning: Vi mäter inte kelvin i grader ;)

Just dä...tack för kommentaren Teraeagle...man lär sig nått mest varje dag :-)

Jag måste bara fråga för sist gången om vi skall räkna

P(effekt) läckage=0,3*6*4*2,4*1000%1,2*3600*37 K= 148 W

bara undrar varför står det med röd på svaren [Math processing [Error]?

Tack

danielstrong skrev:
Jag måste bara fråga för sist gången om vi skall räkna
P(effekt) läckage=0,3*6*4*2,4*1000%1,2*3600*37 K= 148 W
bara undrar varför står det med röd på svaren [Math processing [Error]?
Tack

[Math processing [Error]?
