Infallsvinkel, optisk fiber

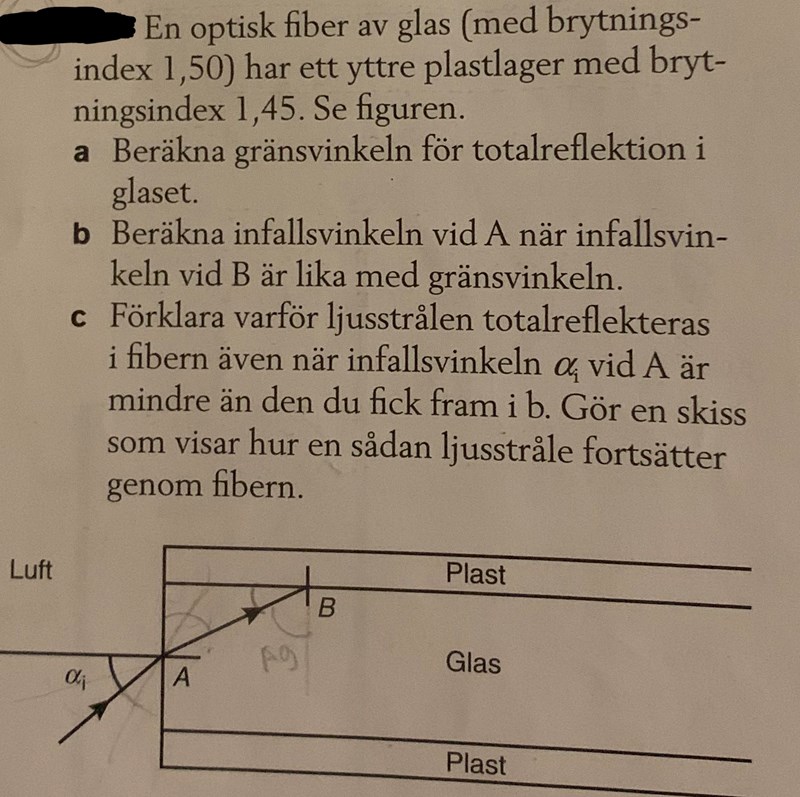

Förstår verkligen ingenting på uppgift b :(

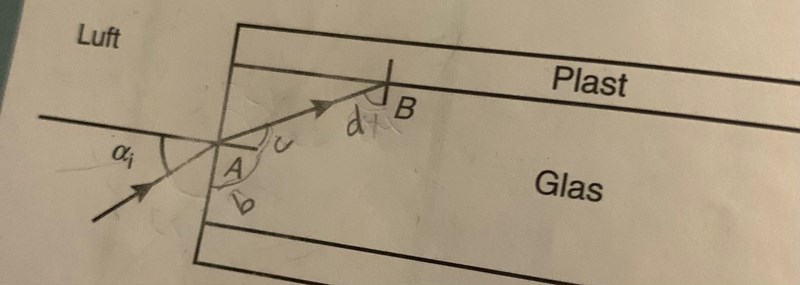

Inför beteckningar på alla vinklarna, så vi kan tala om dem.
Vad blev svaret på a?
På a fick jag 75,2*
Det verkar stämma. Så fråga b undrar vad är för att vinkel d ska bli 75,2 grader.
Det finns ett enkelt samband mellan d och c.
Är de lika stora?
Tänk dig att c är väldigt liten. Då blir d inte väldigt liten.
Man kan se sambandet direkt, med lite övning.
Inför lite fler vinklar: den ovanför d kan vi kalla e, och den ovanför c kan vi kalla f. Hoppas du ser vilka jag menar.
Vad är sambandet mellan d och e?
(Man kan göra på ett annat sätt också, nämligen att förlänga normalerna vid A och B tills de möts i en rät vinkel. Det kanske är enklare.)
Om d är liten blir e större, antar jag.
vad menas med infallsvinkeln vid A? Vilken vinkel menar de?
Infallsvinkeln vid A är vinkeln . Infallsvinkeln vid B är vinkeln d i din figur.
Om du gör som Laguna sa och förlänger normalerna vid A och B får du de blåa linjerna i figuren nedan. Du vet redan vinkeln d (75.2), och du har en rätvinklig triangel, då kan du också få vinkeln c.
Sen får du sätta upp sambandet för sin(c), sin(αi) och brytningsindexen så kan du räkna ut den vinkel αi som precis resulterar i reflektion i punkten B.
Tack. Har fastnat dock på sista biten. Nu har jag fått en triangel med vinklarna 75,2*, 14,8* och 90*. Hur ska jag fortsätta?
Brytningsindex i luft = 1
Brytningsindex i glaset = 1.5
c = 14.8
