Induktion riktning

Hej



jag har lite frågor om riktning vid induktion.

Undrar om jag har rätt här. Allt om magnetfältet är riktad in mot pappret så är strömmen riktad moturs i ringen?
Är detta alltid rätt?

Smaragdalena 80504 – Avstängd
Postad: 6 mar 2023 17:33
plommonjuice87 skrev:

Hej



jag har lite frågor om riktning vid induktion.

Undrar om jag har rätt här. Allt om magnetfältet är riktad in mot pappret så är strömmen riktad moturs i ringen?
Är detta alltid rätt?

Nej, det är rätt i en av de fem positionerna.

plommonjuice87 768
Postad: 7 mar 2023 14:43

Hmm. Hur tar jag reda på strömmens riktigt mening i en induktion då?

MrPotatohead 6243 – Moderator
Postad: 7 mar 2023 14:54

Skicka på hela uppgiften

Ture 10333 – Livehjälpare
Postad: 7 mar 2023 15:29 Redigerad: 7 mar 2023 15:30

Det bildas en ström i ringen när den får en förändring av magnetgfältet genom den.

Strömmen ger upphov till ett eget magnetfält,  det magnetfältet riktning ska motverka förändringan av det yttre magnetfältet genom ringen.

Då kanske du kan räkna ut vilken riktning den inducerade magnetfältet får i de olika positionerna och därmed vilken strömriktning vi får i ringen.

plommonjuice87 768
Postad: 8 mar 2023 10:50

Okej så det skapas ström i läge 2 och 4 för det är då förändringen sker.

det blir då ett eget magnetfält i dessa 2 punkter.

hur menar du med att magnetfältet ska motverka. Menas det att det ska ha motsatt riktigt som det yttre magnetfältet?

är inte det yttre magnetfältet riktad in i pappret? Är strömmens magnetfältet riktad ut ur pappret då?

Ture 10333 – Livehjälpare
Postad: 8 mar 2023 10:58

När ringen kommer in i magnetfältet från vänster, pos 2, så ökar magnetfältet genom den, strömmen i ringen bildar då ett magnetfält som är motriktat dvs uppåt mot läsaren.

När ringen förs ut ur magnetfältet, pos 4, så minskar magnetfältet genom den, strömmen i ringen bildar då ett magnetfält som är riktat nedåt genom pappret.

I båda dessa fall försöker ringen hålla det magnetiska flödet genom den konstant.

I övriga positioner sker ingen ändring av magnetfältet genom ringen, därför induceras ingen ström i den.

plommonjuice87 768
Postad: 8 mar 2023 11:00

Så när magnetfältet genom ringen ökar så är den motsatt riktigt från det yttre magnet fältet eller så kallad B?

och tvärtom när det minskar?

Ture 10333 – Livehjälpare
Postad: 8 mar 2023 11:02

som jag skrev i förra inlägget, med ett litet förtydligande:

När ringen kommer in i magnetfältet från vänster, pos 2, så ökar magnetfältet genom den, strömmen i ringen bildar då ett magnetfält som är motriktat det yttre magnetfältet, dvs uppåt mot läsaren.

plommonjuice87 768
Postad: 8 mar 2023 11:07 Redigerad: 8 mar 2023 11:07

Ja då är väl min tolkning korrekt?

plommonjuice87 768
Postad: 14 mar 2023 10:43

Okej tillbaka i denna tråden igen👍 undrar då om min tråd är rätt tolkad.

Pieter Kuiper 8033 – Avstängd
Postad: 14 mar 2023 10:55 Redigerad: 14 mar 2023 10:57
plommonjuice87 skrev:

Så när magnetfältet genom ringen ökar så är den motsatt riktigt från det yttre magnet fältet eller så kallad B?

och tvärtom när det minskar?

Det är bristfälligt formulerat men ja, Lenz lag är tillämplig.

https://sv.wikipedia.org/wiki/Lenz_lag
http://hyperphysics.phy-astr.gsu.edu/hbase/electric/farlaw.html#c2

plommonjuice87 768
Postad: 14 mar 2023 13:41

Så om man kollar på min uppgift då. Så är vid läge två magnetfältet riktad uppåt från pappret och vid läge 4 ner mot pappret (samma riktning som yttre magnetfältet)

Men vilken riktigt får då strömmen? Är det HHR 1 som bestämmer det?

Ture 10333 – Livehjälpare
Postad: 14 mar 2023 13:44

Högerhandsregeln går att använda för att bestämma strömriktnongen

plommonjuice87 768
Postad: 15 mar 2023 10:49

Okej👍. Det står dock att med hjälp av HHR så är strömmen riktad t.ex medurs i ringen? Inte åt vänster eller något liknande?

plommonjuice87 768
Postad: 20 mar 2023 11:04

det jag menar är om den t.ex är medurs vilket håll blir då strömmen?

Pieter Kuiper 8033 – Avstängd
Postad: 20 mar 2023 12:06 Redigerad: 20 mar 2023 12:08
plommonjuice87 skrev:

... med hjälp av HHR så är strömmen riktad t.ex medurs i ringen? Inte åt vänster eller något liknande?

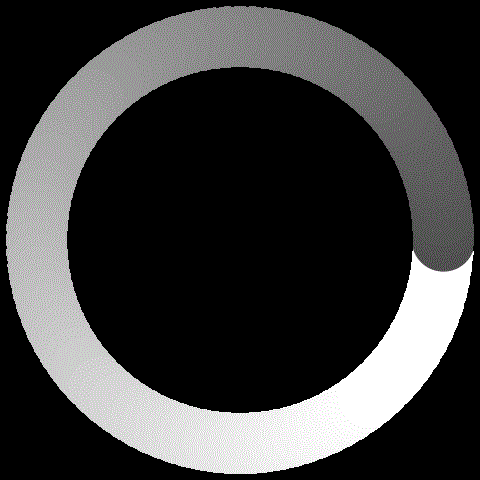

Detta är medurs. Baserad på den traditionella analoga klockan.

https://commons.wikimedia.org/wiki/File:Lightness_rotate_36f_cw.gif

plommonjuice87 768
Postad: 20 mar 2023 13:17

aha jag tror jah förstår nu tack!
