Induktion i krets
Hej, jag undrar om jag har tänkt rätt på följande fråga:
Se figur. Vilken riktning får strömmen i resistorn M om
a) brytaren S öppnas?
b) resistansen hos R ökar?
Min lösning
a) När S öppnas går en ström genom spolen o enligt högerhandsregel blir spolen en magnet med Nordpol åt höger. Det betyder att andra kretsen ska få nordpol åt vänster för att motverka den andra. Om den får nordpol åt höger måste strömmen gå till vänster genom M. Facit här säger dock att det ska bli åt höger :/, undrar vem som har rätt?
b) Jag har löst som facit. När resistansen ökar -> minskar strömmen och därmed magnetiska flödet. Kretsen med M försöka då ha sydpol åt vänster och därmed går ström åt höger genom M.

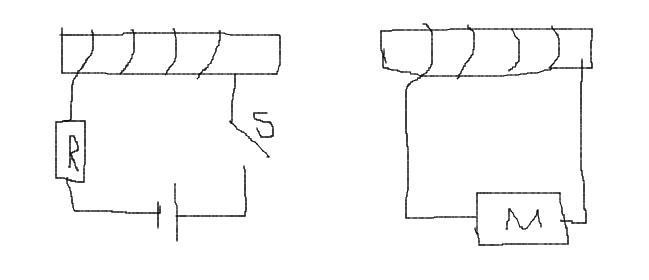

Figur:
Bump.. Har inte fått svar än..
Nu är jag väldigt rostig när det kommer till mina induktionskunskaper men kanske kan ge något tips ändå.
Jag tror du måste tänka på faktumet att det krävs ett magnetfält som varierar för att inducera en ström i den högra spolen. När S öppnas kommer ju strömmen att minska i vänstra spolen, och därmed även magnetfältet som spolen generar. Om vi istället hade stängt S hade vi fått en ökning av ström, vilken hade resulterat i ett ökande magnetfält och därmed en ström i motsatt riktning jämfört med fallet då vi öppnar.
Så jag tror att anledningen till att strömmen går till höger i M är för att du har ett avtagande magnetfält.
TobbeR skrev:Nu är jag väldigt rostig när det kommer till mina induktionskunskaper men kanske kan ge något tips ändå.
Jag tror du måste tänka på faktumet att det krävs ett magnetfält som varierar för att inducera en ström i den högra spolen. När S öppnas kommer ju strömmen att minska i vänstra spolen, och därmed även magnetfältet som spolen generar. Om vi istället hade stängt S hade vi fått en ökning av ström, vilken hade resulterat i ett ökande magnetfält och därmed en ström i motsatt riktning jämfört med fallet då vi öppnar.
Så jag tror att anledningen till att strömmen går till höger i M är för att du har ett avtagande magnetfält.
Hej, tack så mycket för ditt svar!
Men hur kan strömmen minska när S öppnas? Det är en strömbrytare ju? Utan den finns ingen ström i vänstra spolen och när den öppnas börjar det gå ström?
S var stängd. Ström flödade genom R. Magnetfältet var konstant (efter kort stund) på den sidan vilket gjorde att det inte blev någon ström i M.
Sedan öppnades S. Ström slutade flöda genom R och magnetfältet minskade (snabbt). Denna förändring inducerade ström på M sidan.
learningisfun skrev:TobbeR skrev:Nu är jag väldigt rostig när det kommer till mina induktionskunskaper men kanske kan ge något tips ändå.
Jag tror du måste tänka på faktumet att det krävs ett magnetfält som varierar för att inducera en ström i den högra spolen. När S öppnas kommer ju strömmen att minska i vänstra spolen, och därmed även magnetfältet som spolen generar. Om vi istället hade stängt S hade vi fått en ökning av ström, vilken hade resulterat i ett ökande magnetfält och därmed en ström i motsatt riktning jämfört med fallet då vi öppnar.
Så jag tror att anledningen till att strömmen går till höger i M är för att du har ett avtagande magnetfält.
Hej, tack så mycket för ditt svar!
Men hur kan strömmen minska när S öppnas? Det är en strömbrytare ju? Utan den finns ingen ström i vänstra spolen och när den öppnas börjar det gå ström?
Intuitivt kan du ju se det som att de elektroner som fortfarande finns i ledaren måste hinna flytta på sig innan strömmen blir 0. Liknande när vi öppnar brytaren, fast att elektronerna då börjar flöda. Det är ju en oerhört snabb process!
Tänk dig analogt med om du har ett rör med vatten och täpper till eller öppnar flödet någonstans i röret.
OMG jaha jag trodde när bryataren öppnas att kretsen sluts inte bryts. Haha nu förstår jag felet.
