Induktion
Hej!
Jag behöver hjälp med följande fråga

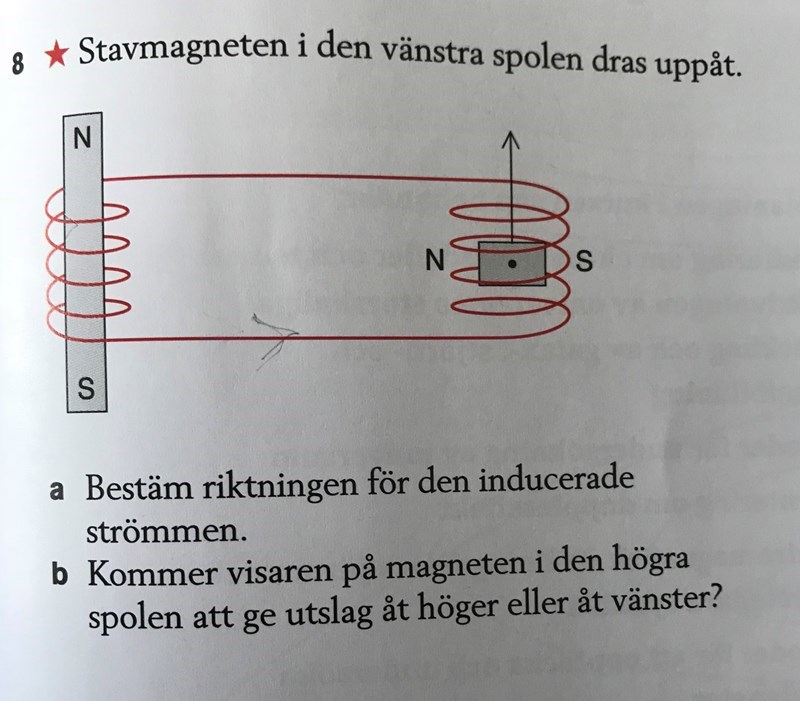

a) Ok, så jag förstår inte riktigt hur jag ska bestämma den inducerade strömmens riktning. Vad har jag att utgå ifrån? Jag vet att jag ska tänka på Lenz lag men hur? Stavmagneten till vänster dras uppåt men jag förstår inte varför de har markerat den högra magnete med en pil uppåt, är det inte den vänstra sedd från bilden som dras uppåt? Vilken magnet syftas det på, den som står veriklat eller den andra vars nordände och synände ligger horisontellt? Och vad har det för påverkan att den andra stavmagneten har sin nord- och syände horisontellt belägen. Hur ska jag tänka? Vad händer då magneten dras uppåt (och vilken magnet syftas det på)? Om det syftas på den "högra" så känns det som att den kommer att vridas, men vad har det för påverkan på magnetfältet i båda spolarna? För visst måste jag veta det innan jag bestämmer den inducerade strömmens riktning m.h.a skruvregeln(tumregeln) eller?
b) Här förstår jag inte riktigt, vilken visare menar dem? Har de kopplat någon apparat (kanske ameperemter) till den en av magneterna? Här måste jag förstås också veta vilken av magneterna de menar? Men visst beror visarens utslag på den inducerande strömmens riktning? Men vilken riktning av den inducerande strömmen ger ett utslag åt höger respektive vänster?
Jag vet att det låter som en liten dum fråga att jag inte vet vilken magnet de menar men det känns bara lite vilseledande att de har ritat en pil på den "högra" när de skriver att den är den vänstra som dras uppåt i uppgiften. Jag vill bara vara säker på att det inte står fel eller att jag tänker fel. Men jag tackar ytterst för all hjälp jag kan få!
Tack på förhand!! :)
a) Rita ut fältlinjerna från permanentmagneten. Då ser du att B-fältet kommer vara riktat uppåt i den vänstra spolen. När den magneten dras uppåt minskar det fältet. Det induceras alltså en ström som vill motverka den förändringen, dvs åka fältet uppåt igen. Tummen i den riktningen ger fingrarna i strömmens riktning. (Den inritade pilen i figuren är rätt.)
b) Tror du ska se den högra bilden som en magnet med en "pinne" på (visaren), dvs precis som du säger kommer hela den magneten vrida sig kring den svarta pricken (man får nog tänka att magneten är upphängd och fritt rörlig i den svarta punkten) och visaren följer då med, dvs i b) ska du bestämma åt vilket håll den vrids. Så tolkar jag bilden. Åt vilket håll den vrids beror på hur summeringen av det av strömmen alstrade fälten och magnetens fält, alltså hur ser det resulterande fältet ut?
Jag håller med. Det är lätt att missuppfatta denna uppgiften.
Det är den vänstra magneten som man rör på. Den högra har en visare fäst på sig, det är ingen pil.
När vänstermagneten är stilla och det inte går någon ström så står högra magneten horisontellt med sin visare pekande uppåt.
Så tolkar i alla fall jag beskrivningen.
ThomasN skrev:Jag håller med. Det är lätt att missuppfatta denna uppgiften.
Det är den vänstra magneten som man rör på. Den högra har en visare fäst på sig, det är ingen pil.
När vänstermagneten är stilla och det inte går någon ström så står högra magneten horisontellt med sin visare pekande uppåt.Så tolkar i alla fall jag beskrivningen.
Oh! Tack så mycket för förklaringen!! :)
Pelle skrev:a) Rita ut fältlinjerna från permanentmagneten. Då ser du att B-fältet kommer vara riktat uppåt i den vänstra spolen. När den magneten dras uppåt minskar det fältet. Det induceras alltså en ström som vill motverka den förändringen, dvs åka fältet uppåt igen. Tummen i den riktningen ger fingrarna i strömmens riktning. (Den inritade pilen i figuren är rätt.)
b) Tror du ska se den högra bilden som en magnet med en "pinne" på (visaren), dvs precis som du säger kommer hela den magneten vrida sig kring den svarta pricken (man får nog tänka att magneten är upphängd och fritt rörlig i den svarta punkten) och visaren följer då med, dvs i b) ska du bestämma åt vilket håll den vrids. Så tolkar jag bilden. Åt vilket håll den vrids beror på hur summeringen av det av strömmen alstrade fälten och magnetens fält, alltså hur ser det resulterande fältet ut?
a) Jag tror jag börjar förstår, så eftersom magnetfältet som är uppåtriktad håller på att försvagas kommer induktionsströmmen vara riktad så att det inte händer. Magnetfältet som induktionsströmmen ger upphov till kommer alltså vara uppåtriktad och då är strömmen riktad moturs. Så om vi istället hade fört in i en magnet i spolen skulle induktionsströmmen försöka motverka det genom att ge upphov till en motriktad fält, visst? Och sedan eftersom induktionsströmmen också kommer att vara riktad moturs i den högra spolen, kommer då dess magnetfält också vara uppåtriktad?
b) Hur ser det resulterande fältet ut? Alltså den inducerande strömmen kommer säkerligen att ge ett uppåtriktad magnetfält även här men hur ska jag tänka på magnetens fält. Magnetens fält är riktad åt vänster och det som strömmen ger är uppåtriktad, kommer då resultanten av dessa komposanter ge mig hur visarens rör sig? Men då får jag att den blir riktad åt vänster men i facit står det att den är riktad åt höger.
Magnetfältet i spolen kommer, som du säger, att att vara riktat uppåt och permanentmagneten kommer att vrida sig så att dess magnetfält får samma riktning. D.v.s nordpolen kommer att peka uppåt och visaren vrids åt höger.
ThomasN skrev:Magnetfältet i spolen kommer, som du säger, att att vara riktat uppåt och permanentmagneten kommer att vrida sig så att dess magnetfält får samma riktning. D.v.s nordpolen kommer att peka uppåt och visaren vrids åt höger.
Jaha ok! Tack så mycket! :)
