Inducerad spänning över spole

Har lite problem med en uppgift som lyder såhär:

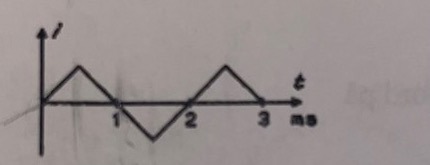

i en spole utan resistans varierar strömmen i med tiden t på det sätt som figuren nedan visar

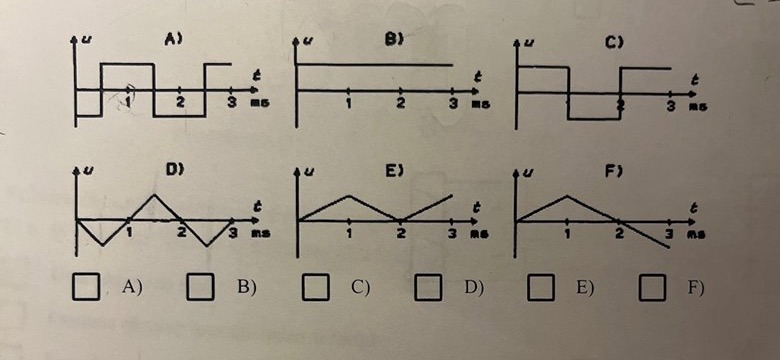

Vilken av nedslående figurer visar den över spolen inducerade spänningen u som funktion av tiden t?

jag har lyckats hitta två formler:

e=L*(i/t) samt e=N*(ø/t) (ø=magnetiskt flöde)

På bild 1 ser det ut som att strömmen är 0 efter 1 sekund, 2 sekunder och 3 sekunder. Enligt formeln e=L*(i/t) så bör den inducerade spänningen ems över spolen också vara 0 då. I bild två är alternativ D det enda som har sina nollvärden då, men enligt facit så är svaret A.

Är det någon som kan försöka förklara för mig varför det blir så och hur man ska tänka med inducerad spänning över spolar?

MrPotatohead 6096 – Moderator
Postad: 24 maj 2023 10:55

Enligt formlerna du skrivit så är det vi förändring av magnetflöde eller ström som inducerar en spänning.

Du ser på grafen att så fort det sker en förändring (ökning eller minskning) så induceras en spänning därefter.

Tuttan16 11
Postad: 24 maj 2023 11:04

Tack så mycket! Missade den detaljen!

MrPotatohead 6096 – Moderator
Postad: 24 maj 2023 15:04

Lätt hänt, men väldigt viktig detalj!😊
