Gabriella S 368
Postad: 24 jan 2018 22:34

Inducerad spänning (kolla hit hihihihi)

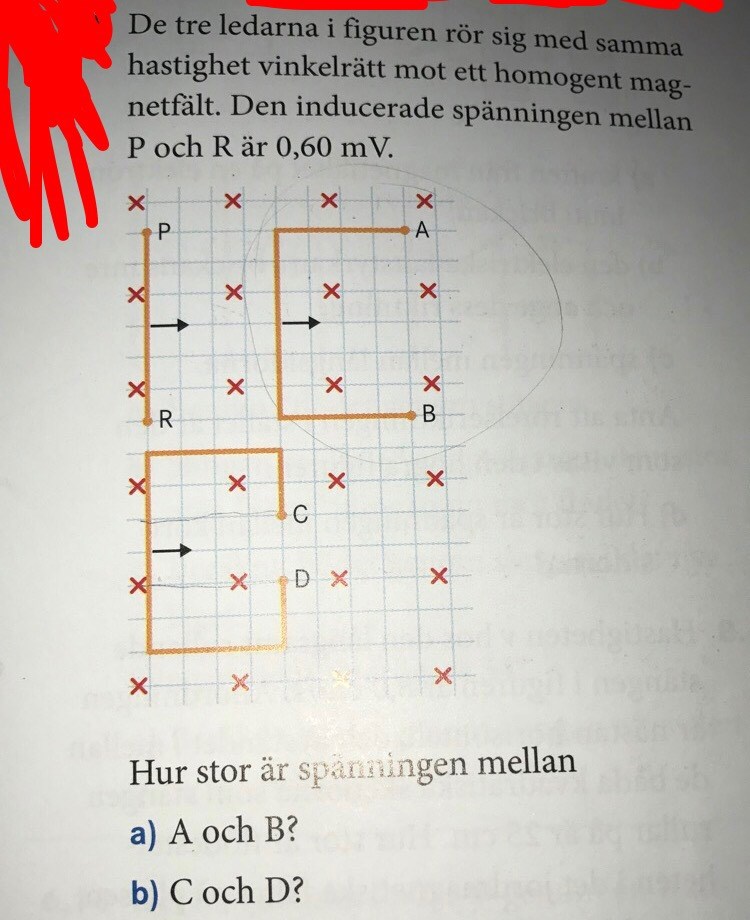

Här förstår jag faktiskt ingenting:

Hur ska jag beräkna och vad visar figuren?

SeriousCephalopod 2696
Postad: 25 jan 2018 12:09 Redigerad: 25 jan 2018 12:10

Principen man ska vara medveten om här är att det inte finns någon spänning över de segment (raka delar) som är parallella med rörelseriktningen.

Detta eftersom Lorentzkraften som verkar på elektronerna i dessa segment inte är riktad längsmed segmentens längd utan över segmentens (obefintliga bredd).

Sedan man man finna spänningar mellan punkterna genom att göra potentialvandringar det vill säga säger att spänningen över hela ledaren är lika med summan av spänningen över ledarens segment.

Gabriella S 368
Postad: 25 jan 2018 12:25

Kan du markera i figuren vilka som inte kommer ha någon spänning? Hänger inte riktigt med.

PeterÅ 842
Postad: 25 jan 2018 12:43 Redigerad: 25 jan 2018 12:46



Du har rörelseriktningen utritad i figuren. Vilka delar (trådar) är parallella med den riktningen? Titta på figuren så förstår du vad SeriousCephalopod menar.
Extra ledtråd: Vad är avståndet mellan P och R i antal rutor i figuren?
