Inducerad Spänning

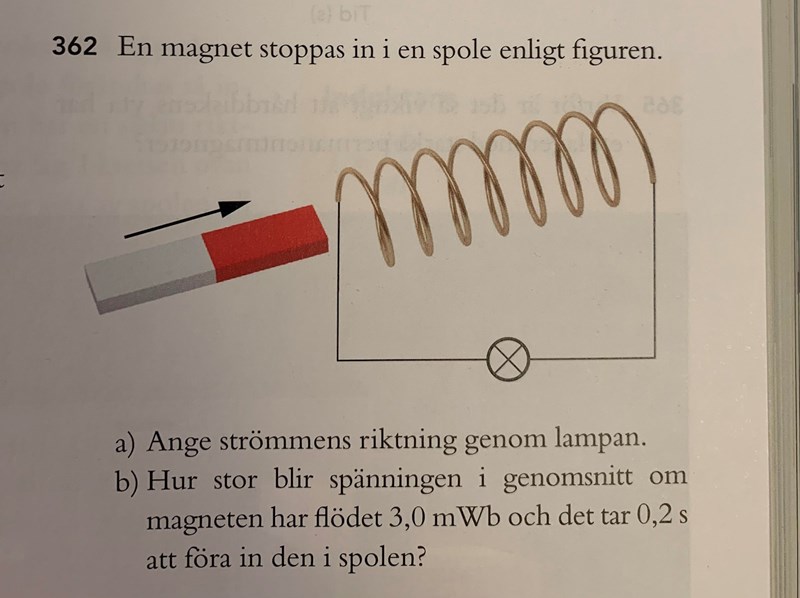

Jag behöver hjälp med a uppgiften. Jag vet att magnetfältet pekar åt höger, bort från nordpolen på magneten men sen kommer jag inte vidare.
Prova att rita ut fältlinjerna från det magnetfält som alstras av magneten. Från N till S. Då ser du att inne i spolen kommer magnetfältet från magneten att vara riktat åt höger och öka i den riktningen när magneten förs in i spolen. Lenz lag säger då att det induceras en ström i spolen sådan att det magnetfält som alstras av spolen kommer vara riktat så att det motverkar förändringen av magnetens magnetfält. Spolens magnetfält kommer alltså vara riktat åt vänster inne i spolen. Vilken riktning får då strömmen i spolen?
Pelle skrev:Prova att rita ut fältlinjerna från det magnetfält som alstras av magneten. Från N till S. Då ser du att inne i spolen kommer magnetfältet från magneten att vara riktat åt höger och öka i den riktningen när magneten förs in i spolen. Lenz lag säger då att det induceras en ström i spolen sådan att det magnetfält som alstras av spolen kommer vara riktat så att det motverkar förändringen av magnetens magnetfält. Spolens magnetfält kommer alltså vara riktat åt vänster inne i spolen. Vilken riktning får då strömmen i spolen?
Hur kan jag veta strömmens riktning? Högerhandsregeln verkar inte hälpa mig här, så jag vet inte.
Lenz lag! Vad säger den!?
Soderstrom skrev:Lenz lag! Vad säger den!?
Den säger att en inducerad spänning i en sluten krets ger upphov till en inducerad ström med sådan riktning att orsaken till induktionen motverkas.
Pelle skrev att magnetfältet från magneten kommer vara riktat åt höger. Spolens magnetfält kommer vara riktat åt vänster i spolen. Är det här då lenz lag, att spolens magnetfält är motriktat? Isåfall hur hjälper det med bestämning av strömmen.
Den här länken har bra bilder:
http://mattefysik.se/fysik2.kap5.html
Titta under rubrikerna:
"Magnetfält runt Strömledare"/"Raka ledare"
"Strömspolar"
Programmeraren skrev:Den här länken har bra bilder:
http://mattefysik.se/fysik2.kap5.htmlTitta under rubrikerna:
"Magnetfält runt Strömledare"/"Raka ledare"
"Strömspolar"
Tack för bilderna! Jag verkar inte förstått konceptet. Förstår fortfarande inte vad jag applicerar Lenz lag på här.
Högerhandsregeln kan användas i lite olika varianter. Grunden är att "greppa runt ledaren" och då ringlar sig fingrarna runt som magnetfältet. I bilden under rubriken "Strömspolar" greppar handen ett av varven runt spolen och fingrarna pekar ut norr.
En annan variant är om man istället låter fingrarna ringla sig i strömriktningen i ledaren runt spolen. Då pekar tummen mot norr.
Detta gäller generellt och har i sig inte med induktion att göra.
För induktion gäller som du säger att "en inducerad spänning i en sluten krets ger upphov till en inducerad ström med sådan riktning att orsaken till induktionen motverkas".
Du har tolkat det rätt.
Enkelt uttryckt: När magneten rör sig in i spolen från vänster med nordändan först så kommer strömmen i spolen bli så att spolens magnetfält blir tvärtom, alltså nord åt vänster.
När du vet riktningen på spolens magnet fält använder du högerhandsregelen för att hitta strömriktningen.
OBS: Uppgiften har varit med förut och då har jag för mig att det var fel i facit men kan ha varit äldre upplaga.
Utöver det som skrevs i #2 och #8.
Kan du formulera Lenz lag med egna ord?
Jag brukar göra så när jag inte förstår en viss lag eller koncept.
