Inducerad spänning
Hej, har gjort en labb, men fått tillbaka den utav läraren då det tydligen är nått fel jag ej förstår.

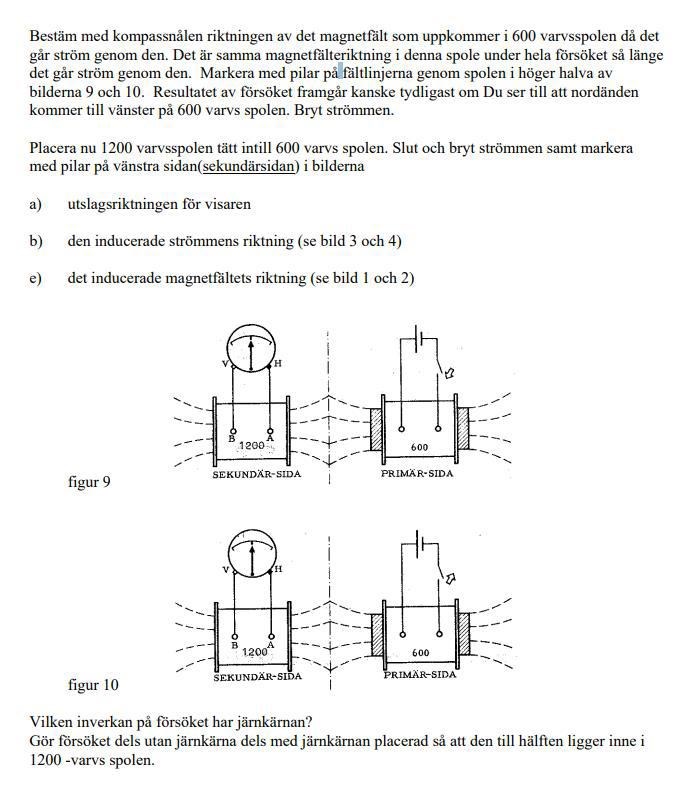

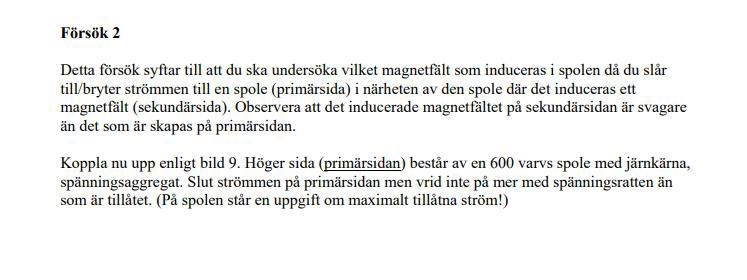

Labben såg ut såhär:

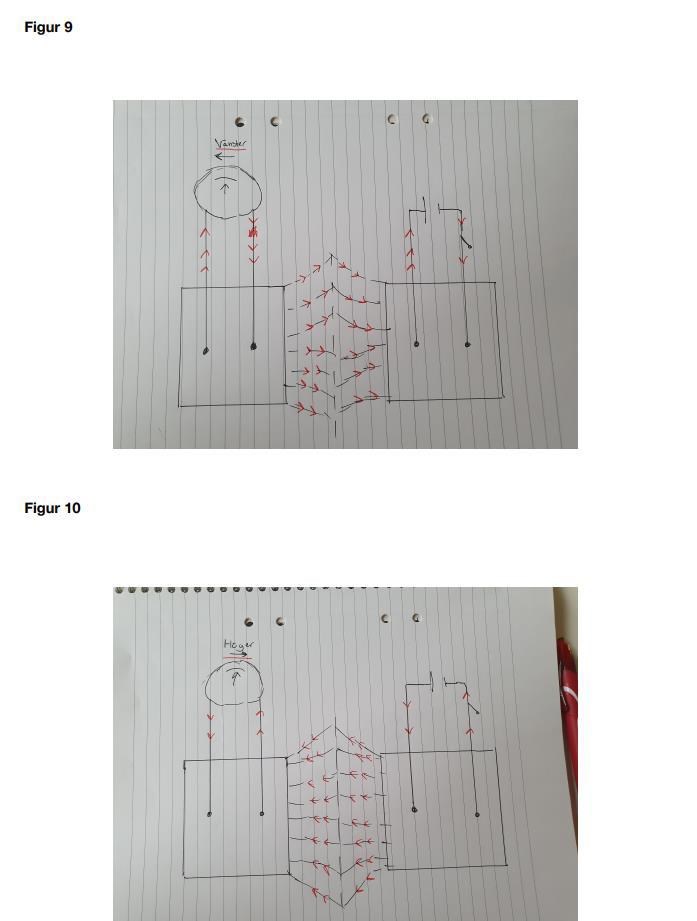

Jag målade båda spolarna såhär:
Figur 9, högra spolen är tydligen inte korrekt. Vad gör jag för fel?
Ingen? Laborationen ska vara inne ikväll :(
Strömmens riktning är fel i 600 varvs spolen i figur 9. Strömmen går per definition från spänningskällans pluspol (långt streck) till spänningskällans minuspol. I både figur 9 och 10 är strömbrytaren öppen, då flyter ingen ström. Likaså är magnetfältets riktning fel i figur om du har följt instruktionen att nordändan kommer till vänster i 600 varvs spolen.
Tack för svar! Så då byter strömmen håll och magnetfältet blir som i figur 10?
Ja, förutsatt att du har följt instruktionen att nordändan kommer till vänster i 600 varvs spolen.
bellsni skrev:Ingen? Laborationen ska vara inne ikväll :(
bellsni, det står i Pluggakutens regler att man skall vänta åtminstone 24 timmar innan man bumpar sin tråd, nu har du inte väntat två timmar ens innan du bumpade! /moderator
Oj sorry, hade ingen aning.
Jag ska även svara på frågan "Vilka faktorer påverkar den inducerade spänningens storlek?" i slutet av labben, men hittar ingenting i verken bok eller internet om detta. Jag hittar svaret till om det varit en ledare i ett magnetfält, men det hade vi inte i denna labben. Vet nån vart jag ska leta efter svaret? Wikipedia skriver " En vanlig konstruktion av en generator är en spole som roterar i ett magnetfält. Spänningen som skapas, blir starkare om magneterna har starkare magnetfält, om spolen har fler varv eller om spolen roterar snabbare.", men hittar inget utav detta i boken
Den här formeln finns antagligen i din fysikbok:
Vilken inverkan har järnkärnans läge?
Tack för hjälpen! Hittade formeln och förklarade via den, och fick godkänt! Tack tack!
