Impedans av krets med magnetisk koppling

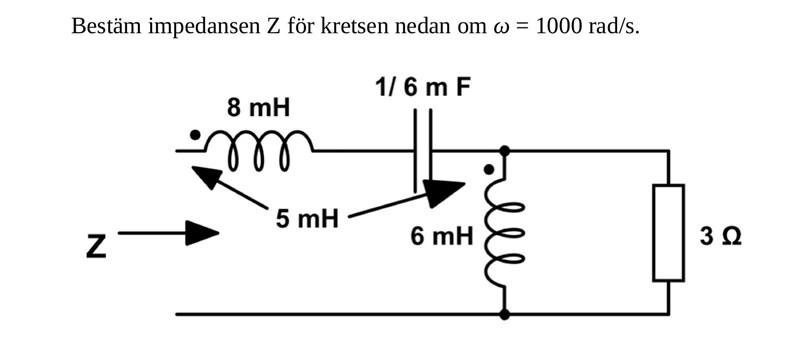

Hej, vet inte riktigt hur jag ska börja med denna. Aldrig löst likande uppgift där punktmarkeringen är i en och samma krets om ni förstår vad jag menar. Bild 2 har jag koll på men har inga exempel med likande uppgifter i boken till bild 1.
Cien skrev:Hej, vet inte riktigt hur jag ska börja med denna. Aldrig löst likande uppgift där punktmarkeringen är i en och samma krets om ni förstår vad jag menar. Bild 2 har jag koll på men har inga exempel med likande uppgifter i boken till bild 1.
Hade punktmarkeringen inte varit där hade jag löst uppgiften ganska enkelt. Behöver bara veta hur jag ska göra med punkterna och den ömsesidiga induktansen.
Spännande problem! Jag hade först ingen aning om hur man skulle hantera den ömsesidiga induktansen. Efter lite googling så verkar en metod vara att ersätta den ömsesidiga induktansen med två stycken beroende spänningskällor, vilket makes sense. Jag har inte försökt lösa uppgiften, men kolla igenom videon så kanske vi hjälpas åt (men du får sköta grovjobbet).
Videon är här:
https://youtu.be/hzU4XKQYTWw
Lösningsförslag om någon är intresserad
JohanF skrev:Spännande problem! Jag hade först ingen aning om hur man skulle hantera den ömsesidiga induktansen. Efter lite googling så verkar en metod vara att ersätta den ömsesidiga induktansen med två stycken beroende spänningskällor, vilket makes sense. Jag har inte försökt lösa uppgiften, men kolla igenom videon så kanske vi hjälpas åt (men du får sköta grovjobbet).
Videon är här:
https://youtu.be/hzU4XKQYTWw

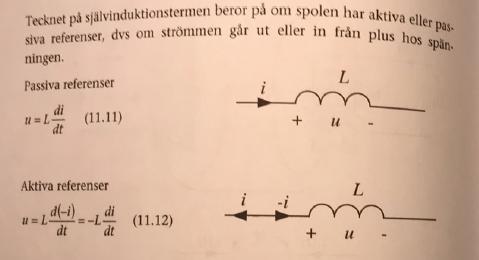

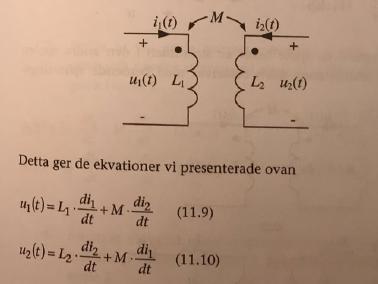

Löste den på annat sätt, se #4. Kretsen ger två ekvationer V1 och V2 där tecknet på den första termen i respektive ekvation fås av att strömmen in i pluspolen ger positivt tecken. Tecknet på den andra termen fås genom att kolla på prickbeteckningarna (lite krångligt). Boken förklarar det bättre än mig
Allt gott
Precis! Perfekt.
