Hysteres
Hej, jag har följande uppgift:
Illustrera fenomenet hysteris i en fyrpol, genom att rita sambandet mellan utspänning i en 2-dimensionell graf.

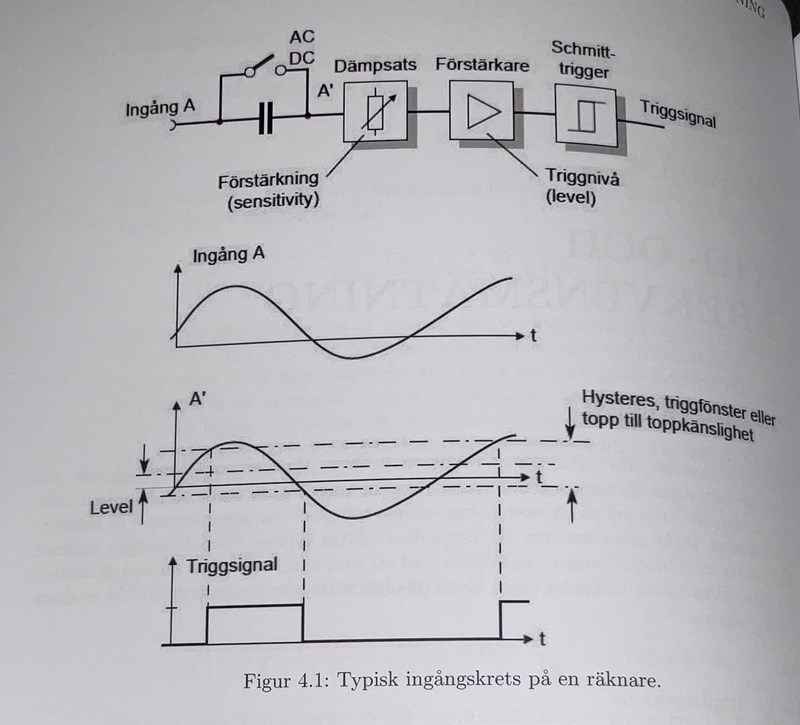

Förstår inte riktigt detta med hysteres, och inte hur jag ska rita sambandet i en 2d graf.. I relevanta kapitel i boken hittar jag detta i (se bild nedan). Det är det enda som tas upp i boken.
Cien skrev:Förstår inte riktigt detta med hysteres, och inte hur jag ska rita sambandet i en 2d graf.
Schmitt-triggerns symbol visar sambandet schematiskt.
Pieter Kuiper skrev:Cien skrev:Förstår inte riktigt detta med hysteres, och inte hur jag ska rita sambandet i en 2d graf.
Schmitt-trigerns symbol visar sambandet schematiskt.
Okej. Bör jag vet vad det ska vara på axlarna tro?
Cien skrev:Pieter Kuiper skrev:Schmitt-triggerns symbol visar sambandet schematiskt.
Okej. Bör jag vet vad det ska vara på axlarna tro?
Ingångsignal och utgångssignal.
Pieter Kuiper skrev:Cien skrev:Pieter Kuiper skrev:Schmitt-triggerns symbol visar sambandet schematiskt.
Okej. Bör jag vet vad det ska vara på axlarna tro?
Ingångsignal och utgångssignal.
Vilken som är vilken spelar ingen roll?
Konventionellt brukar man rita de flesta grafer med den oberoende parametern på x-axeln.
Symbolen följer denna konvention.
