Hydrodynamik (Teknik 2

(Hjälp med båda frågorna)

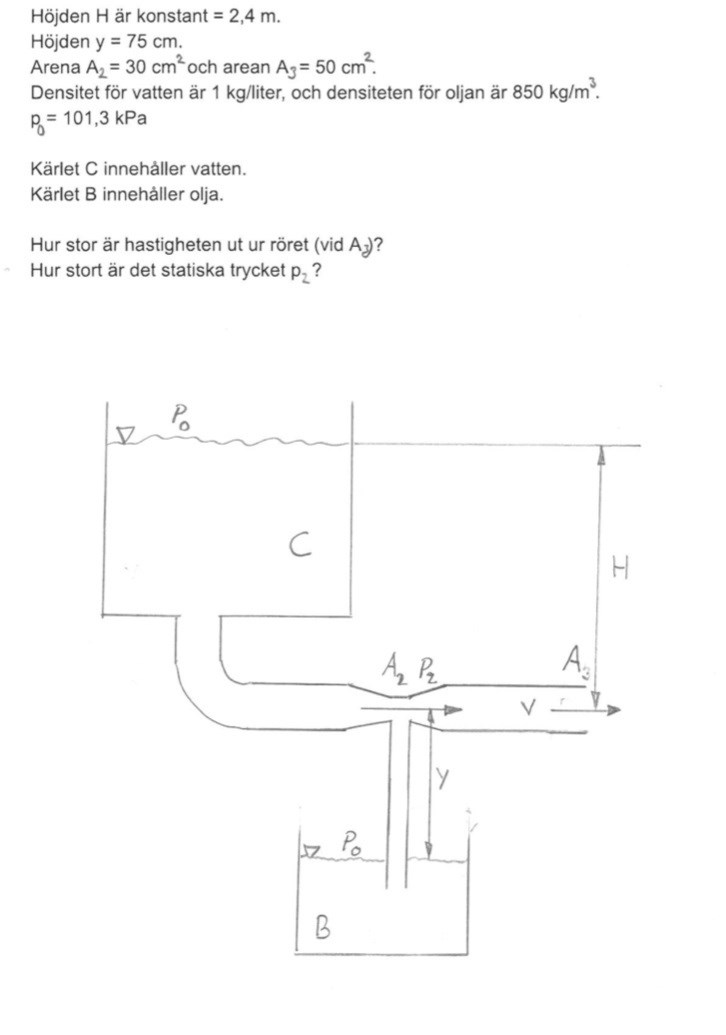

Om jag ska ta reda på V3(hastigheten) vid A3 ska man ta tryckskillnaden mellan vattnet vid venturimetern och oljan? Är hastigheten vid A1 = från där vattnet kommer från tanken?

Egentligen så vill jag bara förstå hur man kommer ditt. Vet inte hur jag ska börja.

Testar om det rätt:

$P_{1} + ρ g h_{1} + \frac{ρ {v_{1}}^{2}}{2} = P_{2} + ρ g h_{2} + \frac{ρ {v_{2}}^{2}}{2} \Rightarrow e f t e r s o m d e n ä r ö p p e n t i l l a t m o s f ä r e n s å ä r P 1 = P 2, d å s t r y c k s d e ö v e r . ä v e n h a s t i g h e t e n (v 1) l ä n g s t u p p i \tan k e n o c h h ö j d e n v i d v 2 ä r o c k s å = 0 \Rightarrow ρ g h_{1} = \frac{ρ {v_{2}}^{2}}{2} \Rightarrow v_{2} = \sqrt{2 g h_{1}} = \sqrt{2 \times 9.82 \times 2.4} \approx 6.9 m / s$

Tillägg: 13 feb 2022 21:57

ops det ska vara P1 = P3
