Hydraulik

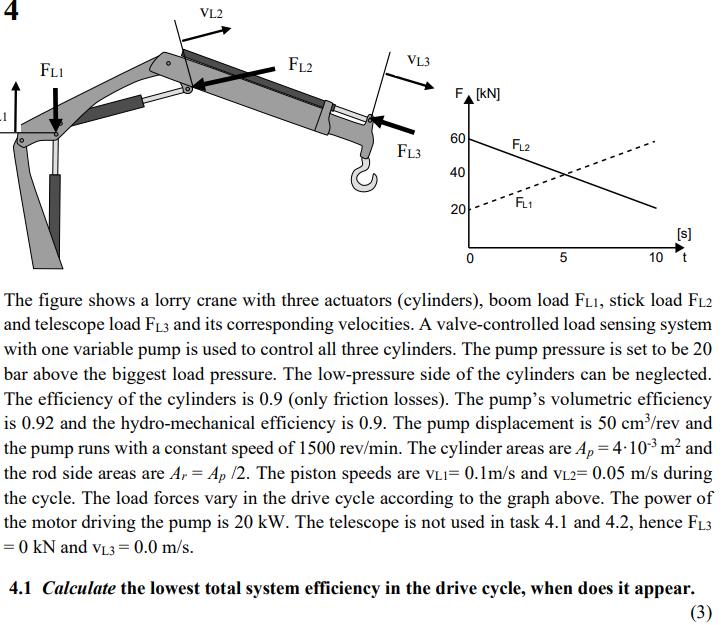

Jag ska lösa följande uppgift:
Verkningsgraden beräknas med η=P_utP_in. P_ut tänker jag är summan av de två cylindrarnas energi dvs P_ut=F1*vL1+F2*vL2. Jag är dock osäker på vid vilken tidpunkt jag ska ta krafterna i grafen. Dvs när har systemet lägst effekt. Logiskt sett tycker jag det borde vara vid 5 sek för pumpen behöver ju alltid leverera maximala trycket och i denna tidpunkt är det ju som lägst. Men enligt facit är det vid t=0s?

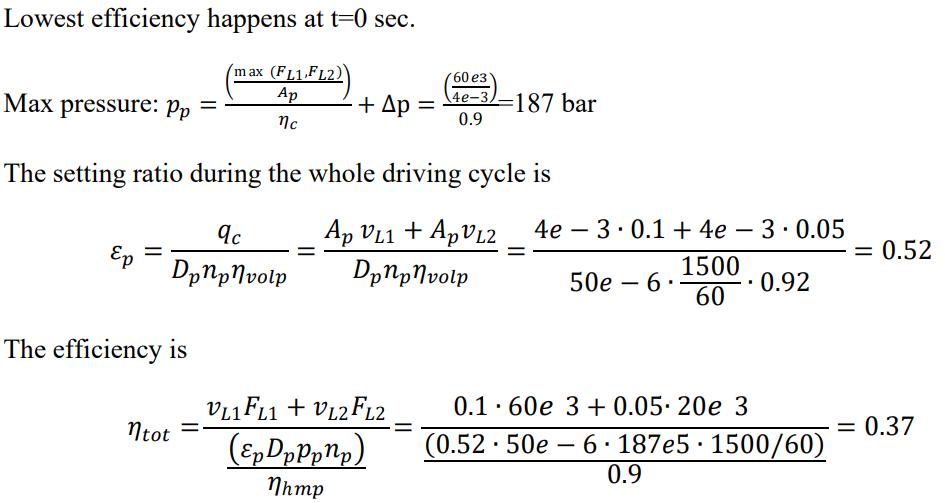

Gällande P_in tycket jag det borde bli motorns effekt multiplicerat med pumpens totala verkningsgrad, dvs P_in=P_motor*ηhmp*ηvolp. Men enligt facit (bifogar det också) ska man göra något helt annat som jag inte förstår.
