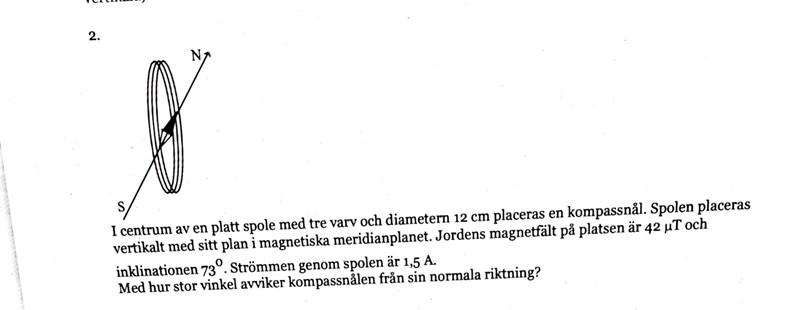

Hur stor vinkel avviker kompassnålen från sin normala riktning?
Hej!

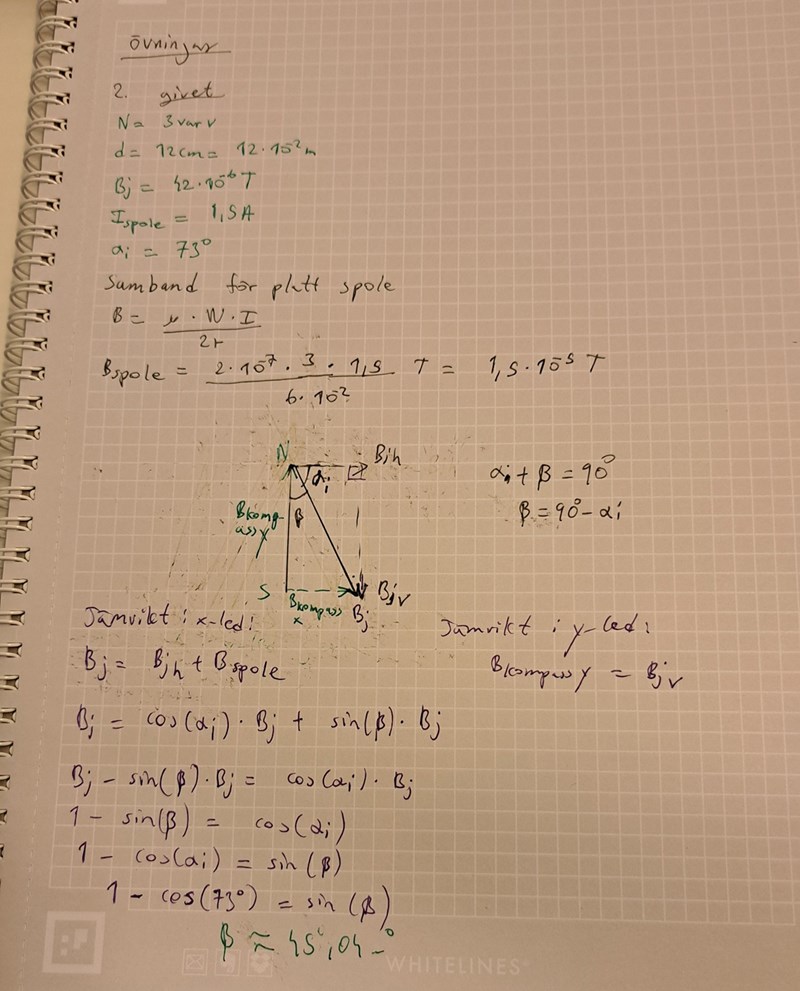

Såhär långt kom jag. Jag misstänker Bkompass i x-led är Bspolen , men sen vet jag ej om jag tänkte rätt här enligt min lösning nedan. Jag fick ut vinkeln nu,doxk vet jag ej om det är rimligt att jag ska dra 90 från 45 grader? Det blir ju bara 45 grader.

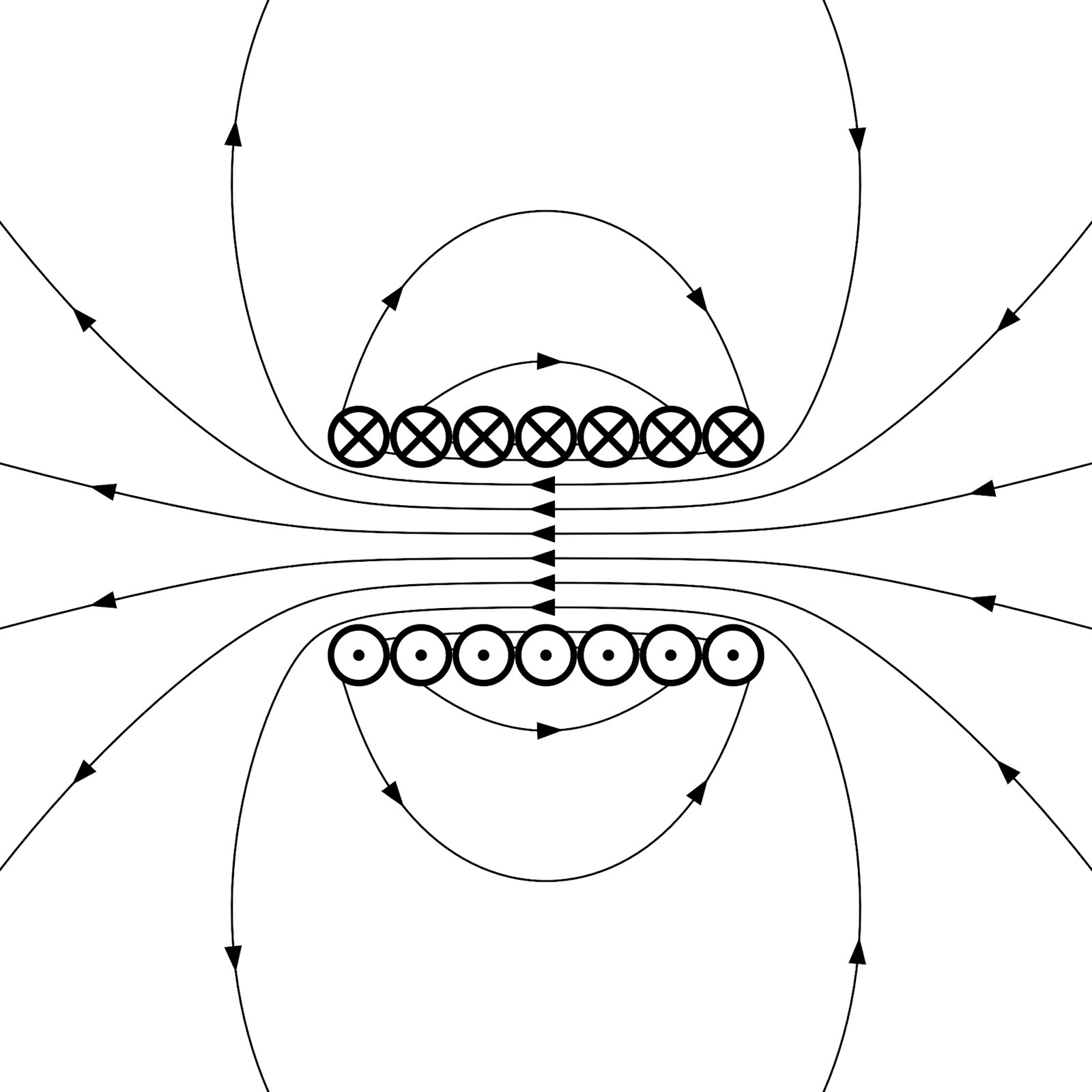

Spole och kompass sett ovanifrån. Spolen i genomskärning.

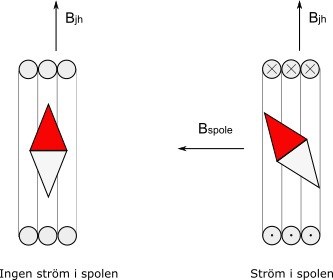

Räkna ut horisontalkomposanten av det jordmagnetiska fältet, dvs Bjh. Det är den som kompassen ställer in sig efter utan ström i spolen. När det flyter ström i spolen så ställer sig kompassen efter det resulterande fältet av Bjh och Bspole.
ThomasN skrev:Spole och kompass sett ovanifrån. Spolen i genomskärning.
Räkna ut horisontalkomposanten av det jordmagnetiska fältet, dvs Bjh. Det är den som kompassen ställer in sig efter utan ström i spolen. När det flyter ström i spolen så ställer sig kompassen efter det resulterande fältet av Bjh och Bspole.
Nu hänger jag ej med. Hur kan Bspole vara riktad åt vänster när det flyter ström i spolen? Är det ej så att strömmen går in i pappret då fältlinjerna går medurs?

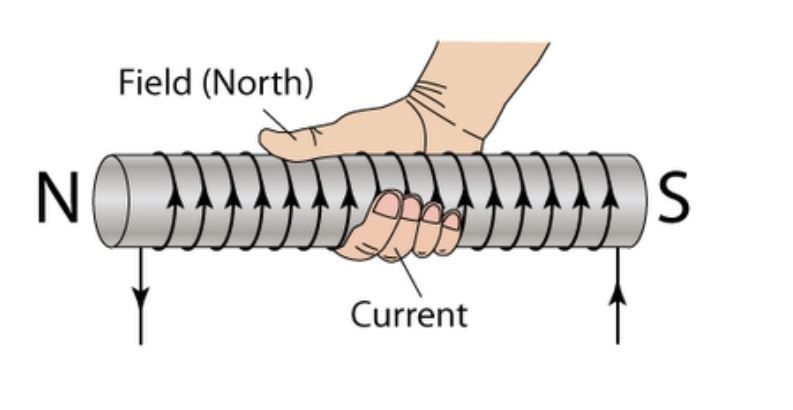

Nu är det här en lång spolen men principen är densamma
ThomasN skrev:Nu är det här en lång spolen men principen är densamma
Vad är samma? Att strömmen går in i pappret som jag tänkte? Jaha men jag räknade med en platt spole när jag fick ut Bspole eftersom de gav oss en diameter och bilden i uppgiften gjorde det tydligt att det handlar om en cirkulär spole. För en lång spole så ska man ju ha längden given
Jag fick ut bjh =1.90676×10^-5 T

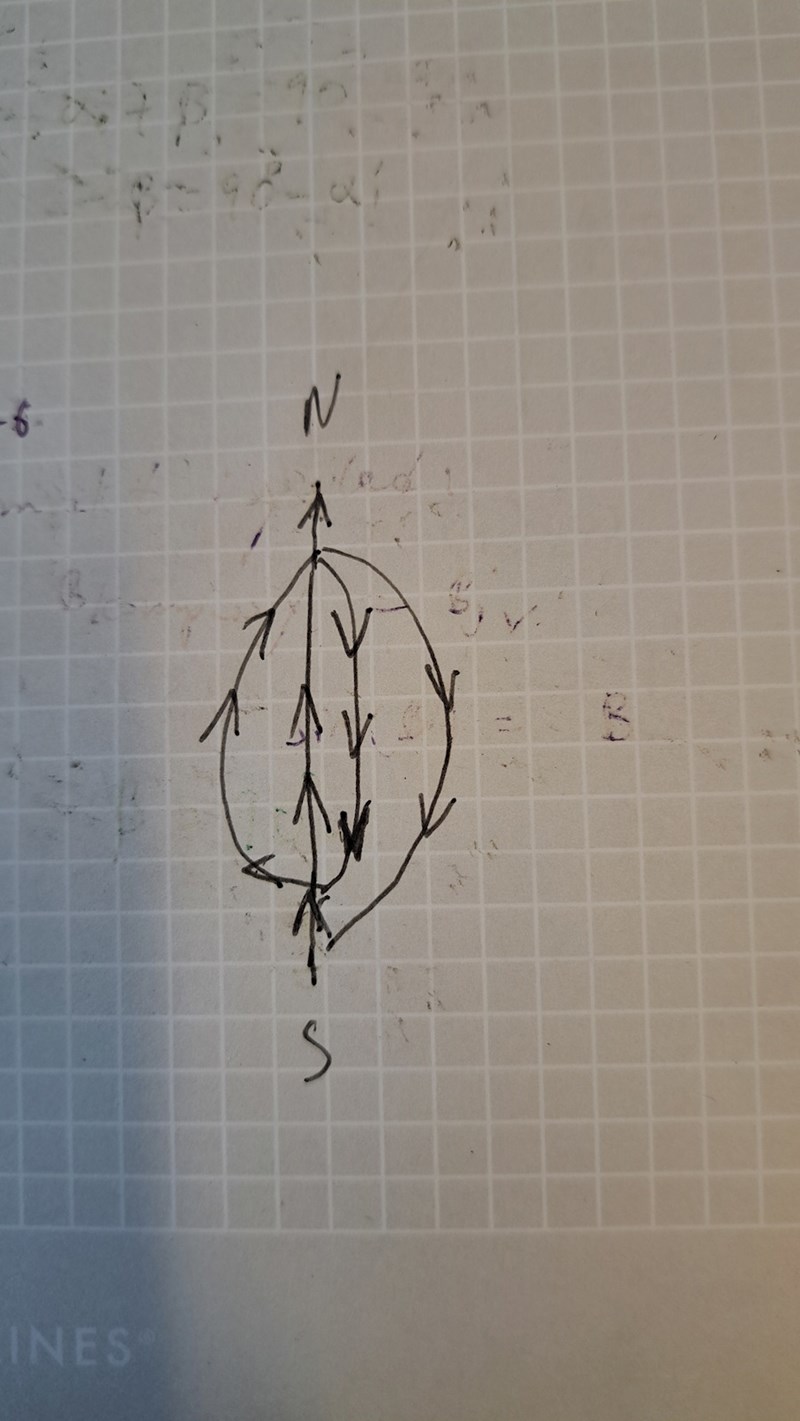

Jag ville bara visa riktningen på fältet. Kanske inte så lyckad bild. Bättre så här?
Jag får Bjh = 43x10-6 cos(73) = 1.228x10-5 T Rättning, det ska vara 10-5 !
ThomasN skrev:Jag ville bara visa riktningen på fältet. Kanske inte så lyckad bild. Bättre så här?
Jag får Bjh = 43x10-6 cos(73) = 1.228x105 T
Ja asså varför ritar man en sån bild när uppgiften gav oss en bild? Sånt kan upplevas förvirrande ibland. I din figur är Nord på vänster och Söder på höger. Men i uppgiften är den på höger sida och söder är på vänster. Kan man rita en sån bild också?
Ja jag kan knappade in fel vinkel. Får samma svar som dig nu
Jag tror att bilden i uppgiften visar hur det ser ut utan ström.

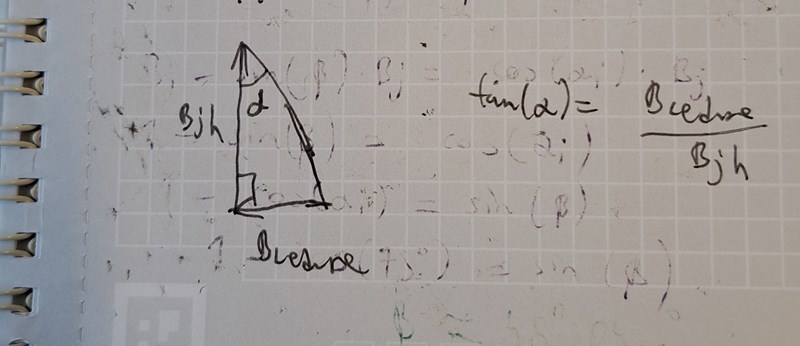

Varför är detta fel för att få ut sökta vinkel?
ThomasN skrev:Jag tror att bilden i uppgiften visar hur det ser ut utan ström.
Jaha okej det var ej så jag uppfattade det med tanke på att den där kompassen ser vinklad ut lite. Det ser ej ut som din bild i #2. Det gör ju det när ström börjar flyta men jag hade aldrig uppfattat att den där bilden visar hur det ser ut utan ström
Inlägg #10. Det är precis den vinkeln vi är ute efter!
ThomasN skrev:Inlägg #10. Det är precis den vinkeln vi är ute efter!
Facit säger 73 grader?
Jag tror du räknat fel på Bspole
uo är inte 2x10-7 och 2r är 12x10-2
ThomasN skrev:Jag tror du räknat fel på Bspole
uo är inte 2x10-7 och 2r är 12x10-2
Men vilken formel använder du? Jag använde den för cirkulär spole som är platt spole dvs B=my*N*I/2r. my är 4pi*10^-7. Dividerar vi med 2 så får vi 2pi*10^-7. Jag glömde att multiplicera med pi bara då
Jag använder samma, men my = 4pi x 10-7 och 2r = 12x10-2
ThomasN skrev:Jag använder samma, men my = 4pi x 10-7 och 2r = 12x10-2
Okej,men får man ej dividera 4 med 2? Man får ju isåfall bara 2pi*10^-7* 10^-2/(6*10^-2)
Jodå jag läste nog lite slarvigt.
