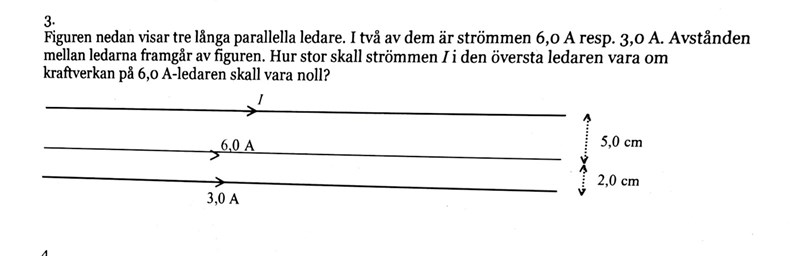

Hur stor ska strömmen I i den översta ledaren vara ?

destiny99 skrev:

Hej!





Jag vet mga högerhandsregeln att fältet i 6,0  A och 3,0 A går nedåt. Även den sökta I är fältet nedåt så jag har B1+B2+B3=Btot. Men jag vet ej hur man går vidare sedan!

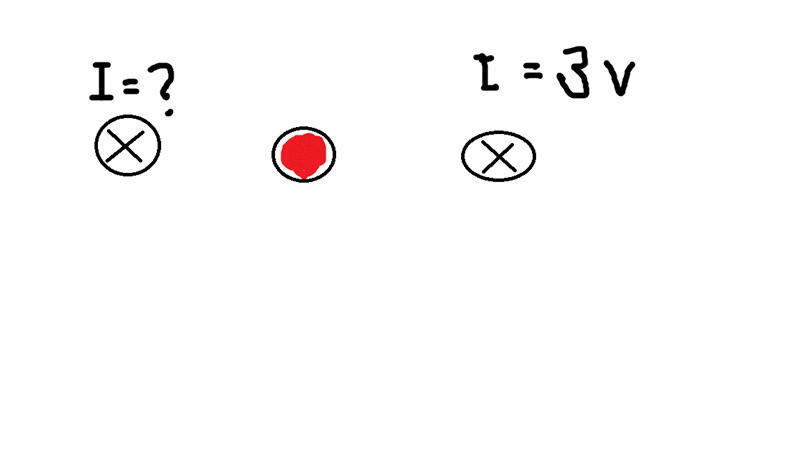

Jag tycker det är enklare att lösa problemet om man ritar det så här:

Du skall alltså ta reda på hur stor strömmen skall vara i den okända ledaren för att fälten skall ta ur varandra i den röda punkten. OBS, avstnden stämmer inte på bilden.

Smaragdalena skrev:

destiny99 skrev:

Hej!





Jag vet mga högerhandsregeln att fältet i 6,0  A och 3,0 A går nedåt. Även den sökta I är fältet nedåt så jag har B1+B2+B3=Btot. Men jag vet ej hur man går vidare sedan!

Jag tycker det är enklare att lösa problemet om man ritar det så här:

Du skall alltså ta reda på hur stor strömmen skall vara i den okända ledaren för att fälten skall ta ur varandra i den röda punkten. OBS, avstnden stämmer inte på bilden.

Men din bild liknar ej uppgiften.  Är det så det ska se ut? Varför tittar man mellan okänd I och I=3 A? Vi har ju en till ström.

Ledaren i mitten påverkas av ett magnetfält från vardera av de yttre ledarna. Dessa magnetfält tillsammans med strömmen i mittenledaren ger upphov till krafter som drar ledarna mot varandra. När magnetfälten från de yttre ledarna är lika stort, där mittledaren befinner sig, blir krafterna lika stora och resultat blir att mittledaren får nettokraften 0.

Magnetiska flödestätheten runt en ledare beror av strömmen och avståndet från ledaren

B = kI/a, där k är en konstant, I är strömmen och a är avståndet.

Den röda punkten i Smaragdalenas bild ska illustrera den mittersta ledaren, de två ringarna med kryss i är de yttre ledarna, i den bilden ser man ledarna från änden.

Edit:

kanske kan den här notisen vara till ngn hjälp?
https://wikiskola.se/index.php/Parallella_ledare_samt_enheten_Ampere

Ture skrev:

Ledaren i mitten påverkas av ett magnetfält från vardera av de yttre ledarna. Dessa magnetfält tillsammans med strömmen i mittenledaren ger upphov till krafter som drar ledarna mot varandra. När magnetfälten från de yttre ledarna är lika stort, där mittledaren befinner sig, blir krafterna lika stora och resultat blir att mittledaren får nettokraften 0.

Magnetiska flödestätheten runt en ledare beror av strömmen och avståndet från ledaren

B = kI/a, där k är en konstant, I är strömmen och a är avståndet.

Den röda punkten i Smaragdalenas bild ska illustrera den mittersta ledaren, de två ringarna med kryss i är de yttre ledarna, i den bilden ser man ledarna från änden.

Edit:

kanske kan den här notisen vara till ngn hjälp?
https://wikiskola.se/index.php/Parallella_ledare_samt_enheten_Ampere



Jag hänger ej med riktigt. Ska jag räkna ut fält för de givna strömmen ?  Men hur vet man om den ledaren i mitten är kryss eller punkt?

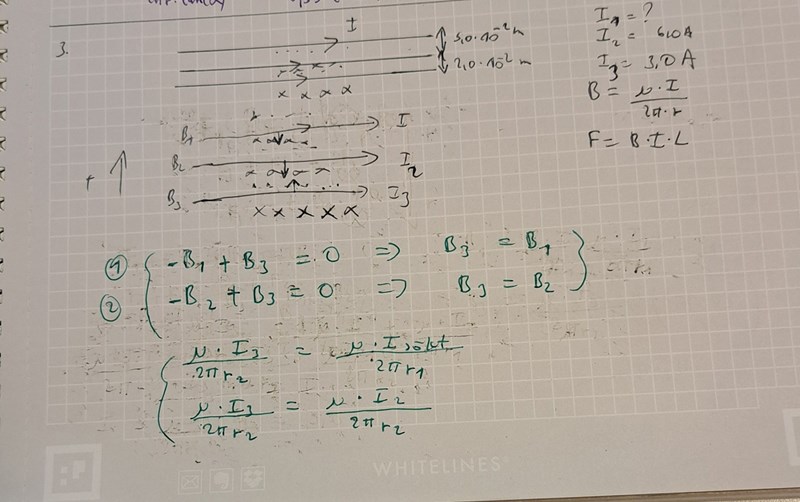

Tänker jag rätt här?

destiny99 skrev:

Tänker jag rätt här?

Edit löste det!
