ems, resistans, spänning och ström

Hej,

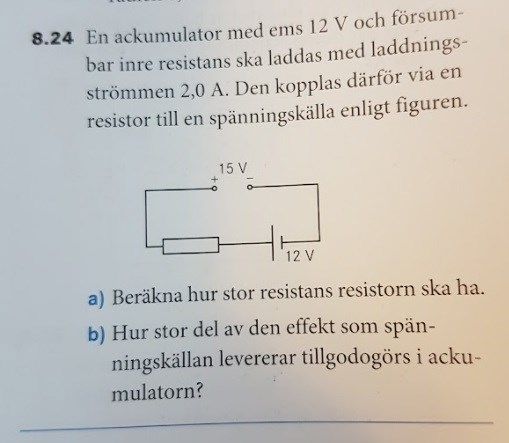

jag har 2 frågor här:

a) när man gör en potential vandring i uppgift a) föreslår boken +15 - R * 2 - 12 = 0

Det jag undrar är varför man tar minus 12?

b) Här jämför jag 15V med 12V och ser att 12 är 80% av 15. Enligt lösningsförslaget är verkningsgraden 80%, men är det verkligen rätt som jag räknar eller bara slump?

Tacksam för förtydliganden!

ThomasN 2072
Postad: 4 okt 2021 00:13

Om man potetialvandrar moturs så får man 15 när man går från - till + på spänningskällan. När man fortsätter ner till ackumulatorn så går man från + till - , Man går ner 12V i potential.

Nej det är ingen slump men det är bara halva sanningen. Vad är nyttoeffekten och vad är förlusteffekten?

ToffyBear 10 – Fd. Medlem
Postad: 4 okt 2021 20:12

Tack för svar. Så om man vandrar moturs genom ackumulatorn från + till - så blir det -12? Jag trodde iof att man tekniskt sett inte vandrar genom ett batteri så trodde att det blir på något sätt stopp i batteriet...

Och nettoeffekten är 12V (för att det är vad ackumulatorn har!?) medans förlusten blir 3V... eftersom det är 3V lägre än spänningskällan?

ThomasN 2072
Postad: 4 okt 2021 23:45

Spänning mäts i V (volt). Effekt mäts i W (watt).

Vilken är nyttoeffekten som ackumulatorn absorberar när den laddas?
Vilken är förlusteffekten i resistansen?

Det finns en formel för elektrisk effekt P = ...

ToffyBear 10 – Fd. Medlem
Postad: 5 okt 2021 09:53

Aha, jag läst slarvig.

P = U * I

Strömmen är 2A, spänningen 12V --> P(ackumulator) = 24W

För strömkällan är det P= 2*15 = 30 W. Så ackumulatorn tappar 6W och det är 20% av 30W?

När du säger förlusteffekten i resistansen, menar du inte att man ska beräkna någon resistans här utan att förlusten är pga resistans?

ThomasN 2072
Postad: 5 okt 2021 12:18

Jag är ledsen men jag har också slarvat. Verkningsgrad är ju Nyttig effekt/Tillförd effekt. Så förlusteffekten behöver vi inte veta.

Du har redan räknat ut nyttig och tillförd effekt. Som du ser så blir resultatet 80%, som du sa i början.
Verkningsgrad handlar ju om att jämföra energi eller effekt, inte enbart elektrisk spänning. Det fungerar i detta fallet men inte alltid.
