Whey123 52 – Fd. Medlem
Postad: 26 nov 2020 18:25

Hur stor area ska pinnen ha om största skjuvspänningen den kan bära är 200MPa?

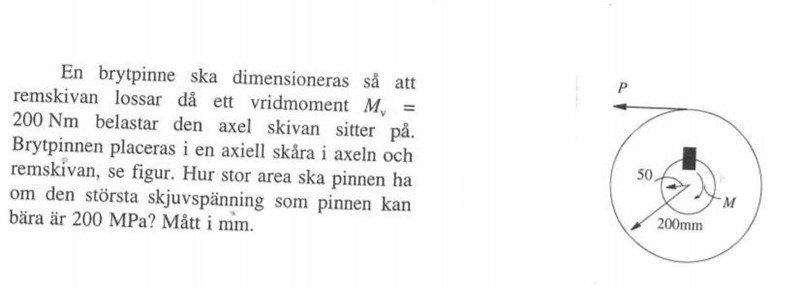

Har denna uppgiften:

Om jag ska vara helt ärlig så har jag ingen aning vad bilden visar, eller vad en brytpinne/remskiva är. Men jag tänkte att formeln för skjuvspänning är

Skjuvspänning=FA

vi har ju kraften på vridmomentet (som vi gör om till mm) och skjuvspänningen så om vi stoppar in i formeln får vi väll

200 000200×106=0.001 mm2

Har ingen facit så undrar ifall detta är korrekt? Är tveksam på det eftersom arean blev väldigt liten. Hur ska man göra annars?

Tackar i förväg för all hjälp!

utbildadgangster 46 – Fd. Medlem
Postad: 26 nov 2020 21:05

på att använda en mer lämplig formel

Whey123 52 – Fd. Medlem
Postad: 26 nov 2020 22:07
utbildadgangster skrev:

på att använda en mer lämplig formel

..........

Smaragdalena 80504 – Avstängd
Postad: 26 nov 2020 23:07

Börja med att ta reda på vad en remskiva och en brytpinne är. Det är väldigt svårt att räkna ut något som man inte vet vad det är.

Att brytpinnen sitter 50 mm från remskivans axel borde spela någon roll...

SaintVenant 3936
Postad: 27 nov 2020 01:07

En brytpinne används för att inte remmen ska gå av när momentet blir för stort. Detta gör den genom att överföra momentet mellan drivaxel och remskiva. Den lilla svarta rektangeln på bilden är brytpinnen. Det som händer är alltså att du har en kraft till höger på nedre sidan och en kraft till vänster på övre sidan vilket gör att den kommer skjuvas av.

Frågan är hur du kan relatera det yttre momentet till den skjuvspänning som uppstår. Här får du vara kreativ med att rita figurer över situationen så att du förstår var de olika lasterna verkar. Jag kan ge dig en ledtråd imorgon.
