Hur ska man rikta strömmarna för att få ledarna att dras mot varandra?
Hej!

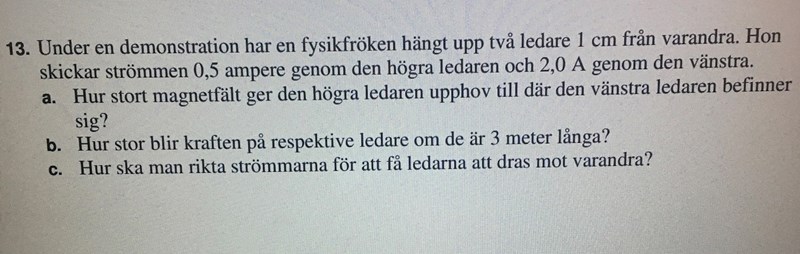

Jag förstår inte riktigt på fråga 13c) varför man ska rikta strömmarna åt samma håll för att de ska dras mot varandra? (Jag får inte till det med högerhandsregeln?)
Rita! Låt de båda ledarna komma rakt ut ur pappret. I det ena fallet går strömmen i den ena ledaren uppåt och den andra neråt, i det andra fallet går strömmen åt samma håll i båda ledarna.
Om du behöver mer hjälp, så ta ett foto av din bild och lägg upp den här!

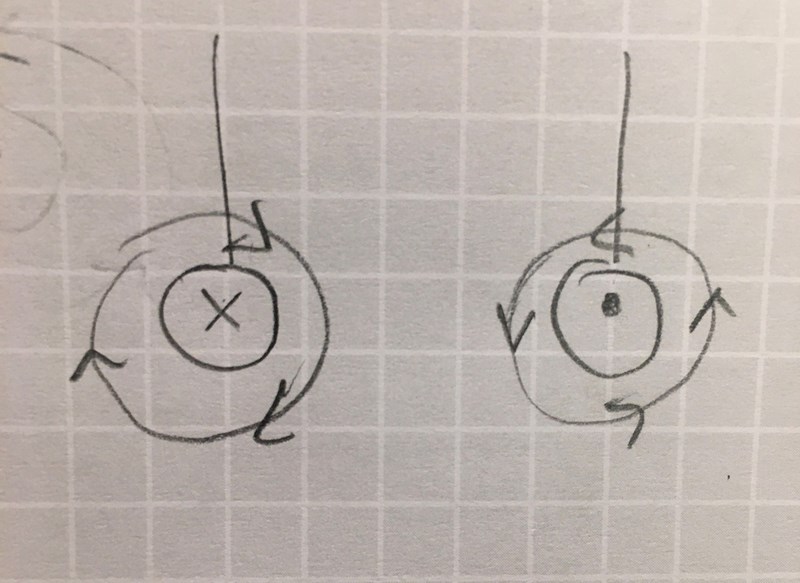

Vet inte riktigt om jag ritat ut situationerna korrekt, men är det såhär du menar? Och hur ska man tillämpa högerhandsregeln i det?

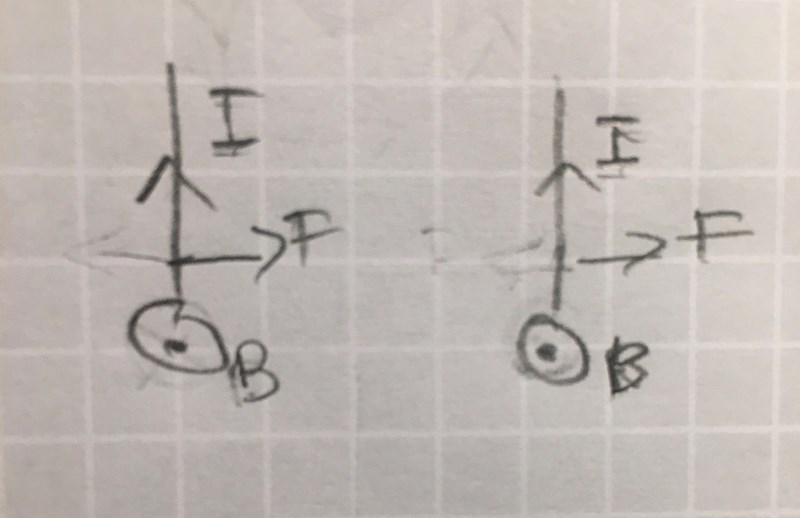

Eller är det såhär ?
Kraften kommer vara riktad mot försvagningen i det totala fältet (dvs summan av de två fälten). I ena fallet blir fältens rikting mellan ledarna åt samma håll (förstärkning av totalfältet mellan ledarna och försvagning på andra sidan ledarna). I andra fallet blir fältens riktning motsatta mellan ledarna (försvagning av totalfältet mellan ledarna).
I din övre bild kommer alltså magnetiska krafterna vara riktade inåt mellan ledarna och de dras då mot varandra. Alltså ska strömmarna gå åt samma håll.
I din nedre bild blir försvagningen av totalfältet på utsidan av ledarna (inte mellan) och krafterna går så utåt vilket ger en repulsion mellan ledarna.
Din sista bild stämmer inte!
Om man vill rita ut B-fält, Kraften samt Strömmen så att det är vinkelräta mot varandra i figuren, hur kommer det att se ut då?
Tänk på att i formeln F=BIl så är B det yttre magnetfältet, alltså i detta fall det magnetfält som genereras av "den andra" ledaren. Ska du då rita vektorerna F, B och I så får du ta I för din aktuella ledare och B från den andra ledaren för att få riktningen på F för den aktuella ledaren.
