Hur ska jag tolka detta?
Hej där,
Jag håller på med filter och jag har lite svårt att tolka två saker.
Jag har väl egentligen två delfrågor här. Först det första, vad gör ens steg ett? Jag tänker att det enbart förstärker signalen.
Huvudfrågan: Den övre grenen i steg två är ett lågpassfilter, varför? Det jag inte fattar är vad kondensatorn gör där. Vad har den funktion i just precis den position den har?
Steg två verkar vara ett bandpassfilter, där den övre halvan spärrar alltför höga frekvenser och den undre halvan alltför låga frekvenser.
Precis, det är jag med på. Det jag framförallt undrar över på steg 2, är varför positionen av resistorn och kondensatorn ser ut som den gör. Borde det inte vara en spole där uppe, i serie med resistorn och borde inte resistorn och kondensatorn där nere vara i serie?
EDIT: Eller iofs, jag antar att inte får vara i serie ty kondensatorn inte skickar vidare strömmen i DC?
..och ännu en följdfråga, steg 1, är det enbart en spänningsföljare då det inte finns någon resistans?
R och C i steg 2 är första ordningens låg och högpassfilter. Förstärkarna fungerar bara som buffertar.
Om gränsfrekvensen för lågpassfiltret är lägre än den för högpassfiltret så kommer resultatet att bli ett bandspärrfilter.

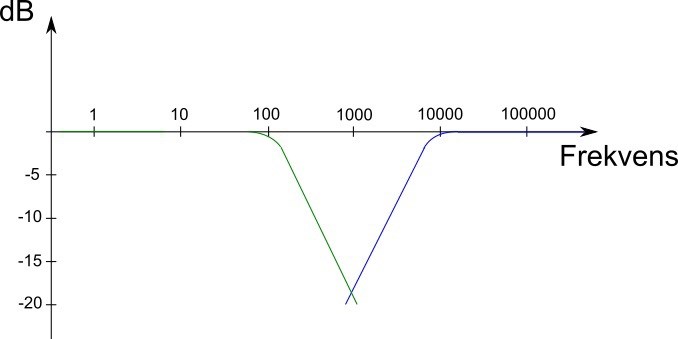

Den gröna kurvan är karakteristiken för 10ohm och C1 och den blå för 10ohm och C2. Lutningen ska vara 20dB per dekad.
Om det varit en induktans i serie med motstånden så hade man fått andra ordningens filter med en lutning på 40dB/dekad.
Vad steg 1 gör är ett mysterium, det verkar inte göra nånting. Utgången, minusingången och plusingången kommer att ligga konstant på noll volt.
Det enda jag kan tänka mig är att om stegets utgång inte kan gå under jord så kan den delvis släppa igenom positiva halvperioden på insignalen. En likriktare eller AM-detektor alltså.
Eller är det felritat.
ThomasN skrev:R och C i steg 2 är första ordningens låg och högpassfilter. Förstärkarna fungerar bara som buffertar.
Om gränsfrekvensen för lågpassfiltret är lägre än den för högpassfiltret så kommer resultatet att bli ett bandspärrfilter.
Den gröna kurvan är karakteristiken för 10ohm och C1 och den blå för 10ohm och C2. Lutningen ska vara 20dB per dekad.
Om det varit en induktans i serie med motstånden så hade man fått andra ordningens filter med en lutning på 40dB/dekad.
Vad steg 1 gör är ett mysterium, det verkar inte göra nånting. Utgången, minusingången och plusingången kommer att ligga konstant på noll volt.
Det enda jag kan tänka mig är att om stegets utgång inte kan gå under jord så kan den delvis släppa igenom positiva halvperioden på insignalen. En likriktare eller AM-detektor alltså.
Eller är det felritat.
OK, tack! I facit.. på tentan, skrev dem att steg 1 skulle vara en spänningsföljare(?). Dock stod det även att den var felkopplad.
Aha!
Då är det nog så att man ska ta bort jordanslutningen till plusingången och i stället koppla in antennen.
