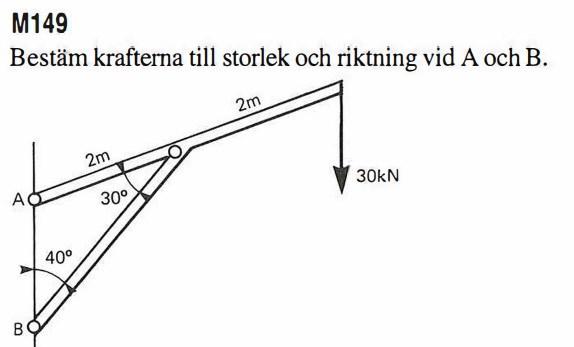

Hur ska jag gå vidare med denna kraftuppgiften?

Rita in krafterna först.

Hur långt har du kommit?

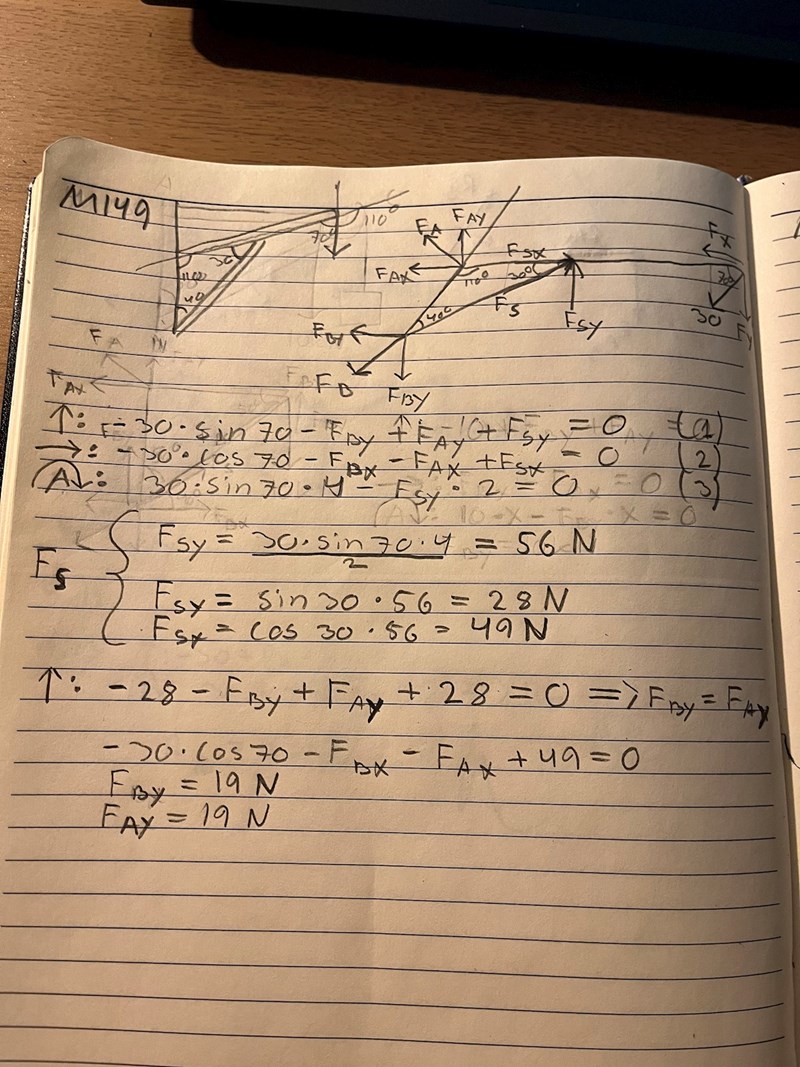

Hej förlåt för det sena svaret. Såhär ser det ut just nu.

Varför är kraftbilden vriden i förhållande till originalbilden? Jag tycker det vore praktiskt att ha y-riktningen rakt upp, längs väggen.

Min lärare sa att det kan vara smidigt att vrida den, så blir inte momentet i vissa punkter både X- och Y-led, men hur hade ni gjort istället?

OK, det låter rimligt. Jag har inte kollat igenom ännu. Är svaret fel?

Jag vet inte riktigt hur jag ska fortsätta, men är själva kraftuppdelningarna rätt? Eller saknas det/behövs det något mer?

Om du har F_Ax och F_Ay så kan du få fram hela F_A, med belopp och riktning.
