hur ser kretsen ut då tiden < 0 med kondensator
har precis börja med dessa typer av kretsar så har ett par funderingar
Det jag undrar är följande:

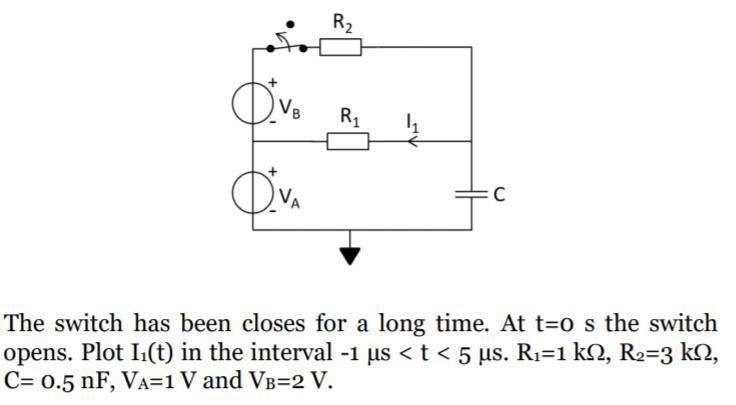

Jag ska beräkna I1 som en funktion av tiden så jag börjar med då t < 0 dvs när switchen har varit sluten en längre tid, det borde ju medföra att spänningen är konstant över C och ingen ström borde gå där? men hur ser kretsen ut då. försvinner hela nedre krets eller försvinner bara själva ur kretsen?
För om jag ska räkna ut I1 behöver jag ju veta hur kretsen ser ut med C ?

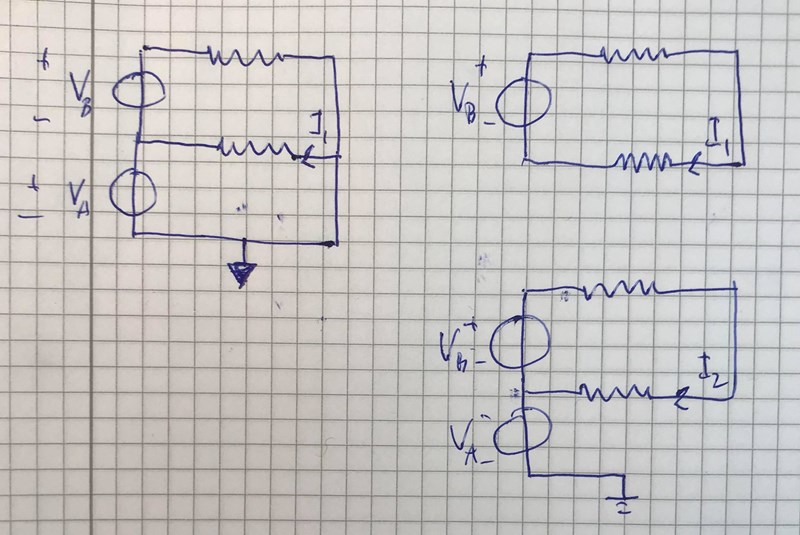

ser den ut något av ovan eller är jag ute och cyklar? då t < 0 alltså
Efter lång tid har alla insvängningsförlopp avklingat och det flyter, som du skriver, ingen ström genom kondensatorn. Därför kan du betrakta kondensatorn som ett avbrott (dvs helt enkelt plocka bort den ur kretsen) när du ska bestämma strömmar i kretsen (I1) och spänningen över kondensatorn. Nedre högra bilden ser bra ut. Du vill få ut potentialen i punken där du skrivit I2(?) för att veta spänningen över kondensatorn vid tiden t=0.
Nästa steg blir att öppna brytaren. Då uppstår ett nytt transient förlopp och kondensatorn måste in på plats igen (med den startspänning som du räknade fram ovan).
