ZO(TWO) 18 – Fd. Medlem
Postad: 7 jun 2020 21:08

Hur ritar man kopplingsschemat för en lysdiod?

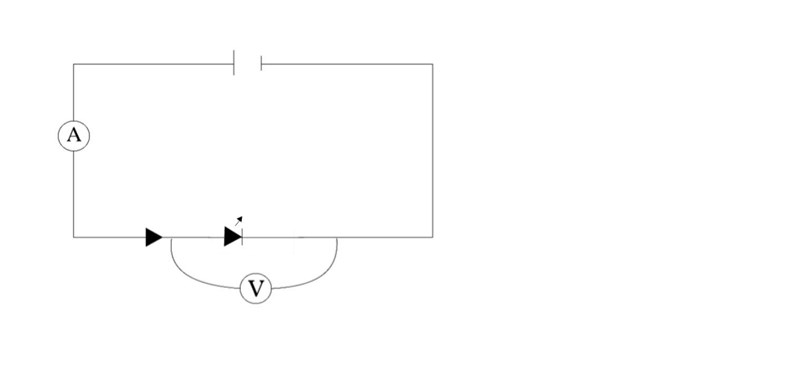

Är inte detta kopplingsschemat för en lysdiod. Min lärare säger  "kopplingsschemat med lysdioden stämmer inte riktigt"

Vad är felet?

ZO(TWO) 18 – Fd. Medlem
Postad: 7 jun 2020 21:11

Spänningen jag vill mäta ligger över resistansen och måste koppla in voltmetern parallellt.

SeriousCephalopod 2696
Postad: 7 jun 2020 22:59

Pilen med en liten pil som skjuter iväg från den är en möjlig symbol för en lysdiod.

Om detta är kretsen som ni arbetat med är dock öppet. Vanligtvis brukar en krets med en lysdiod även involvera minst en resistor.

Affe Jkpg 6630
Postad: 7 jun 2020 23:33

Diodsymbolen med en liten pil som pekar iväg från den, är en typisk symbol för en lysdiod.
Den andra pilspetsen finns inte som symbol för någon komponent och borde i stället varit en symbol för en resistans.

ZO(TWO) 18 – Fd. Medlem
Postad: 8 jun 2020 00:09

ok ska testa rita upp det nu och se ifall det blir rätt

ZO(TWO) 18 – Fd. Medlem
Postad: 8 jun 2020 00:25

ZO(TWO) 18 – Fd. Medlem
Postad: 8 jun 2020 00:27
Affe Jkpg skrev:

Diodsymbolen med en liten pil som pekar iväg från den, är en typisk symbol för en lysdiod.
Den andra pilspetsen finns inte som symbol för någon komponent och borde i stället varit en symbol för en resistans.

Blir det rätt nu

Affe Jkpg 6630
Postad: 8 jun 2020 10:34
ZO(TWO) skrev:
Affe Jkpg skrev:

Diodsymbolen med en liten pil som pekar iväg från den, är en typisk symbol för en lysdiod.
Den andra pilspetsen finns inte som symbol för någon komponent och borde i stället varit en symbol för en resistans.

Blir det rätt nu

Ja, nu ser det bättre ut, fast jag tror att du vill mäta spänningen över resistansen :-)

ZO(TWO) 18 – Fd. Medlem
Postad: 8 jun 2020 18:01
Affe Jkpg skrev:
ZO(TWO) skrev:
Affe Jkpg skrev:

Diodsymbolen med en liten pil som pekar iväg från den, är en typisk symbol för en lysdiod.
Den andra pilspetsen finns inte som symbol för någon komponent och borde i stället varit en symbol för en resistans.

Blir det rätt nu

Ja, nu ser det bättre ut, fast jag tror att du vill mäta spänningen över resistansen :-)

Ja det vill jag, vad är felet då om jag vill mäta spänningen över resistansen

Affe Jkpg 6630
Postad: 8 jun 2020 18:15

Ja det vill jag, vad är felet då om jag vill mäta spänningen över resistansen

Då ska voltmetern kopplas parallellt med resistansen

ZO(TWO) 18 – Fd. Medlem
Postad: 8 jun 2020 18:29

Så jag byter bara plats

ZO(TWO) 18 – Fd. Medlem
Postad: 8 jun 2020 18:36

Ska rita upp det nu hahha

ZO(TWO) 18 – Fd. Medlem
Postad: 9 jun 2020 11:02

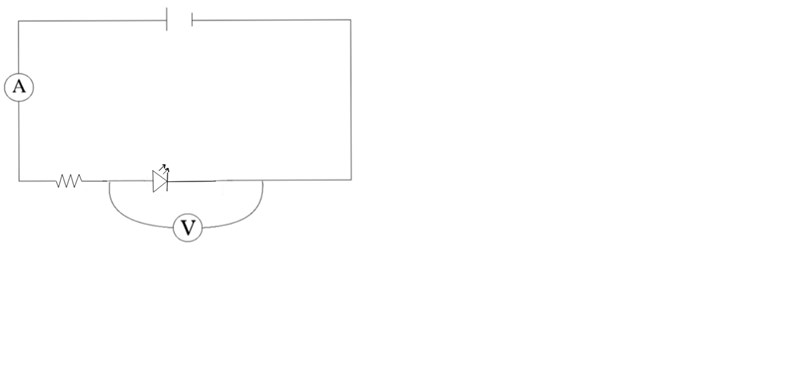

Mätningen ska ske över lysdioden istället för över resistorn som är kopplad i serie med lysdioden. Då ska väl voltmetern ritas som jag gjorde, eller?



Är det fel @AffeJkpg

JohanF Online 5414 – Moderator
Postad: 9 jun 2020 12:33
ZO(TWO) skrev:

Mätningen ska ske över lysdioden istället för över resistorn som är kopplad i serie med lysdioden. Då ska väl voltmetern ritas som jag gjorde, eller?



Är det fel @AffeJkpg

Regler:

- Ström GENOM komponenten mäter man med amperemeter, som kopplas i SERIE med komponenten du vill mäta. Gärna alldeles intill komponenten, men om det inte finns något ”vägskäl” på ledaren mellan amperemetern och komponenten så kan man mäta strömmen genom komponenten även på andra ställen i kretsen.

- Spänning ÖVER komponenten mäter man med voltmeter, som alltså kopplas PARALLELLT med komponenten du vill mäta på.



Sedan, anledningen till att man vill ha en resistor i serie med lysdiod och spänningskällan är för att begränsa strömmen genom lysdioden. För hög ström leder till att lysdioden överhettas. Alla dioder (både lysdioder och likriktardioder) leder ström om spänningen över komponenten överstiger det så kallade framspänningsfallet (brukar vara ca 0.7V). När spänningen överstigit det så finns ingenting i dioden som begränsar strömmen. Därför behövs en resistor i lämplig storlek i serie.
