SillyWilly 2
Postad: 13 jan 18:06

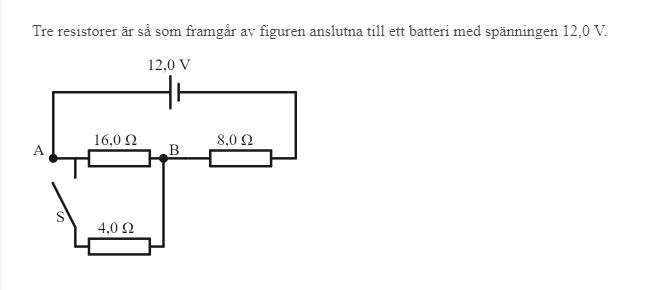

Hur räknar jag ut spänningen över parallellkopplade resistorer i denna situation?

a) Beräkna spänningen mellan A och B i kretsen då strömställaren S är öppen



Här lade jag ihop de båda motstånden: 16Ω + 8Ω till 24Ω.

Sedan vilken ström som går genom kretsen: I=U/R=12V/24Ω=0,5A

0,5A går genom 16Ω -> 8V. Vilket var rätt svar när S är öppen





b) Beräkna spänningen mellan A och B i kretsen då strömställaren S är sluten



Här fick jag problem och de säger att svaret ska vara 3,4V

Jag räknade ut totalresistansen för de parallellkopplade resistorerna: 1Rtot=116+14Rtot=3,2Ω



Sen har vi U=R*I = 3,2Ω*0,5A=1,6V

Detta trodde jag var spänningen över hela den parallellkopplade delen vilket jag förstod var det de frågade efter.

Jag vet inte hur de har fått 3,4V.

Vad gör jag fel? Annars trodde jag att spänningen var samma över parallellkopplade saker vilket det har varit i andra uppgifter

Lite hjälp här uppskattas :)

Laguna Online 30497
Postad: 13 jan 18:23

Varifrån får du 0,5A? Det är inte samma strömstyrka i a och b.

SillyWilly 2
Postad: 13 jan 20:08

Tack! Det blir en ny ström genom hela kretsen, då tappar den en annan spänning över 8 Ohms motståndet
