Hur påverkas polspänning av inre resistans?

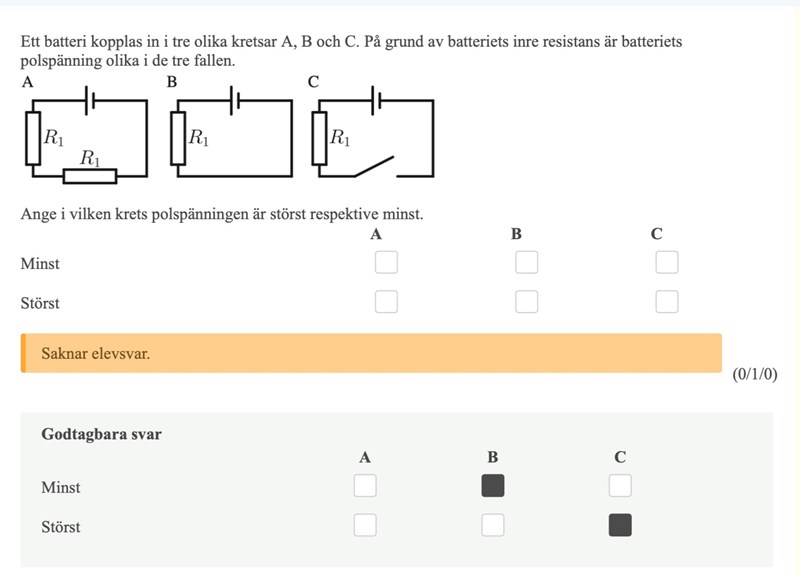

Hej undrar lite över denna uppgift kring hur polspänning förändras.
Skulle någon kunna förklara hur det är man ska tänka kring den här uppgiften?
Tänker mig att den är störst i C då , då kretsen är kortsluten (går ingen ström genom den) så blir polspänningen
Men varför blir den mindre i B än i A?
Hej!
Kretsen i C kallas öppen, vilken är motsatsen till kortsluten. Det finns ingen figur med kortsluten krets. En kortsluten krets skulle ha haft en ledare som kopplar batteriets pluspol direkt till dess minuspol.
Men du verkar resonera rätt. Kretsen i C är öppen, därför flyter ingen ström, därför är polspänningen som störst.
Utifrån sambandet ser man att polspänningen minskar om strömmen ökar, eller hur?
Är strömmen högre eller lägre i figur B jämfört med A?
