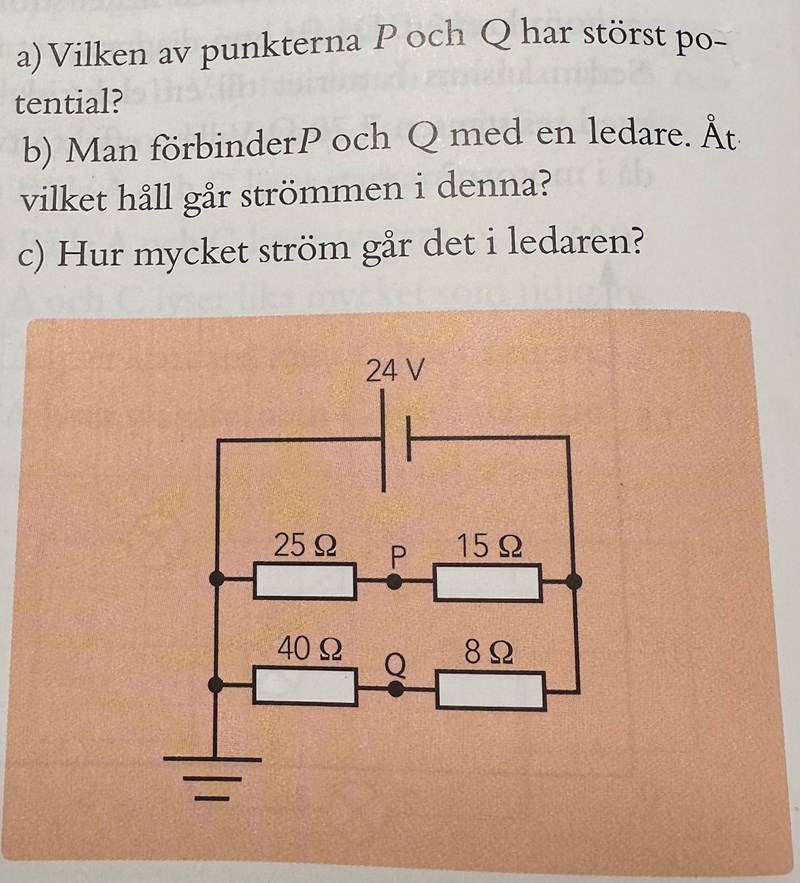

Hur mycket ström går det i ledaren?
Jag förstår inte på c) hur man får fram strömmen.
Jag har kommit fram till att Rtot ≈ 20,602 Ω
Däremot vet jag inte vilken spänning jag ska räkna med. Det blir fel svar oavsett vad.
Enligt facit är svaret 0,31 A
om du beräknar potentialen i punkten PQ (beräkna totala strömmen och därefter spänningsfallet över den ena parallellkopplingen) , och därefter strömmen genom vart och ett av motstånden så kommer du vidare
Potentialen i VPQ = 5 V, men jag fattar inte efter det
Är den verkligen det när du kopplat ihop punkterna?
Annars vet jag inte

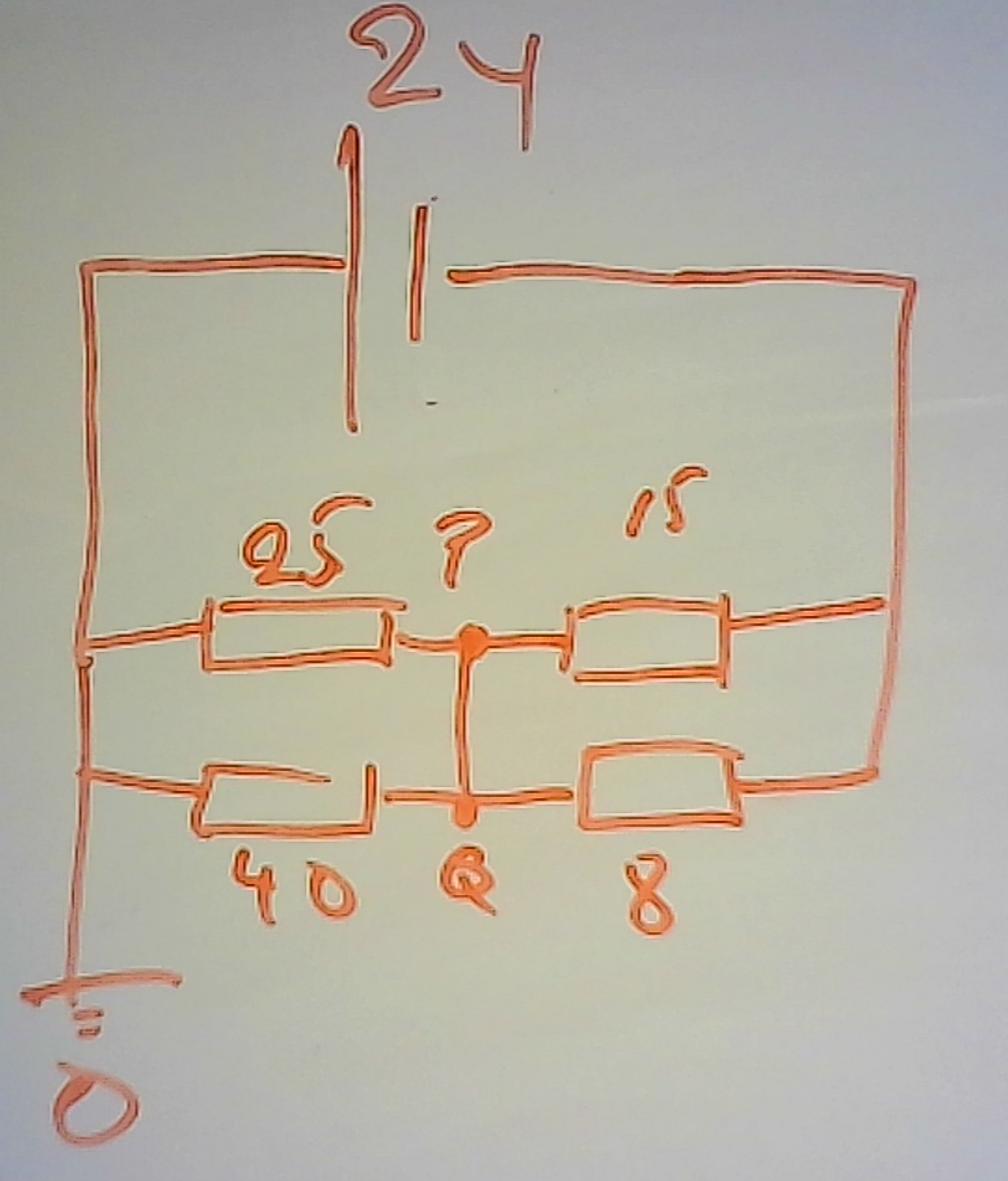

Titta på min bil i #2, vad blir ersättningsresistansen om du slår ihop de två paren
dvs 8 parallellt med 15
resp 25 parallellt med 40 ?
Du har redan beräknat att Rtot = 20,6 ohm, då kan du enkelt beräkna totala strömmen i kretsen (ut ur spänningskällan) dvs U/R = 24/20,6
Den strömmen går genom de två motstånden 25 parallellt med 40, hur stor blir spänningen över dom?
Jag kanske inte ska lägga mig i, men svaret 0,31A kan inte stämma med Rtot=20,602ohm eftersom då blir strömmen 1,2A (1,650485..) om det är ett 24V batteri som driver kretsen.
Om Rtot är korrekt med facit så är det väl något fel med facit som jag kan se det?
Akira skrev:Om Rtot är korrekt med facit så är det väl något fel med facit som jag kan se det?
Nej, jag ser inget problem.
Frågan handlar om strömmen i en kortslutning mellan P och Q.
