Hur mycket fel visar kompassen?
Simon är ute och orienterar i Sverige. När han ska läsa av sin kompass står han rakt under en strömförande ledning, där strömmen går från norr till söder. Hur mycket fel kommer hans kompass att visa om ledningen är 4,0m ovanför Simons kompass och strömmen i den är 50A?

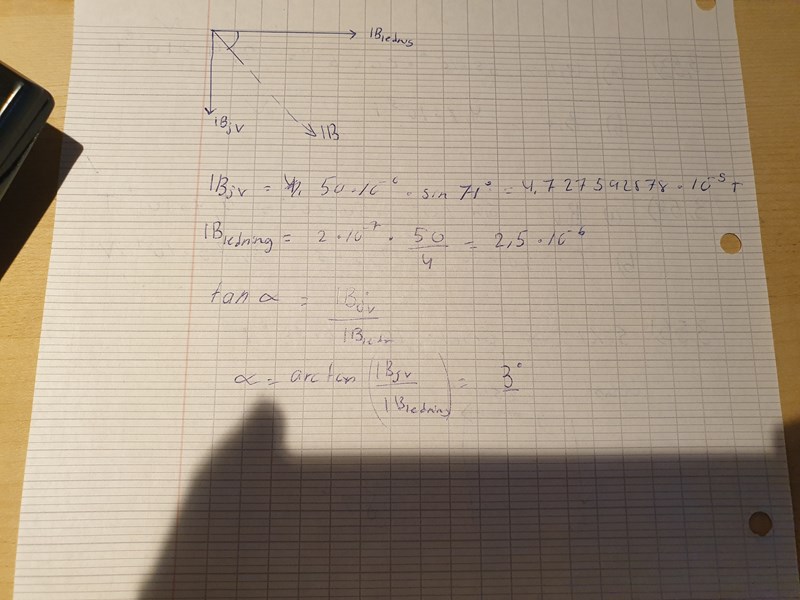

Såhär löser jag den:
svaret är fel, vad har jag gjort fel?
Kompassen känner av den horisontella komposanten av jordens magnetfält, eller hur? Den som pekar åt norr.
Elledningar i Sverige är växelström, så de påverkar inte kompassnålen.
JohanF skrev:Kompassen känner av den horisontella komposanten av jordens magnetfält, eller hur? Den som pekar åt norr.
Jo, men ledarens magnetfält går åt höger. Borde inte kompassen då peka mot den?
Smaragdalena skrev:Elledningar i Sverige är växelström, så de påverkar inte kompassnålen.
Haha! Dräpande kommentar!
Supernova127 skrev:JohanF skrev:Kompassen känner av den horisontella komposanten av jordens magnetfält, eller hur? Den som pekar åt norr.
Jo, men ledarens magnetfält går åt höger. Borde inte kompassen då peka mot den?
Vi pratar väderstreck istället.
Ok, B-fältet från ledaren går åt öster. Horisontalkomposanten av jordmagnetiska fältet går åt norr. Kompassen borde peka i resultantens riktning.
Vad har facit för svar?
Varför går horisontalkomposanten av jordmagnetiska fältet åt norr?
JohanF skrev:Smaragdalena skrev:Elledningar i Sverige är växelström, så de påverkar inte kompassnålen.
Haha! Dräpande kommentar!
Om du får en elev som ger det svaret på ett prov, då tycker jag du ska ge betyget a på uppgiften.
Men bara om eleven samtidigt diskuterar magnetnålens massa och tröghet i sin argumentation.
Supernova127 skrev:Varför går horisontalkomposanten av jordmagnetiska fältet åt norr?

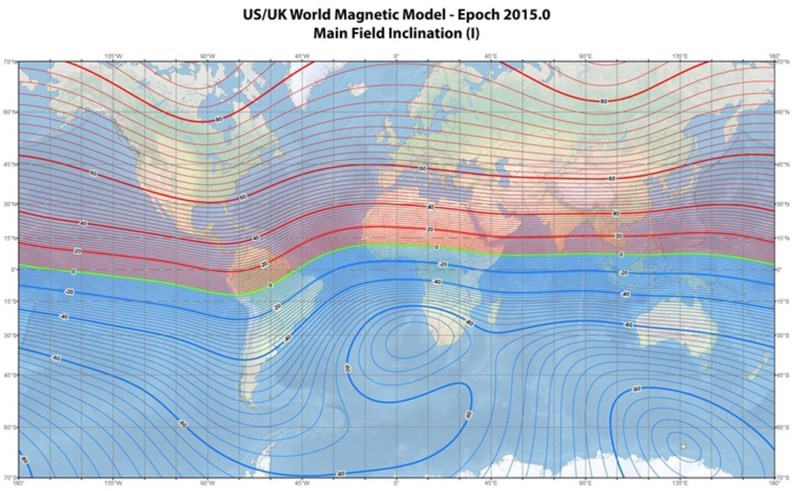

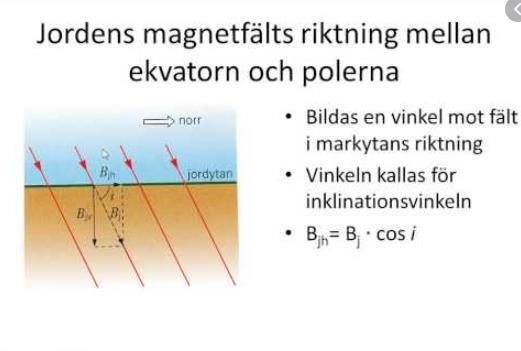

Kolla bilden jag bifogade.
Så Bj(v) går åt öst?
Supernova127 skrev:Så Bj(v) går åt öst?
Titta på min bild. Bj(v) går rakt ner i marken och påverkar därmed inte kompassen.
Jo, jag vet att den inte påverkar. Jag ville bara veta åt vilket håll det går

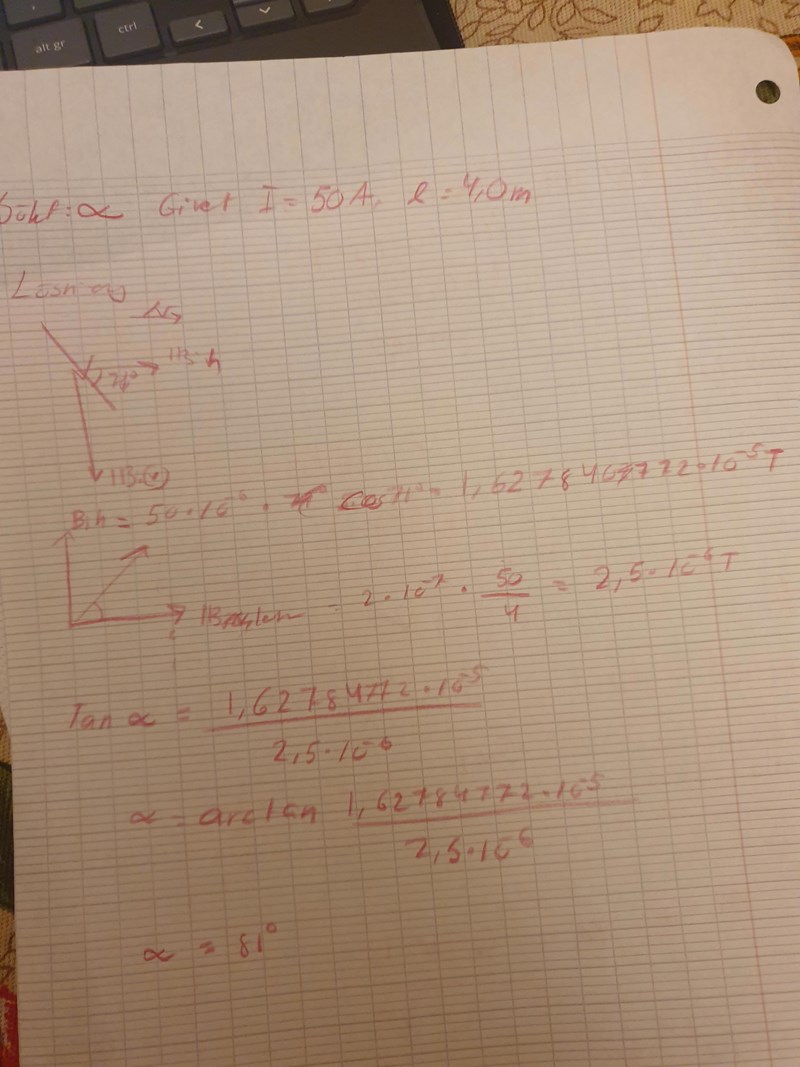

Svaret är 8,3, jag testade att räkna om den men jag fick fortfarande fel. Såhär gjorde jag:
Supernova127 skrev:Svaret är 8,3, jag testade att räkna om den men jag fick fortfarande fel. Såhär gjorde jag:
Du ska räkna ut vinkeln mellan resultanten och Bjh (eftersom kompassen ställer normalt in sig efter Bjh, så blir denna vinkel avvikelsen).
Om du använder inklinationsvinkeln 70grader istället för 71grader kommer du att få samma svar som i facit. Vilken inklinationsvinkel som ska användas beror på var i Sverige uppgiften utspelar sig, eftersom vinkeln varierar från södra Sverige till norra Sverige mellan 70-78grader.
(Förstår inte varför facit ger sitt svar med decimal då det finns så stora osäkerheter i inklinationen)
