5 svar
113 visningar
billan1 behöver inte mer hjälp
billan1 12
Postad: 26 jan 17:20 Redigerad: 26 jan 17:21

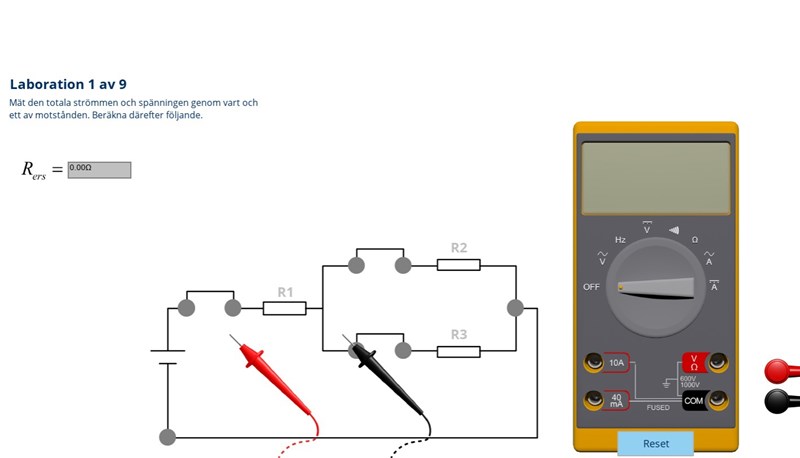

Hur mäter och beräknar jag Rers för denna kretsen? (Praktisk ellära)



Hej, hoppas någon vänlig själ kan hjälpa mig.

Mitt tankesätt: Beräknat ström (I ) för kretsen genom att bryta kretsen i början av den och koppla in multimetern =1,2A

När det kommer till att beräkna spänningfall över varje resistor är jag osäker på hur jag kopplar rätt, har provat mig fram. Jag behöver ju veta U för R2 och R3 för att kunna räkna ut deras motstånd i Ohm och sedan beräkna Rers för dem genom formeln (R2 x R3)/(R2+R3). För de frågar ju efter Rers, alltså inte Rtot, därför borde det räcka med Rers för R2 OCH R3  eller har jag förstått uppgiften fel?



Förstår att det är svårt att hjälpa med denna uppgift p.g.a. att man behöver mäta värdena, men kan någon hjälpa mig skriva korrekt tillvägagångssätt från början till lösning?



Tack!!!







JohanF 5247 – Moderator
Postad: 26 jan 18:48 Redigerad: 26 jan 18:49

Välkommen till Pluggakuten!

Man menar ersättningsresistansen för alla resistorer, dvs R1, R2 och R3.

Med de mätpunkter som finns i figuren så kan du mäta ström genom, och spänning över, varje motstånd.

När du mäter ström eller spänning med en multimeter så måste du tänka på tre saker:

- Vilken inställning (ratten) du ska använda

- Vilka ingångar på multimetern du ska stoppa mätsladdarna i

- Var i kretsen du ska koppla in den



Hur gjorde du för att mäta totala strömmen (1,2A)?

billan1 12
Postad: 26 jan 20:15
JohanF skrev:

Välkommen till Pluggakuten!

Man menar ersättningsresistansen för alla resistorer, dvs R1, R2 och R3.

Med de mätpunkter som finns i figuren så kan du mäta ström genom, och spänning över, varje motstånd.

När du mäter ström eller spänning med en multimeter så måste du tänka på tre saker:

- Vilken inställning (ratten) du ska använda

- Vilka ingångar på multimetern du ska stoppa mätsladdarna i

- Var i kretsen du ska koppla in den



Hur gjorde du för att mäta totala strömmen (1,2A)?

Hej, och tack :)



för att beräkna totalström bröt jag kretsen på första stället det är möjligt (innan R1) och kopplade multimetern där inställd på Ampere (röd sladd i 10a) svart sladd i COM

JohanF 5247 – Moderator
Postad: 26 jan 20:28

Helt perfekt! Då tror jag också att du vet hur man mäter strömmarna genom R2 och R3, eller hur?

Och du har bara spänningsmätningarna kvar. Hur mäter du spänningen över R1? Du säger att du har provat dig fram lite, det är en jättebra metod om man inte riktigt vet i en simulering eftersom ingenting kan ju brinna upp (i verkligheten ska man vara säker på vad man gör med elektricitet, innan man gör det).

Vad har du kommit fram till verkar vara rätt sätt att mäta spänning med multimetern? (Genom att läsa symbolerna på instrumentet kan man göra ganska bra gissningar)

billan1 12
Postad: 26 jan 20:56
JohanF skrev:

Helt perfekt! Då tror jag också att du vet hur man mäter strömmarna genom R2 och R3, eller hur?

Och du har bara spänningsmätningarna kvar. Hur mäter du spänningen över R1? Du säger att du har provat dig fram lite, det är en jättebra metod om man inte riktigt vet i en simulering eftersom ingenting kan ju brinna upp (i verkligheten ska man vara säker på vad man gör med elektricitet, innan man gör det).

Vad har du kommit fram till verkar vara rätt sätt att mäta spänning med multimetern? (Genom att läsa symbolerna på instrumentet kan man göra ganska bra gissningar)

Ditt svar fick mig att inse hur jag skulle göra och i vilken ordning så jag kom fram till rätt svar (hade inga problem med Rers formeln ) bara glömde att jag behövde beräkna strömmarna för sig. Så tusen tack du räddade min kväll från frustration :D

JohanF 5247 – Moderator
Postad: 26 jan 21:12

Skönt att höra! Fredagkvällar ska man ägna åt ickefrustrerande saker.
